خدمات پیمانکاری باملو
اجرای ارتینگ، چاه ارت و صاعقهگیر
از حفر چاه و همبندی تجهیزات تا نصب صاعقهگیر، با تجهیزاتی که خود باملو تأمین میکند. کار با تست مقاومت زمین و گزارشی که عددش را دارد تحویل میشود؛ نه با جملهی «انجام شد».
- خدمات
- چاه ارت · همبندی · صاعقهگیر
- روش اجرا
- صفحهای یا میلهای، طبق خاک
- تجهیزات
- از فروشگاه خود باملو
- تحویل
- با تست و گزارش عدد مقاومت
تاییدیهی رسمی لازم دارید؟ از همان ابتدا بگویید تا اجرا با الزامات مرجع صدور بخواند.
سفارش ارتینگ شامل
- اجرا
- همبندی
- تست مقاومت
- گزارش و هماهنگی تاییدیه
باملو | نوع کار
کدامیک را لازم دارید؟
این سه با هم فروخته میشوند ولی کار متفاوتی هستند. در فرم درخواست همین را اول میپرسیم تا برآورد فقط برای همان چیزی باشد که لازم دارید.
اجرای چاه ارت
حفر و اجرای چاه ارت جدید، صفحهای یا میلهای، متناسب با خاک همان محل.
- بررسی خاک و انتخاب روش اجرا
- حفاری، نصب الکترود و مواد کاهنده
- اتصال با جوش کدولد یا کلمپ
- تست مقاومت و تحویل با گزارش
همبندی و شبکه ارت
اتصال بدنهی تجهیزات، سینی کابل، لولهها و تابلوها به سیستم زمین.
- اجرای شبکهی همبندی با تسمه یا سیم مسی
- نصب شینه ارت و ارتبار
- اتصال تابلو برق و تجهیزات
- کنترل پیوستگی اتصالها
صاعقهگیر و حفاظت در برابر صاعقه
نصب صاعقهگیر و مسیر هدایت جریان صاعقه تا سیستم زمین.
- انتخاب نوع صاعقهگیر متناسب با سازه
- نصب میله و مسیر هادی نزولی
- اجرای چاه ارت اختصاصی صاعقهگیر
- اتصال به شبکهی همبندی
باملو | روش اجرا
چاه صفحهای یا میلهای؟
هیچکدام ذاتا بهتر نیست؛ خاک و فضای شما تصمیم میگیرد. بعد از بازدید میگوییم کدام برای سایت شما منطقیتر است.
چاه ارت صفحهایروش عمقی
صفحهی مسی در ته چاه قرار میگیرد و با سیم مسی به سطح میآید. لایههای خاک کاهنده دور صفحه ریخته میشود.
چاه معمولا بین چهار تا هشت متر عمق و حدود هشتاد سانتیمتر قطر
مناسب برای
- جایی که حفاری عمیق ممکن است
- وقتی مقاومت پایینتر لازم است
- خاکی که در عمق رطوبت بیشتری دارد
به فضای حفاری و تخلیهی خاک نیاز دارد و اجرایش زمانبرتر است.
چاه ارت میلهایروش سطحی، رادکوبی
میلههای ارت در زمین کوبیده و با سیم مسی به هم متصل میشوند؛ اتصال با جوش کدولد یا کلمپ انجام میشود.
کانالی حدود هشتاد سانتیمتر عمق و پنجاه سانتیمتر عرض
مناسب برای
- جایی که حفر چاه عمیق ممکن نیست
- زمین سنگی یا محدودیت فضا
- وقتی اجرای سریعتر لازم است
معمولا مقاومت بالاتری از روش صفحهای میدهد و ممکن است به میلههای بیشتر نیاز باشد.
عددهای عمق و ابعاد بالا، مقادیر متعارف بازارند و نه تعهد باملو؛ اندازهی واقعی برای سایت شما بعد از بررسی خاک تعیین میشود.
باملو | تاییدیه
تاییدیه چاه ارت، چیزی که واقعا از شما خواسته میشود
بیشتر تماسها برای خودِ چاه نیست؛ برای گواهی است. بهتر است از ابتدا روشن باشد چه کسی چه چیزی را صادر میکند.
چه کسانی لازم دارند
کارگاهها، کارخانهها و مراکز صنعتی سالهاست موظفاند؛ برای ساختمانهای مسکونی و تجاری هم طبق ضوابط حفاظتی تاسیسات برقی الزامی شده است.
چه کسی صادر میکند
تاییدیه را شخص یا شرکت دارای صلاحیت صادر میکند، نه هر مجری. مرجع تاییدیه معمولا وزارت کار یا نظام مهندسی است.
هر چند وقت یکبار
تست دورهای سیستم ارت و تمدید تاییدیه معمولا سالانه انجام میشود؛ مقاومت زمین با تغییر رطوبت و گذشت زمان تغییر میکند.
نقش ما
ما اجرا، همبندی و تست را انجام میدهیم و گزارش فنی میدهیم. اگر تاییدیهی رسمی لازم دارید، از ابتدا بگویید تا مسیر و مرجع صدور را با شما هماهنگ کنیم.
باملو | مقاومت زمین
مقاومت باید چند اهم باشد؟
جوابی که خیلیها میدهند یک عدد است. جواب درست این است که بستگی دارد، و ما ترجیح میدهیم همین را بگوییم تا عددی که نتوانیم پایش بایستیم.
یک عدد واحد برای همه وجود ندارد
حد مجاز مقاومت زمین به کاربری بستگی دارد. برای تجهیزات حساس عدد سختگیرانهتر و برای سیستم حفاظت صاعقه معمولا عدد بازتری خواسته میشود.
عدد ملاک، عددِ بازرس شماست
در عمل آن چیزی ملاک است که مرجع صادرکنندهی تاییدیه برای کاربری شما اعمال میکند. اگر بگویید تاییدیه از کدام مرجع میخواهید، از همان ابتدا بر همان مبنا اجرا میکنیم.
خاک، تعیینکنندهی اصلی است
مقاومت مخصوص خاک همان محل تعیین میکند برای رسیدن به عدد هدف، چه عمقی و چه تعداد الکترودی لازم است. به همین دلیل پیش از اجرا نمیتوان عدد قطعی تضمین کرد.
مقاومت با فصل تغییر میکند
خاک خشک مقاومت بیشتری دارد. سیستمی که در فصل مرطوب تست شده، لزوما در تابستان همان عدد را نمیدهد؛ برای همین تست دورهای معنا دارد.
باملو | تست
تست ارت چطور انجام میشود؟
روش افت پتانسیل
روش متعارف اندازهگیری مقاومت زمین، تزریق جریان از یک الکترود کمکی و اندازهگیری افت ولتاژ است. به این روش سهسیمه هم گفته میشود.
سیستم باید بیبرق باشد
هنگام تست، سیستم زمین نباید تحت ولتاژ باشد. این یک الزام ایمنی است، نه یک ترجیح.
گزارش با عدد
خروجی تست یک عدد مقاومت به همراه شرایط اندازهگیری است. بدون عدد و بدون تاریخ، گزارش تست ارزشی برای تاییدیه ندارد.
نقاط ضعف مشخص میشود
اگر عدد بالاتر از حد لازم بود، گزارش میگوید مشکل از الکترود است، از اتصالها، یا از خاک؛ و اصلاح بر همان اساس انجام میشود.
باملو | صاعقهگیر
فرانکلین یا اکتیو؟
انتخاب به سازه و سطحی بستگی دارد که باید پوشش داده شود، نه به اینکه کدام گرانتر است.
| نوع | مبنا | چطور کار میکند | نکته |
|---|---|---|---|
| صاعقهگیر میلهای فرانکلین | پسیو | میلهی هادی ساده که نقطهی برخورد صاعقه را تعیین میکند و جریان را به مسیر هادی نزولی و سیستم زمین میسپارد. | ساختار ساده و بدون قطعهی فعال؛ برای پوشش سطح بزرگتر به تعداد بیشتری میله نیاز دارد. |

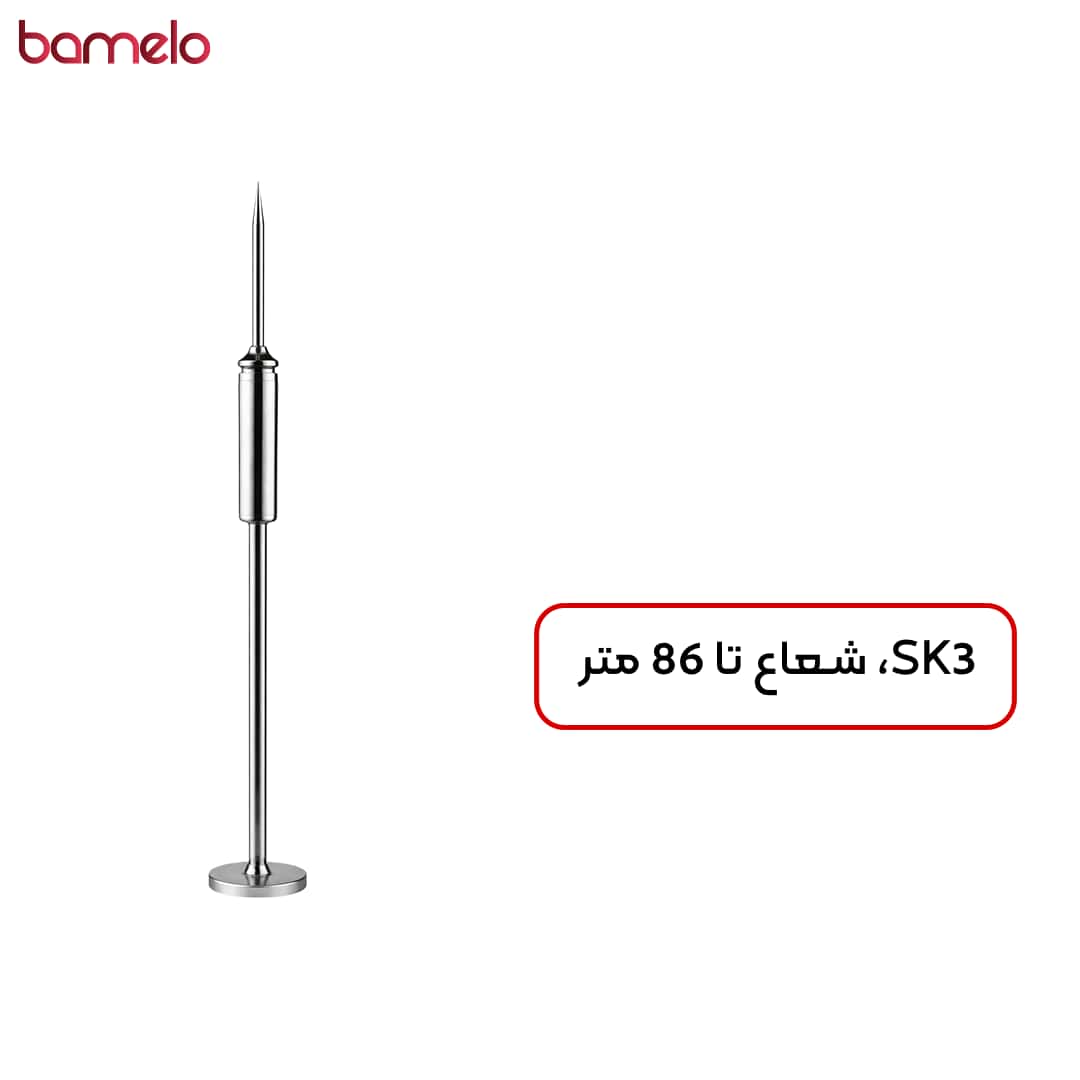

| صاعقهگیر اکتیو | ESE · مبنای NFC 17-102 | با ایجاد پیشیونیزاسیون، زودتر از یک میلهی معمولی مسیر تخلیه را آغاز میکند و شعاع پوشش بیشتری اعلام میشود. | شعاع حفاظت عدد ثابتی نیست: به ارتفاع نصب، زمان پیشافتادگی و کلاس حفاظتی انتخابی بستگی دارد. |
هر ادعایی که شعاع حفاظت را بدون ذکر ارتفاع نصب، زمان پیشافتادگی و کلاس حفاظتی اعلام کند، ناقص است.
باملو | اتصالها
جوش کدولد یا کلمپ؟
اتصال ضعیف، همان جایی است که مقاومت سیستم بهمرور بالا میرود؛ و چون مدفون است، کسی نمیبیندش.
جوش کدولد یا احتراقی
اتصال دائمی و یکپارچه بین مس و مس یا مس و فولاد. چون جوش میشود، در خاک شل نمیشود و مقاومت اتصال با گذشت زمان بالا نمیرود.
کلمپ و بست مکانیکی
اجرای سریعتر و ارزانتر و قابل باز کردن. در عوض در خاک مرطوب مستعد شلشدن و خوردگی است و باید در بازرسی دورهای دیده شود.
کدام را انتخاب کنیم
برای اتصالهای مدفون و نقاطی که بعدا دسترسی ندارند، کدولد منطقیتر است. برای اتصالهای قابل بازدید مثل شینهی ارت، کلمپ کافی است.
باملو | پک چاه ارت
پک اقلام چاه ارت
بهجای اینکه قلمبهقلم دنبال اجناس بگردید، اقلام یک چاه کامل را بهصورت پک ببینید. مقدار مواد کاهنده متناسب با اندازهی الکترود بسته شده است.
پک چاه ارت صفحهای ۵۰۰×۵۰۰
ساختمان مسکونی و تجاری، کارگاه کوچک
- الکترود:
- صفحه مسی ۵۰۰×۵۰۰ میلیمتر
- هندسهی چاه:
- چاه با عمق حداقل چهار متر و قطر حدود هفتاد سانتیمتر
- مواد کاهنده:
- حدود ۴۰۰ تا ۴۵۰ کیلوگرم مواد کاهنده یا بنتونیت
اقلام پک
- صفحه مسی ۵۰۰×۵۰۰
- سیم مسی از صفحه تا سطح
- کلمپ یا جوش کدولد برای اتصال صفحه
- مواد کاهنده مقاومت
- حوضچه ارت و درپوش
- شینه ارت برای نقطهی تجمیع

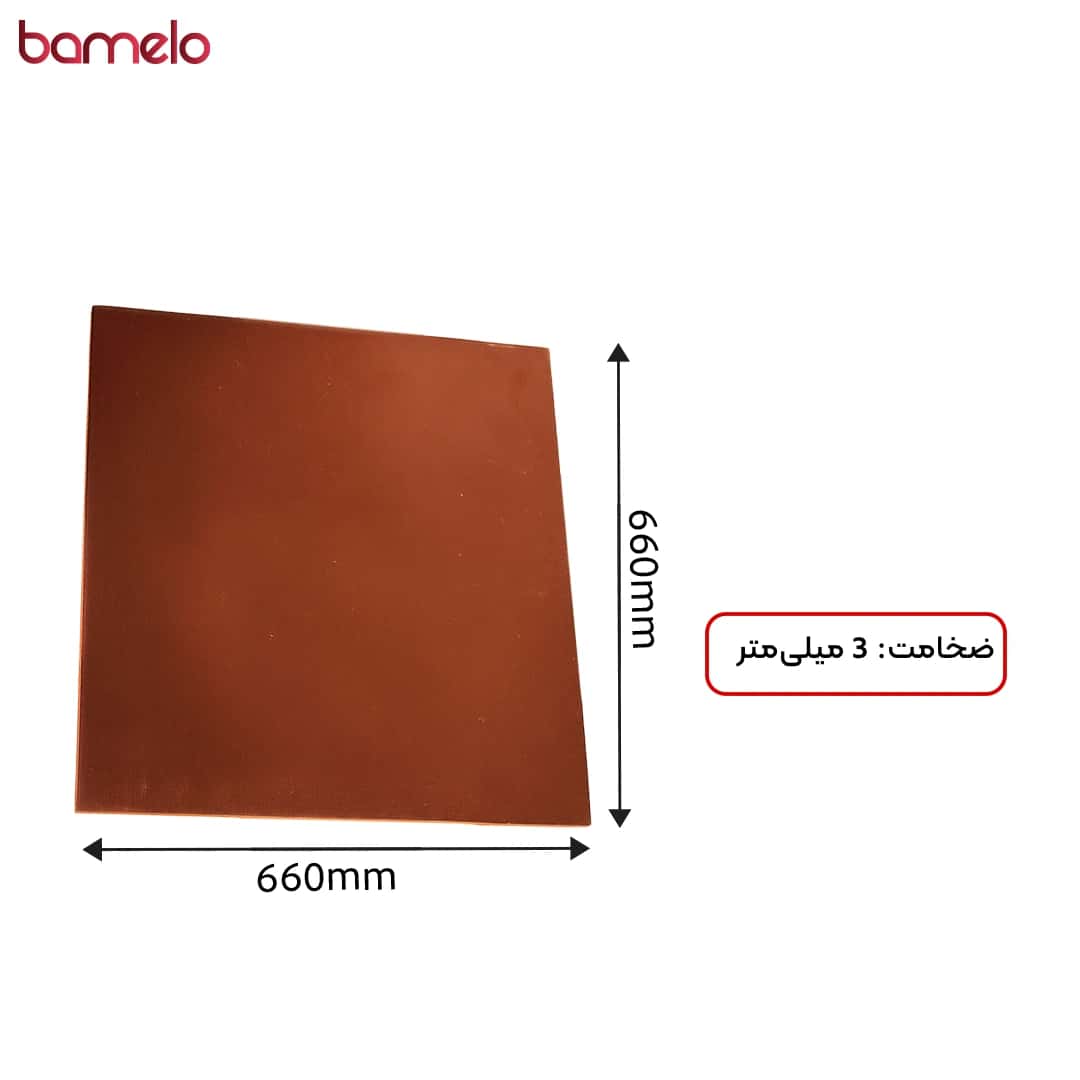

پک چاه ارت صفحهای ۶۶۰×۶۶۰
کارخانه، سایت مخابراتی، اتاق سرور و تجهیزات حساس
- الکترود:
- صفحه مسی ۶۶۰×۶۶۰ میلیمتر
- هندسهی چاه:
- چاه با عمق بیشتر برای رسیدن به لایهی مرطوب خاک
- مواد کاهنده:
- حدود ۵۰۰ تا ۶۰۰ کیلوگرم مواد کاهنده یا بنتونیت
اقلام پک
- صفحه مسی ۶۶۰×۶۶۰
- سیم مسی با سطح مقطع بالاتر
- جوش کدولد برای اتصالهای مدفون
- مواد کاهنده مقاومت
- حوضچه ارت و درپوش
- شینه ارت و ارتبار
پک چاه ارت میلهای (رادکوبی)
زمین سنگی یا جایی که حفر چاه عمیق ممکن نیست
- الکترود:
- میله ارت کاپر باند یا کاپر شیلد
- هندسهی چاه:
- کانال حدود هشتاد سانتیمتر عمق و پنجاه سانتیمتر عرض
- مواد کاهنده:
- مواد کاهنده در محل هر میله
اقلام پک
- میله ارت به تعداد لازم
- کوپلر و نوک میله برای کوبش
- سیم مسی رابط بین میلهها
- جوش کدولد یا کلمپ اتصال
- مواد کاهنده مقاومت
- حوضچه ارت روی نقطهی تست
اقلام را با قیمت روز ببینید
در ماشینحساب چاه ارت، روش اجرا و الکترود و عمق را انتخاب کنید تا فهرست اقلام با قیمت روز محصولات باملو ساخته شود و مستقیم به پیشفاکتور برود.
این پکها فهرست اقلاماند، نه تضمین عدد اهم. رسیدن به مقاومت هدف به خاک همان محل بستگی دارد و با تست ثابت میشود، نه با فهرست اجناس. هرکسی «چاه زیر دو اهم تضمینی» بفروشد بدون اینکه خاک شما را دیده باشد، چیزی میفروشد که هنوز نمیداند.
باملو | فروشگاه
تجهیزات ارتینگ در فروشگاه باملو
همین اقلام را میتوانید جدا هم سفارش دهید؛ اگر اجرا را هم به ما بسپارید، تأمین و کار در یک سفارش جمع میشود.

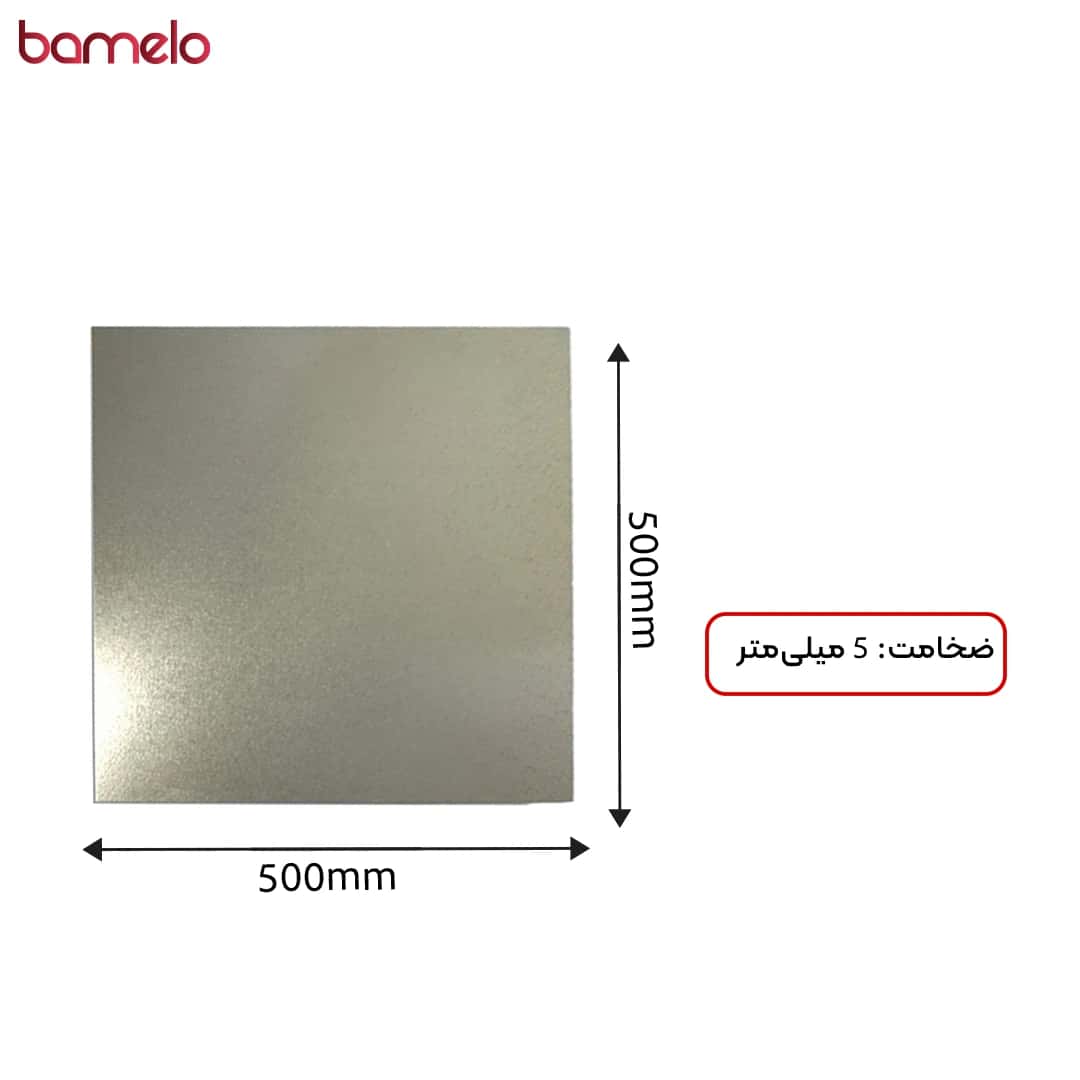

الکترود: صفحه و میله ارت

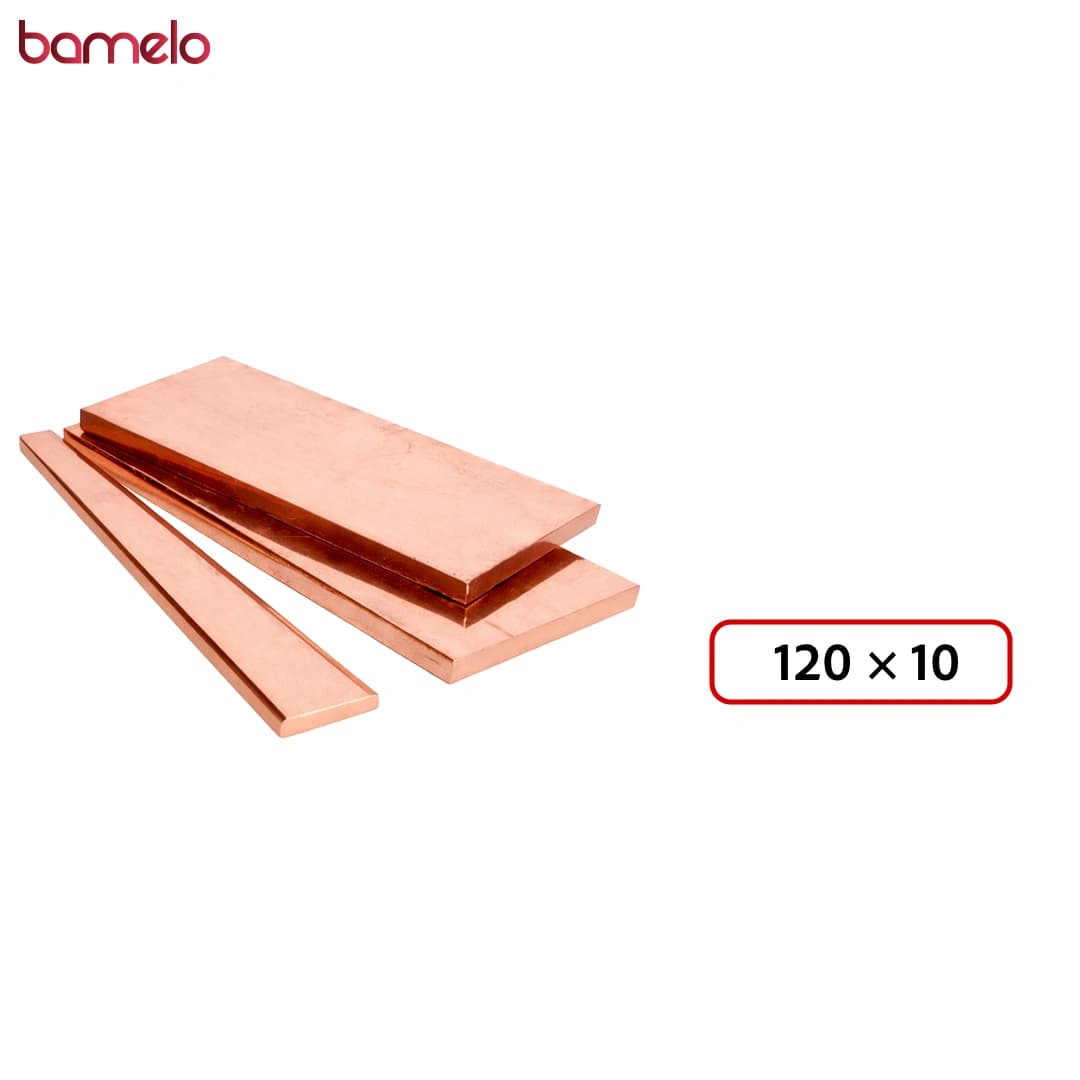

هادی: سیم و تسمه مسی

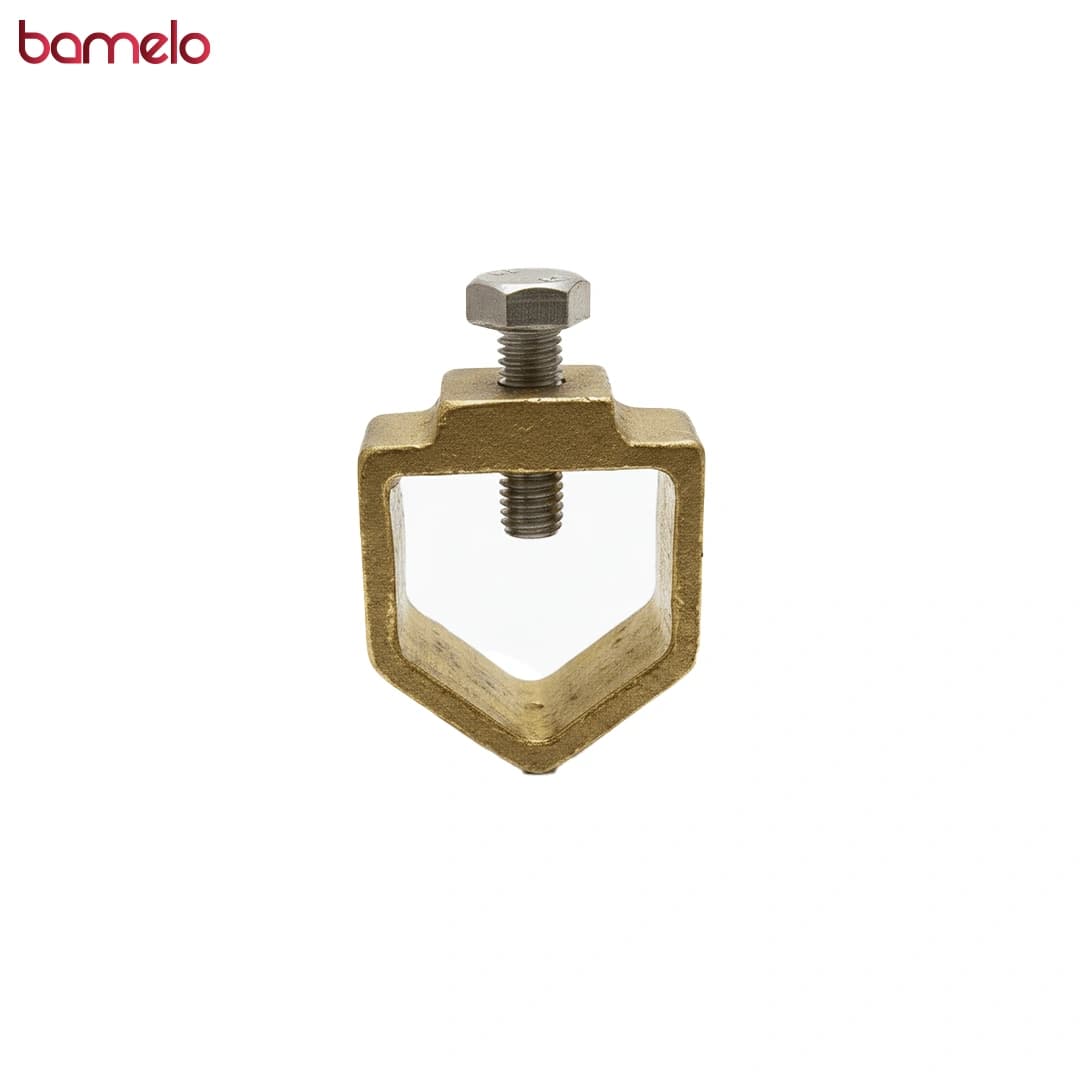

اتصال: کلمپ و جوش کدولد
صاعقهگیر و متعلقات
باملو | تأمین
دستهبندیهای ارتینگ
دستهبندی کامل هر گروه، اگر میخواهید همهی گزینهها را ببینید.
لوازم چاه ارت
اقلام لازم برای اجرای یک چاه کامل

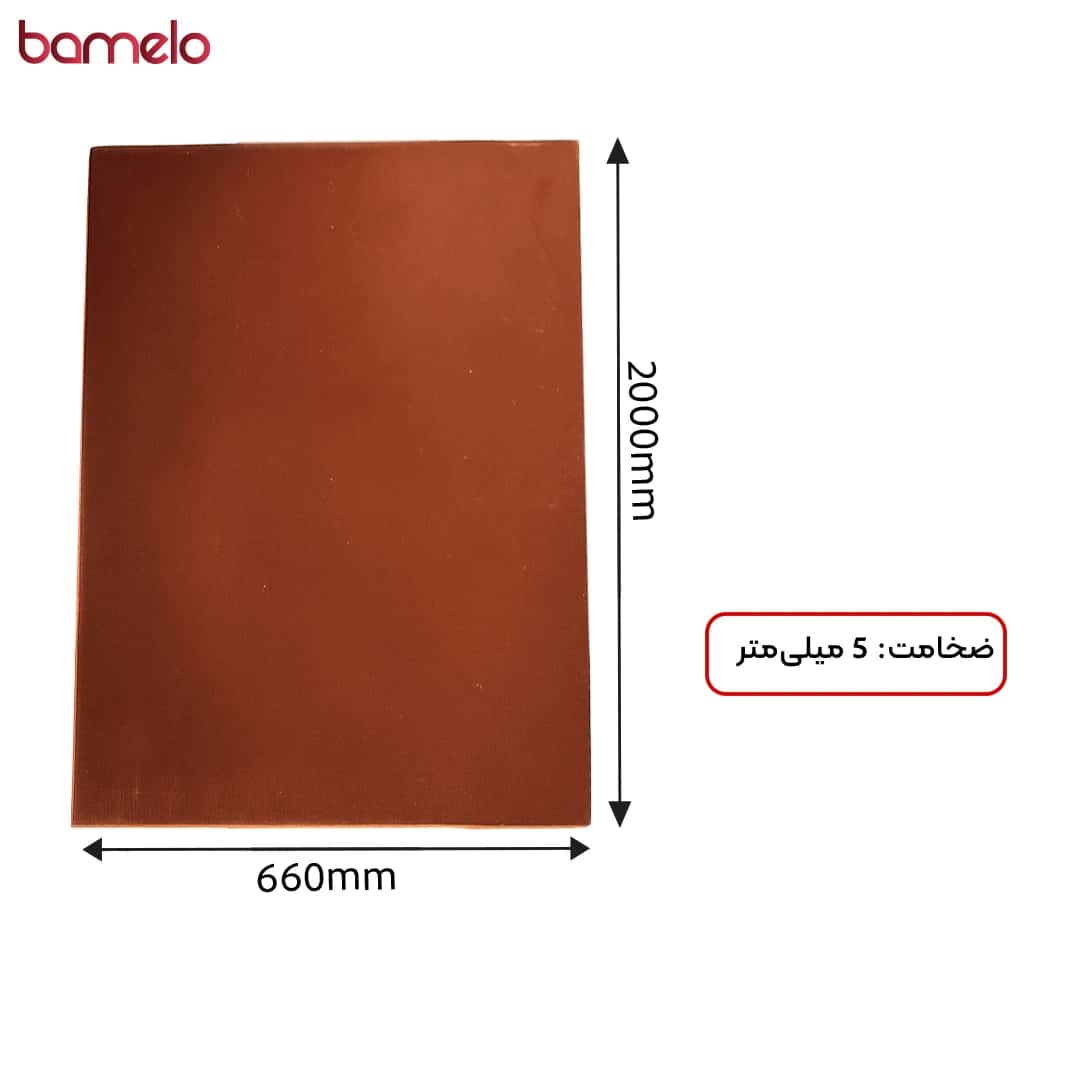

مشاهده و خریدصفحه مسی
الکترود صفحهای برای روش عمقی
مشاهده و خریدمیله ارت
کاپر باند، کاپر شیلد و تمام مس
مشاهده و خریدسیم و تسمه مسی
هادی چاه و شبکهی همبندی
مشاهده و خریدکلمپ مسی
اتصال میله و سیم در نقاط قابل بازدید
مشاهده و خریدپودر جوش کدولد
در وزنهای مختلف برای اتصال دائمی
مشاهده و خریدشینه ارت و ارتبار
نقطهی تجمیع همبندی در تابلو
مشاهده و خریدحوضچه ارت
دسترسی به نقطهی تست و بازدید
مشاهده و خریدتجهیزات صاعقهگیر

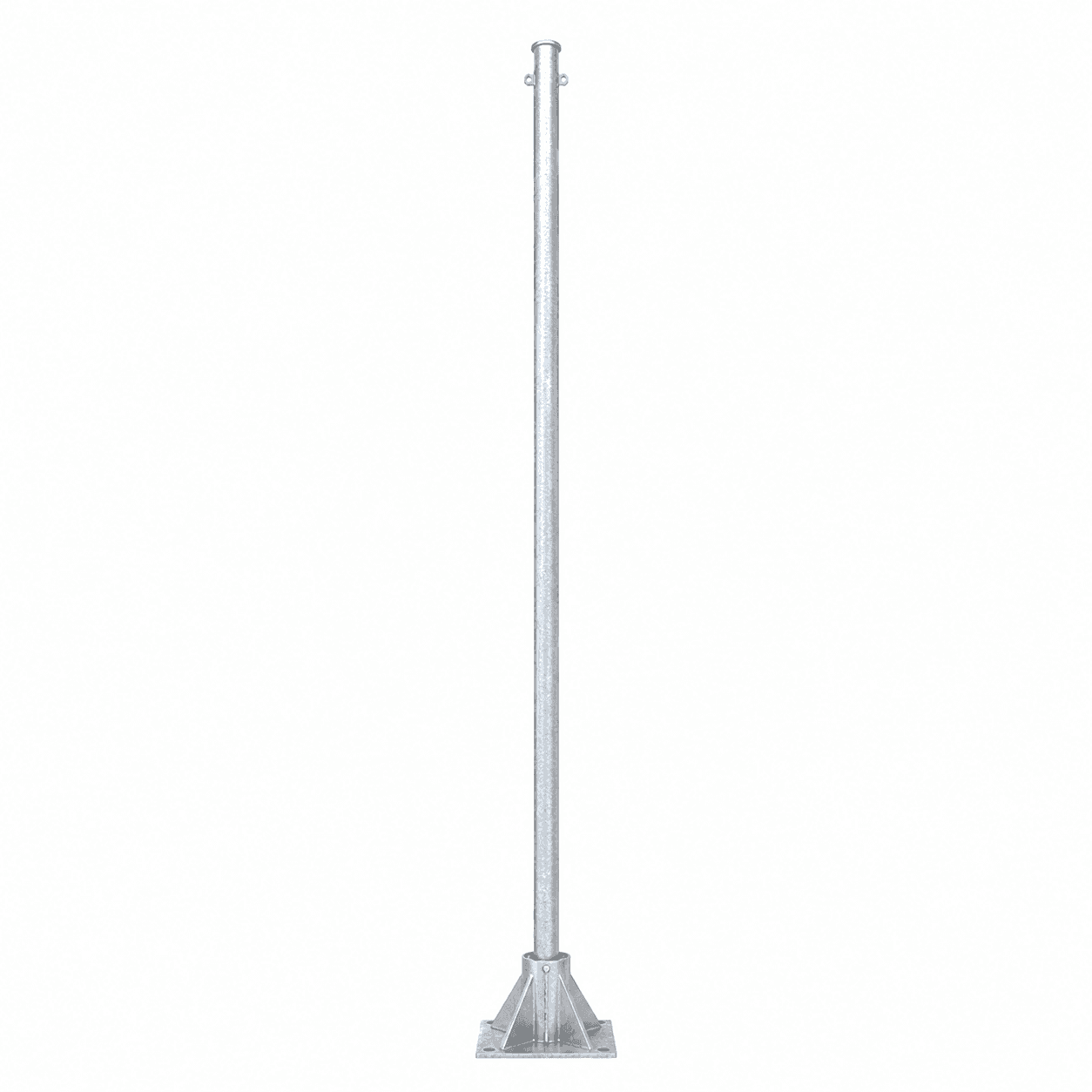

میله، پایه و متعلقات حفاظت صاعقه
مشاهده و خرید
باملو | برآورد
برآورد به چه چیزهایی بستگی دارد؟
جنس و مقاومت خاک
خاک پرمقاومت یعنی عمق بیشتر، الکترود بیشتر و مواد کاهندهی بیشتر برای رسیدن به همان عدد.
روش اجرا
چاه صفحهای حفاری و تخلیهی خاک دارد؛ روش میلهای کانال کمعمقتر ولی گاهی تعداد میلهی بیشتر.
طول شبکهی همبندی
هرچه تجهیزات و تابلوهای بیشتری باید به سیستم وصل شوند، طول تسمه و سیم مسی بیشتر میشود.
نوع اتصالها
جوش کدولد از کلمپ گرانتر است ولی برای نقاط مدفون عمر بیشتری میدهد.
صاعقهگیر
نوع صاعقهگیر، ارتفاع نصب و مسیر هادی نزولی، هرکدام روی برآورد اثر مستقیم دارند.
تست و تاییدیه
اگر گواهی رسمی میخواهید، تست و مراحل صدور جداگانه در برآورد میآید.
دسترسی سایت
امکان ورود دستگاه حفاری، فاصله تا محل تخلیهی خاک و شرایط محوطه روی زمان اجرا اثر دارد.
رقم نهایی بعد از بازدید و بررسی خاک اعلام میشود. عدد کلی از پیش نوشتهشده روی این صفحه نمیگذاریم، و «قیمت بسیار مناسب» هم چیزی به شما نمیگوید.
باملو | روند کار
از درخواست تا تحویل
- ثبت درخواست و مشخصات سایت
- بازدید و بررسی خاک
- انتخاب روش و ارائهی برآورد
- اجرای چاه و همبندی
- اتصال و صاعقهگیر در صورت سفارش
- تست مقاومت زمین
- تحویل با گزارش و هماهنگی تاییدیه
باملو | مگ
دربارهی ارتینگ در باملو مگ
اگر میخواهید پیش از سفارش، خودتان جزئیات فنی را بخوانید.
باملو | پرسشهای پرتکرار
سوالهای رایج ارتینگ
چاه ارت صفحهای بهتر است یا میلهای؟
به خاک و فضای شما بستگی دارد، نه به اینکه کدام ذاتا بهتر است. روش صفحهای معمولا مقاومت پایینتری میدهد ولی حفاری عمیق و فضای تخلیهی خاک میخواهد. روش میلهای وقتی به کار میآید که حفر چاه عمیق ممکن نباشد؛ در عوض ممکن است برای رسیدن به همان عدد به میلههای بیشتری نیاز باشد. بعد از بازدید و بررسی خاک میگوییم کدام برای شما منطقیتر است.
مقاومت چاه ارت چند اهم باید باشد؟
یک عدد واحد برای همه وجود ندارد؛ حد مجاز به کاربری بستگی دارد و مرجع صادرکنندهی تاییدیه هم عدد خودش را اعمال میکند. اگر بگویید تاییدیه از کدام مرجع و برای چه کاربری میخواهید، از ابتدا بر همان مبنا اجرا میکنیم. عددی که پیش از دیدن خاک تضمین شود، تضمین نیست.
تاییدیه چاه ارت هم میگیرید؟
اجرا، همبندی و تست را ما انجام میدهیم و گزارش فنی با عدد مقاومت میدهیم. صدور تاییدیهی رسمی بر عهدهی شخص یا شرکت دارای صلاحیت است. اگر گواهی لازم دارید، از ابتدا بگویید تا مسیر و مرجع صدور را هماهنگ کنیم و اجرا از همان اول با آن الزامات بخواند.
بنتونیت یا خاک کاهنده لازم است؟
در بیشتر خاکها بله. مواد کاهنده رطوبت را نگه میدارند و تماس الکترود با خاک را بهتر میکنند، و همین مقاومت را پایین میآورد. مقدارش به عمق چاه و جنس خاک بستگی دارد و در برآورد میآید.
جوش کدولد لازم است یا کلمپ کافی است؟
برای اتصالهای مدفون و هر نقطهای که بعدا دسترسی ندارید، جوش کدولد منطقیتر است چون شل نمیشود و مقاومت اتصالش با زمان بالا نمیرود. برای اتصالهای قابل بازدید مثل شینهی ارت، کلمپ کافی است. هر دو را خودمان تأمین میکنیم.
صاعقهگیر اکتیو بهتر است یا میلهی فرانکلین؟
بستگی به سازه و سطحی دارد که باید پوشش داده شود. صاعقهگیر اکتیو شعاع پوشش بیشتری اعلام میکند، ولی این شعاع عدد ثابتی نیست و به ارتفاع نصب، زمان پیشافتادگی و کلاس حفاظتی انتخابی بستگی دارد. هر ادعایی که شعاع را بدون این سه بگوید، ناقص است.
صاعقهگیر به چاه ارت جدا نیاز دارد؟
جریان صاعقه باید مسیر کوتاه و مستقیمی به زمین داشته باشد، بنابراین معمولا برای صاعقهگیر سیستم زمین اختصاصی در نظر گرفته و سپس با شبکهی همبندی هماهنگ میشود. جزئیاتش به سازه و شرایط سایت بستگی دارد.
سیستم ارت قدیمی دارم؛ باید از نو بسازم؟
نه لزوما. اول تست میکنیم و عدد مقاومت را میگیریم. خیلی وقتها مشکل از خودِ چاه نیست، از اتصالهای شل یا خورده یا از همبندی ناقص است و با اصلاح همانها حل میشود. گزارش تست میگوید ریشه کجاست.
چرا سیستمی که پارسال تست شده الان جواب نمیدهد؟
مقاومت زمین ثابت نیست. خاک خشک مقاومت بیشتری دارد، پس عددی که در فصل مرطوب گرفته شده لزوما در تابستان تکرار نمیشود. خوردگی اتصالها هم بهمرور مقاومت را بالا میبرد. به همین دلیل تست دورهای بخشی از نگهداری است، نه یک کار یکبار برای همیشه.
تجهیزات را هم خودتان تأمین میکنید؟
بله. صفحه و میلهی مسی، سیم و تسمه، کلمپ، پودر جوش کدولد، شینهی ارت، حوضچه و تجهیزات صاعقهگیر همه در فروشگاه باملو هست و میتواند با اجرا در یک سفارش بیاید. اگر اقلام را خودتان تهیه کردهاید، فقط اجرا را انجام میدهیم.
برای اتاق سرور هم اجرا میکنید؟
بله، ولی الزاماتش با یک ساختمان معمولی فرق دارد و همبندی تجهیزات و رکها اهمیت بیشتری پیدا میکند. در درخواست بنویسید تجهیزات حساس در میان است تا از ابتدا در طراحی لحاظ شود.
باملو | درخواست بازدید
