هزینه اجرای سیستم ارتینگ برای هر پروژه متفاوت است و بر اساس عواملی مانند نوع و مقاومت خاک، روش اجرای ارت، نوع الکترود یا صفحه مسی، متراژ سیم و تسمه مسی، مواد کاهنده مقاومت زمین، اتصالات، حفاری و تست نهایی محاسبه می‌شود. به همین دلیل، قیمت چاه ارت را نمی‌توان فقط بر اساس عمق چاه یا یک عدد ثابت برای همه پروژه‌ها تعیین کرد.
برای برآورد دقیق‌تر، باید مشخص شود پروژه به چه نوع سیستم ارتی نیاز دارد، چه مقدار مس و مواد مصرفی استفاده می‌شود و شرایط اجرای آن چگونه است. در ادامه، هزینه هر بخش از اجرای سیستم ارتینگ را جداگانه بررسی می‌کنیم تا بتوانید قبل از خرید تجهیزات و شروع اجرا، دید دقیق‌تری از هزینه نهایی پروژه داشته باشید.
عوامل مؤثر بر هزینه اجرای ارتینگ

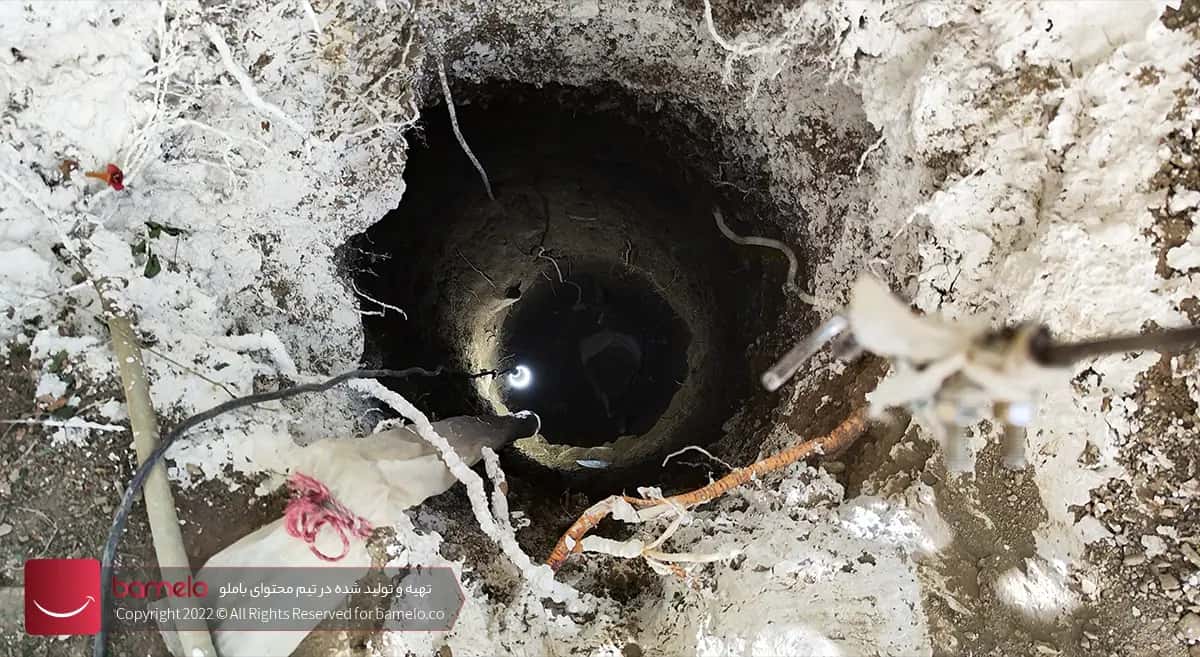

۱. حفاری و آماده‌سازی چاه ارت
اولین بخش هزینه مربوط به حفاری چاه ارت است. عمق چاه بسته‌به شرایط خاک و میزان رطوبت بین ۱ تا ۱۰ متر در نظر گرفته می‌شود.
در این مرحله هزینه شامل کندن چاه، جانمایی تجهیزات، پرکردن چاه با مواد کاهنده و در پایان تست اهم است. عدد مجاز مقاومت زمین معمولاً باید کمتر از ۲ اهم باشد تا سیستم عملکرد ایمن داشته باشد.
۲. سیم مسی هفت‌رشته (2.5×7)
سیم مسی هفت‌رشته، مسیر اصلی انتقال جریان از دکل به چاه ارت است. جنس مس خالص و سطح مقطع مناسب (2.5×7 میلی‌متر مربع) باعث می‌شود مقاومت الکتریکی پایین و رسانایی بالا داشته باشد. در پروژه‌های مخابراتی، انتخاب نمره سیم براساس ارتفاع دکل و فاصله چاه از سازه انجام می‌شود.
مشاهده محصول جهت خرید تجهیزات لوازم ارت
۳. صفحه مسی خالص باهنر
در انتهای چاه، صفحه مسی با خلوص ۹۹.۹٪ نصب می‌شود. این صفحه وظیفه دارد جریان برق را به خاک منتقل کند و با افزایش سطح تماس، مقاومت زمین را کاهش دهد. ابعاد آن معمولاً بین ۳۰×۳۰ تا ۵۰×۵۰ سانتی‌متر است. در خاک‌های خشک یا مناطق کم‌بارش، استفاده از سایز بزرگ‌تر عملکرد بهتری دارد.
۴. جوش کدولد (Cadweld)
برای اتصال سیم مسی به صفحه از جوش کدولد استفاده می‌شود. این روش، اتصال دائمی و مقاومی ایجاد می‌کند که در برابر خوردگی و حرارت پایدار است. در بیشتر پروژه‌ها سه نقطه جوش کدولد اجرا می‌شود تا مسیر انتقال جریان ایمن باشد.
۵. مواد کاهنده مقاومت زمین
پس از نصب صفحه مسی، چاه با بنتونیت سوپر اکتیو یا ژل کاهنده مقاومت زمین پر می‌شود.
این مواد رطوبت را حفظ کرده و باعث کاهش مقاومت الکتریکی خاک می‌شوند.
تعداد کیسه‌ها به عمق چاه و جنس خاک بستگی دارد، اما معمولاً بین ۲۵ تا ۳۵ کیسه در هر چاه استفاده می‌شود.
۶. بست استیل
برای ایمن نگه‌داشتن سیم ارت در مسیر نصب، از بست استیل ضدزنگ استفاده می‌شود. این بست‌ها هر یک متر روی بدنه دکل نصب می‌شود و از حرکت یا پارگی کابل در اثر باد و ضربه جلوگیری می‌کنند. کیفیت بست استیل تأثیر مستقیم بر دوام فیزیکی مسیر ارت دارد.
۷. دریچه بازدید بتنی
در بالای چاه، دریچه بازدید بتنی نصب می‌شود تا امکان تست و بازبینی دوره‌ای مقاومت زمین فراهم باشد. این دریچه در برابر رطوبت و فشار خاک مقاوم است و از آسیب‌‌رسیدن به کابل‌ها و اتصالات جلوگیری می‌کند.
جمع‌بندی آنچه مطالعه کردید…
هزینه اجرای سیستم ارتینگ دکل مهاری شامل مراحل حفاری، تهیه و نصب تجهیزات، و انجام تست نهایی است. میزان هزینه بسته به شرایط خاک، متراژ کابل مسی و کیفیت اجزای مورد استفاده متفاوت خواهد بود.
در باملو، تمامی اجزای سیستم ارت از جمله صفحه مسی، بنتونیت، بست استیل و دریچه بازدید بتنی، طبق استانداردهای صنعتی تولید و عرضه می‌شوند تا عملکرد ایمن و پایدار دکل تضمین شود.
