دریچه بازدید چاه ارت (حوضچه ارت)

دریچه بازدید چاه ارت: حوضچه محافظ و دسترسی استاندارد سیستم ارتینگ

دریچه بازدید چاه ارت (Earth Pit) یکی از اجزای کلیدی سیستم ارتینگ است که با نام‌های ارت پیت و حوضچه بازدید چاه ارت نیز شناخته می‌شود. این قطعه برای دسترسی ایمن و سریع به الکترودها و اتصالات ارت طراحی شده و نقش حیاتی در بازرسی‌های دوره‌ای، تست مقاومت الکتریکی، و عملیات نگهداری دارد. علاوه بر این، وظیفه مهم محافظت فیزیکی از اتصالات زمین را نیز بر عهده دارد.

حوضچه ارت یا ارت پیت برای بازرسی، نگهداری و تست اتصال زمین به‌کار می‌رود. این قطعه به‌عنوان یک محفظه مقاوم طراحی شده تا محل اتصال شینه ارت یا تسمه مسی با سایر اجزای سیستم را دربر بگیرد و از آن در برابر آسیب‌های محیطی محافظت کند.

ارت پیت مستقیماً جریان را عبور نمی‌دهد، بلکه نقطه دسترسی و حفاظت مکانیکی از اتصالات زمین است. در واقع، نصب صحیح دریچه بازدید ارت تضمین‌کننده ایمنی الکتریکی و پایداری عملکرد سیستم ارتینگ خواهد بود.

انواع حوضچه‌های بازدید ارت

ارت پیت از نظر ساختار و جنس در انواع مختلفی ساخته می‌شود که در ادامه به بررسی هریک می‌پردازیم.

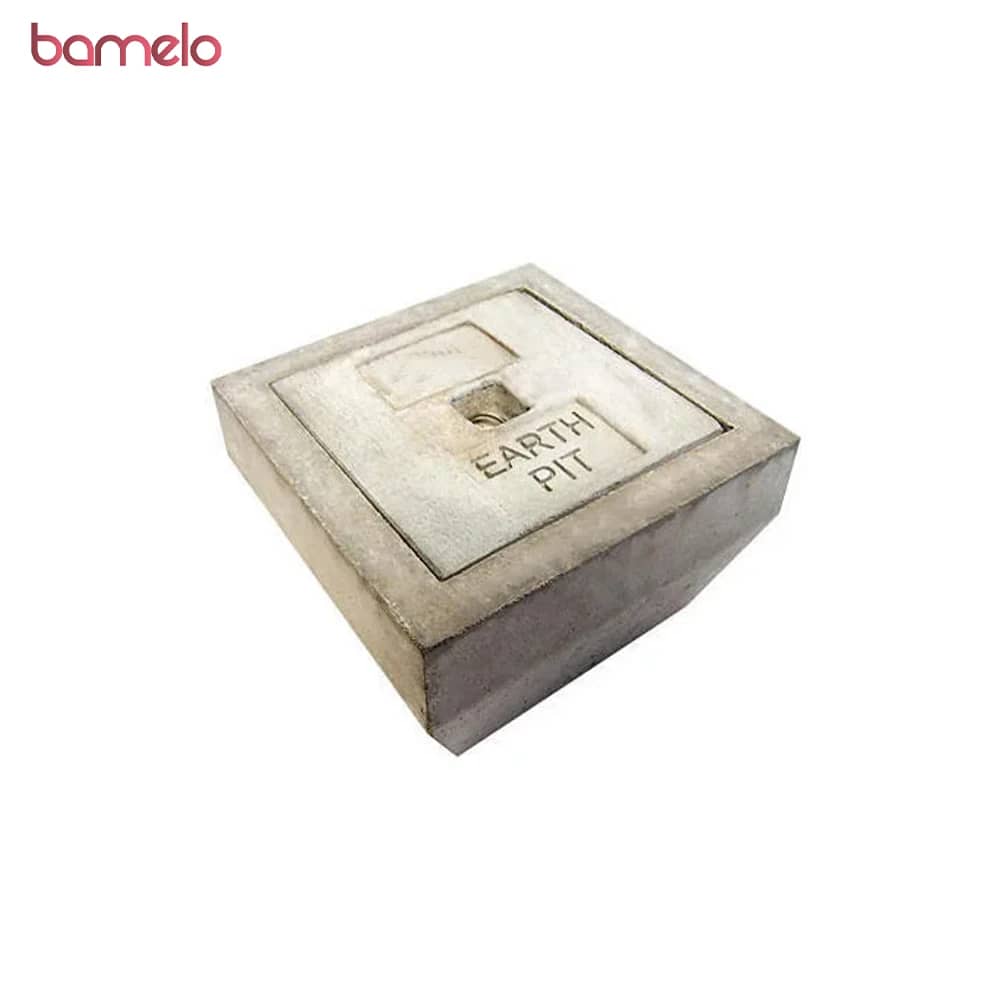

دریچه بازدید چاه ارت بتنی

• تحمل بار تا کلاس D400 مطابق EN 124 (مناسب مسیرهای ترافیکی)
• مناسب برای معابر و محل‌های پرتردد خودرو
• ساخته‌شده از بتن C25 یا C30 (مدل‌های مسلح با آرماتور)
• ابعاد رایج: 15×30×30، 20×40×40، 60×40×40، 50×50×50، 50×65×65 سانتی‌متر
• برخی مدل‌ها دارای دستگیره مخفی برای باز و بسته‌کردن راحت

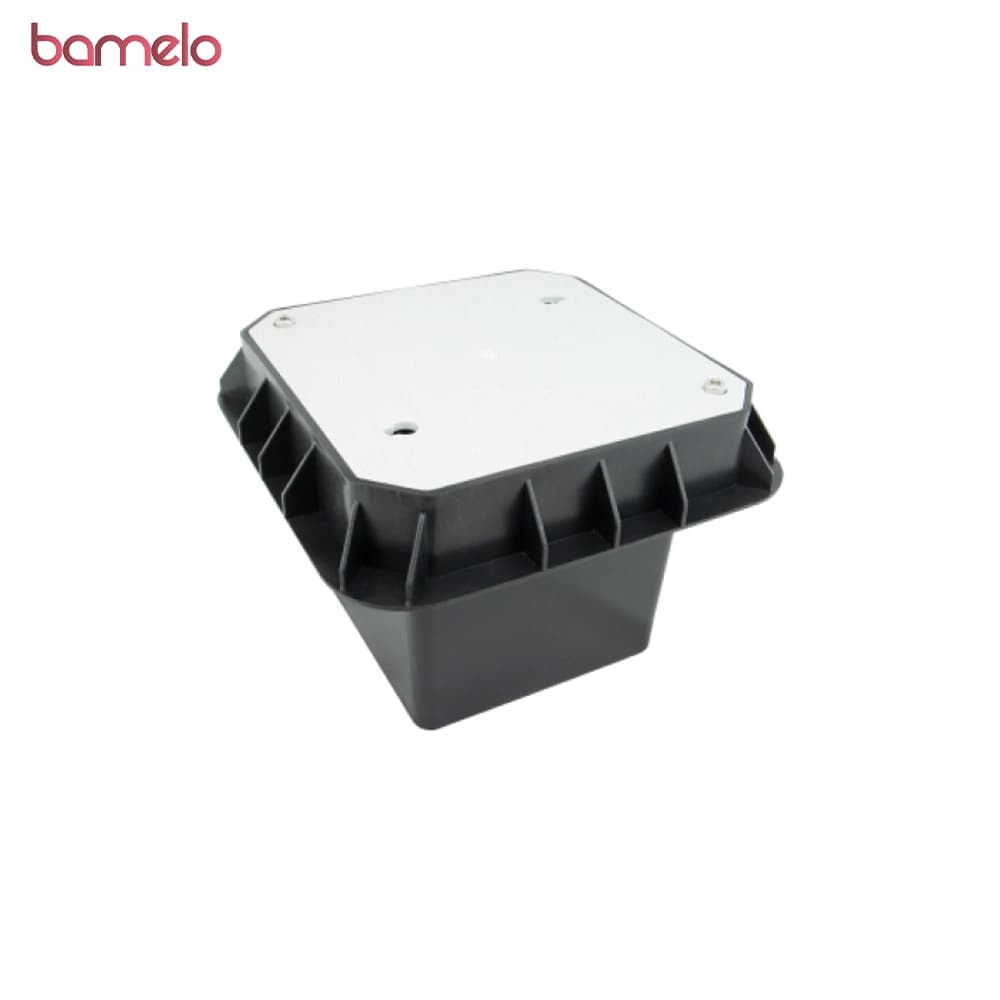

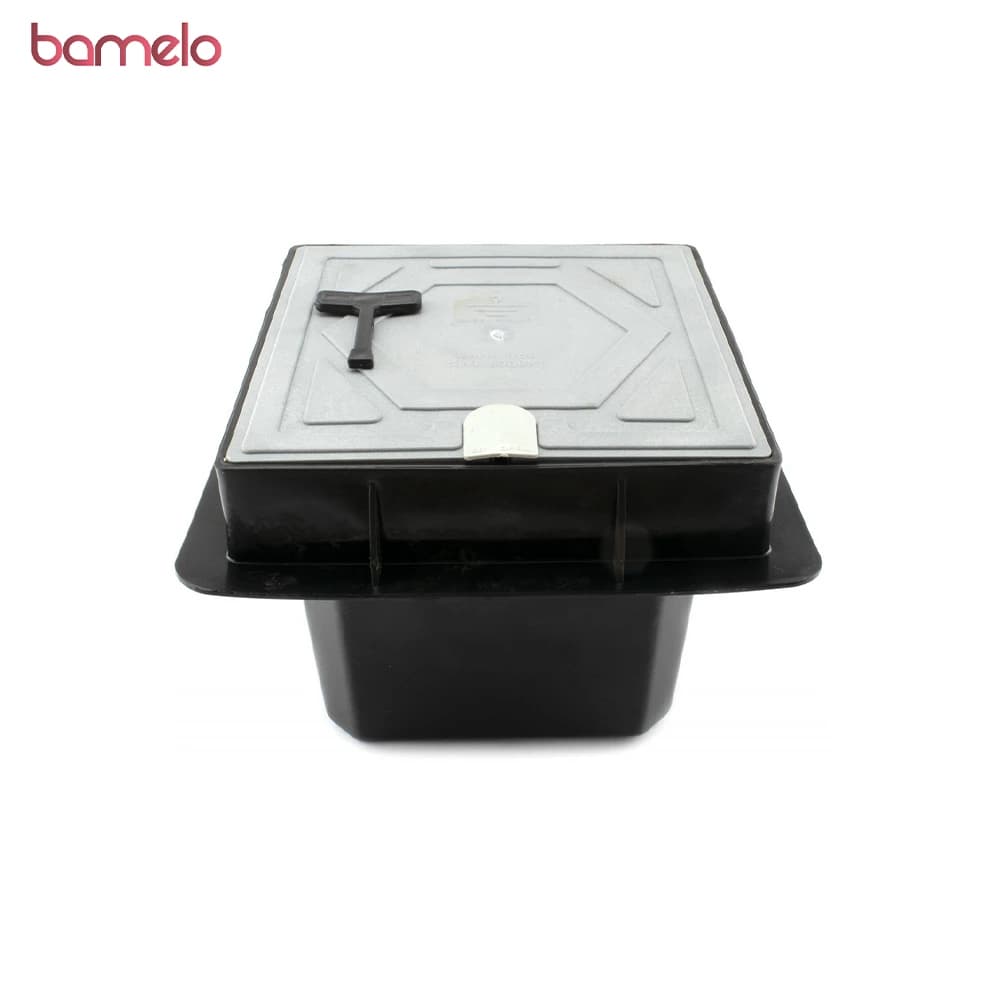

دریچه بازدید چاه ارت پلی‌اتیلن

• مقاوم در برابر رطوبت، خوردگی و زنگ‌زدگی
• مناسب فضاهای سبز و محیط‌های کم‌تردد
• تحمل بار متنوع (تحمل بار تا کلاس B125 (≈ 125 kN))
• ابعاد رایج: 30×35×45، 20×30×30، 30×35×25، 25×25 سانتی‌متر
• قابلیت نصب شینه، مقره سفارشی و منافذ برای تزریق مواد به چاه

مشخصات فنی انواع ارت پیت

حوضچه‌ ارت در انواع مختلفی تولید می‌شوند که هرکدام برای کاربرد خاصی مناسب‌اند. این تجهیزات معمولاً از مواد مقاوم در برابر فشار و خوردگی ساخته می‌شوند و در سایزهای متنوعی در بازار عرضه می‌شوند. پرکاربردترین ابعاد و مدل‌های ارت بتنی شامل موارد زیر هستند:

• دریچه بازدید چاه ارت بتنی با لینک: 15×30×30 سانتی‌متر
• دریچه بازدید چاه ارت بتنی بدون لینک: 20×40×40
• دریچه بازدید چاه ارت بتنی بدون لینک: 60×40×40
• دریچه بازدید چاه ارت بتنی بدون لینک: 50×50×50
• دریچه بازدید چاه ارت بتنی بدون لینک: 60×65×65
• دریچه بازدید چاه ارت پلی‌اتیلن‌ فشار قوی با لینک: 20×30×30

این مدل‌ها معمولاً همراه با درب مقاوم، قابلیت تحمل وزن بالا و جایگاه نصب شینه مسی ارت طراحی می‌شوند تا در پروژه‌های صنعتی، ساختمانی و مخابراتی به‌راحتی مورد استفاده قرار گیرند. در نتیجه این تجهیزات به‌گونه‌ای ساخته می‌شوند که علاوه‌بر محافظت از اتصالات زمین، امکان بازرسی و نگهداری آسان سیستم ارتینگ را نیز فراهم کنند.

کاربرد دریچه بازدید چاه ارت

• سیستم‌های ارتینگ ساختمان‌های مسکونی، اداری و صنعتی
• پروژه‌های برق و مخابرات
• محیط‌های پرتردد (بتنی) یا مرطوب (پلی‌اتیلن)
• مراکز حساس و تجهیزات الکتریکی نیازمند حفاظت ویژه

نقاط قوت حوضچه ارت

استفاده از ارت پیت در تاسیسات صنعتی، ساختمانی و نیروگاه‌ها به‌دلایل متعددی توصیه می‌شود و شامل نقاط قوتی است که در زیر نام برده‌ایم:

• افزایش ایمنی و حفاظت از افراد و تجهیزات
• افزایش طول عمر سیستم ارتینگ
• کاهش هزینه‌های تعمیر و نگهداری
• مقاوم در برابر شرایط محیطی مختلف
• دسترسی آسان برای نگهداری و تست سیستم ارتینگ

استفاده از حوضچه ارت و ارت پیت استاندارد، راهکاری مؤثر برای افزایش ایمنی الکتریکی، کاهش ریسک نوسانات ولتاژ و محافظت از تجهیزات حساس است.

نقاط ضعف حوضچه ارت

مانند هر سیستم دیگری، استفاده از دریچه بازدید چاه ارت نیز معایب و چالش‌هایی دارد که باید پیش از نصب و بهره‌برداری مورد توجه قرار گیرند:

• نیاز به نگهداری و بررسی‌های دوره‌ای
• کاهش عملکرد در شرایط محیطی نامساعد
• هزینه‌های نصب و تعمیرات
• احتمال خوردگی و زوال قطعات فلزی
• تأثیرپذیری از نوع خاک
• محدودیت در عملکرد در صورت طراحی نامناسب

انتخاب مواد باکیفیت، طراحی صحیح و انجام بررسی‌های دوره‌ای می‌تواند به کاهش این معایب کمک کند و عملکرد سیستم ارتینگ را بهینه سازد.

قیمت دریچه بازدید چاه ارت

قیمت دریچه بازدید چاه ارت تحت تأثیر فاکتورهای مختلفی قرار دارد که از جمله مهم‌ترین آن‌ها می‌توان به جنس، ابعاد و نوع طراحی این تجهیزات اشاره کرد. بسته‌‌به نیاز پروژه و شرایط محیطی، انتخاب بین حوضچه‌های بتنی یا پلی‌اتیلنی می‌تواند بر هزینه نهایی تأثیر بگذارد. شما می‌توانید برای انتخاب بین انواع حوضچه چاه ارت از کارشناسان ما مشاوره رایگان۰۲۱-۸۲۸۰۸۶۸۸تماس بگیرید.

خرید حوضچه ارت از باملو

برای خرید حوضچه ارت و ارت پیت از باملو روش‌های مختلفی موجود هستند که انتخاب مناسب به نیاز پروژه و شرایط اجرایی بستگی دارد. ابعاد مورد نیاز یکی از مهم‌ترین فاکتورهایی است که باید در‌نظر گرفته شود. تعیین اندازه مناسب به شما کمک می‌کند تا حوضچه ارتی را انتخاب کنید که به‌درستی با تجهیزات و سیستم ارتینگ شما سازگار باشد.

نکات فنی مهم هنگام خرید ارت پیت

1. انتخاب جنس مناسب (بتنی، پلی‌اتیلن، گالوانیزه، فلزی یا چدنی) متناسب با شرایط محیطی
2. توجه به ابعاد استاندارد برای دسترسی راحت
3. بررسی ظرفیت تحمل بار در محل نصب (مناطق پرتردد یا کم‌تردد)
4. اطمینان از وجود لینک و قفل استاندارد جهت افزایش امنیت
5. دریافت مشاوره تخصصی قبل از انتخاب نهایی
