پایه صاعقه گیر

پایه صاعقه گیر: صفحه اتصال زمین برای تخلیه ایمن جریان‌های خطا و صاعقه

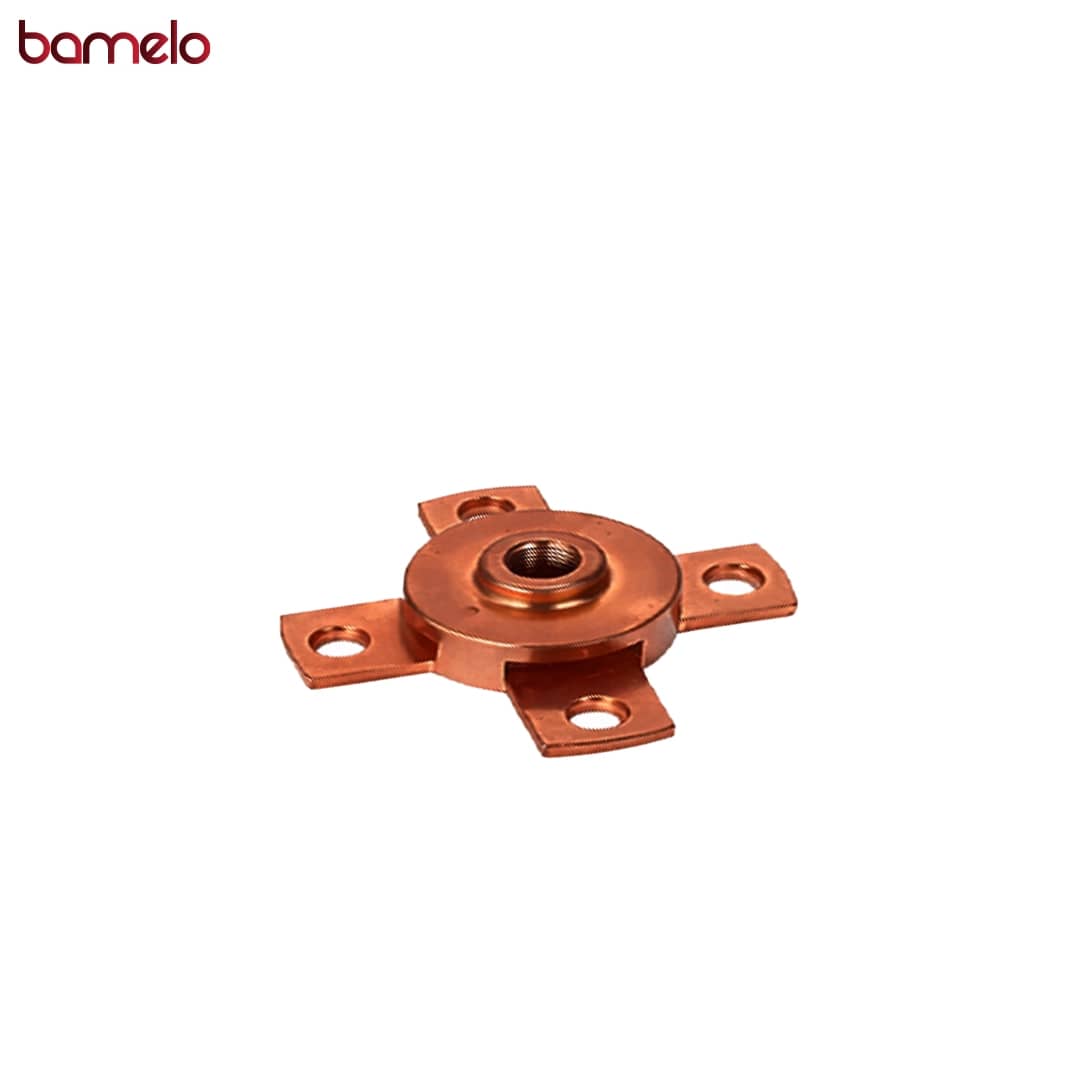

پایه صاعقه گیر (Fixed Earthing Plate) یکی از مهم‌ترین اجزای سیستم ارتینگ و همبندی ساختمان است؛ قطعه‌ای کوچک اما حیاتی که ایمنی افراد، تجهیزات و کل پروژه را تضمین می‌کند. پایه صاعقه گیر معمولا در سه مدل استنلس استیل، برنجی و گالوانیزه تولید می‌شود. در واقع پایه صاعقه گیر یک نقطه اتصال زمین استاندارد است که شبکه همبندی داخل بتن را به شینه اصلی ارت متصل می‌کند و مسیر مطمئنی برای تخلیه جریان‌های خطا و صاعقه به زمین فراهم می‌آورد. پایه صاعقه گیر یکی از اجزای اصلی در طراحی و پیاده‌سازی سیستم ارتینگ محسوب می‌شود که با هدف کاهش مقاومت الکتریکی زمین و فراهم‌سازی مسیر مؤثر برای هدایت جریان‌های خطا به‌کار می‌رود. این جریان‌ها معمولاً ناشی از اتصال کوتاه، اضافه‌ولتاژهای گذرا، یا تخلیه‌های جوی (صاعقه) هستند که در صورت عدم تخلیه صحیح، می‌توانند به آسیب تجهیزات، اختلال عملکرد سیستم و حتی خطر جانی منجر شوند.

پایه صاعقه گیر با ایجاد یک سطح تماس گسترده با خاک و استفاده از مواد با رسانایی بالا (نظیر مس خالص یا فولاد گالوانیزه)، شرایطی پایدار برای پخش جریان‌های خطا در لایه‌های زمین فراهم و نقش کلیدی در کاهش ولتاژ تماس و گام در محیط پیرامونی ایفا می‌کند. در سیستم‌های ارتینگ گسترده مانند پست‌های برق، دیتاسنترها، دکل‌های مخابراتی و تابلوهای توزیع، استفاده از پایه صاعقه گیر استاندارد، شرط الزامی برای تضمین ایمنی و عملکرد صحیح تجهیزات است.

چرا استفاده از پایه صاعقه گیر ضروری است؟

تصور کنید پروژه‌ای چند میلیاردی در حال ساخت دارید، اما به‌دلیل اجرای ناقص ارتینگ، یک صاعقه یا خطای برق باعث از کار افتادن سیستم‌ها شود. اینجاست که اهمیت پایه صاعقه گیر مشخص می‌شود. پایه صاعقه گیر با فراهم‌کردن مسیر با مقاومت پایین، از بروز شوک الکتریکی و خطر آتش‌سوزی جلوگیری می‌کند، همبندی ایمن بین سازه فلزی و سیستم ارتینگ را برقرار می‌سازد، جریان‌های ناشی از صاعقه و نوسانات برق را تخلیه می‌کند و در نهایت عمر مفید تجهیزات برقی و الکترونیکی شما را افزایش می‌دهد.

کاربرد ارت‌پلیت

• نصب در تاسیسات صنعتی، مراکز داده، نیروگاه‌ها و ساختمان‌هایی که خاک آنها ساختار مناسبی برای میله ارت ندارد.
• استفاده در سیستم‌های حفاظت صاعقه (LPS) و ارتینگ سازه‌هایی که نیاز به سطح گسترده تماس با زمین دارند.
• ایجاد اتصال ارت برای تابلوهای اصلی، دکل‌ها، فونداسیون فلزی و سازه‌هایی که نیازمند سیستم ارتینگ قوی هستند.
• مکمل یا جایگزین میله ارت در پروژه‌هایی که عمق حفاری محدود یا شرایط خاک نامساعد است.

جنس و ساختار پایه صاعقه گیر‌ها

پایه صاعقه گیر‌ها معمولاً از سه جنس اصلی ساخته می‌شوند و هرکدام برای شرایط خاصی کاربرد دارند.

سه جنس اصلی:

• فولاد گالوانیزه با روکش روی (Galvanised Steel)
• استنلس‌استیل (Stainless Steel) مناسب محیط‌های خورنده
• برنجی (Brass) یا آلیاژ مسی: مناسب شرایط ویژه با خوردگی بالا.

ابعاد رایج پایه صاعقه گیر دفنی معمولاً 600×600 میلی‌متر تا 900×900 میلی‌متر با ضخامت 3 تا 6 میلی‌متر است. پایه صاعقه گیر‌ها بسته به جنس و ضخامت، توانایی تخلیه جریان‌های گذرا را دارند؛ مقدار مجاز باید طبق تست IEC 62561-2 تعیین شود.

نصب و جانمایی پایه صاعقه گیر

پایه صاعقه گیر باید در نقاط کلیدی سازه نصب شود تا دسترسی آسان و کارکرد مطمئن داشته باشد. پایه صاعقه گیر باید در عمق مناسب زمین (حدود 2.5 تا 3 متر) و در مجاورت خاک مرطوب نصب شود.

در گذشته از الکترودهای ساده فولادی برای ارتینگ استفاده می‌شد، اما به‌دلیل خوردگی و مقاومت بالا، امروزه پایه صاعقه گیر‌های استاندارد جایگزین شده‌اند.

ابعاد پایه صاعقه گیر

ابعاد پایه صاعقه گیر نیز یکی از عوامل کلیدی در سیستم ارتینگ است؛ زیرا پلیت‌های بزرگ‌تر و ضخیم‌تر برای پروژه‌های خاص یا مناطقی با مقاومت خاک بالا مورد نیاز هستند که این امر مستقیماً هزینه را افزایش می‌دهد. همچنین برند تولیدکننده و کیفیت ساخت نیز می‌تواند بر قیمت تأثیر بگذارد؛ چرا که برخی برندها از استانداردهای بین‌المللی نظیر IEC 62305-3 برای تضمین کیفیت محصولات خود استفاده می‌کنند.

هزینه نصب و اجرای سیستم ارتینگ نیز بسته به‌شرایط محیطی و موقعیت جغرافیایی متفاوت است. در مناطق دورافتاده یا مناطقی که خاک آن‌ها از نظر الکتریکی نامناسب است، هزینه‌ها بیشتر می‌شود؛ زیرا نیاز به استفاده از مواد اضافی مانند بنتونیت یا ترکیبات دیگر برای بهبود رسانایی زمین وجود دارد.

استانداردها و اطمینان از کیفیت

یک پایه صاعقه گیر استاندارد باید مطابق با دستورالعمل‌های بین‌المللی تولید شده باشد. استانداردهای مرتبط شامل IEC 62561-2 (اجزای سیستم زمین) و IEC 62305 (حفاظت در برابر صاعقه) هستند. در باملو، تمامی پایه صاعقه گیر‌ها از تولیدکنندگان معتبر داخلی و خارجی تأمین می‌شوند و کیفیت آن‌ها پیش از عرضه کنترل می‌گردد.

عوامل مؤثر بر عملکرد پایه صاعقه گیر

عملکرد مؤثر پایه صاعقه گیر به چندین عامل محیطی و اجرایی بستگی دارد که مستقیماً بر مقاومت الکتریکی سیستم ارتینگ تأثیر می‌گذارند:

• نوع خاک: خاک‌های رسی، مرطوب و با یون بالا دارای رسانایی الکتریکی مناسبی هستند و به‌صورت طبیعی مقاومت زمین را کاهش می‌دهند. در مقابل، خاک‌های شنی، خشک یا سنگلاخی به‌دلیل مقاومت بالا، عملکرد ضعیف‌تری دارند و معمولاً نیازمند به‌کارگیری مواد بهبوددهنده هستند.
• مواد اطراف پلیت: استفاده از موادی نظیر بنتونیت یا ترکیبات کاهنده مقاومت زمین، در اطراف پایه صاعقه گیر موجب بهبود هدایت الکتریکی می‌شود. بنتونیت با خاصیت جذب رطوبت، محیط مرطوب و پایدار اطراف الکترود را حفظ می‌کند و تخلیه جریان‌های نشتی را مؤثرتر می‌سازد.
• عمق دفن: هرچه پایه صاعقه گیر در عمق بیشتری دفن شود، تماس آن با لایه‌های پایدارتر و مرطوب‌تر خاک افزایش می‌یابد. این تماس گسترده باعث کاهش مقاومت سیستم ارتینگ و افزایش قابلیت تخلیه جریان‌های اضافی خواهد شد.

مزایا نسبت به سایر الکترودها

• سطح تماس افقی بیشتر با خاک = هادی بهتر برای انتشار جریان خطا.
• گزینه مناسب‌تر برای خاک‌های سنگی، سخت یا با مقاومت بالا که در آن میله ارت به دشواری فرو می‌رود.
• امکان نصب سطحی یا کم‌عمق‌تر نسبت به میله در برخی شرایط عملی.
• انتخاب جنس متناسب با محیط (استنلس‌استیل برای خوردگی، برنجی یا مسی برای دوام بالا) امکان‌پذیر است.

نکات مهم هنگام انتخاب و نصب پایه صاعقه گیر

• جنس انتخابی باید با نوع خاک، میزان خوردگی، رطوبت و شرایط محیطی تطابق داشته باشد.
• ابعاد صفحه باید براساس مقاومت خاک (ρ)، جریان خطا پیش‌بینی‌شده و سطح تماس لازم محاسبه شود.
• نصب صفحه باید در تماس کامل با خاک انجام شود، خاک اطراف آن به‌درستی کوبیده شود، از مواد افزودنی تحریک‌کننده مقاومت استفاده نشود مگر با توجه به عمر مفید و خوردگی.
• اتصالات باید پایدار، مقاوم در برابر خوردگی و دسترسی‌پذیر برای تست دوره‌ای باشند.
• بررسی دوره‌ای مقاومت زمین و پیگیری خوردگی یا آسیب ضروری است.

قیمت پایه صاعقه گیر

قیمت پایه صاعقه گیر تحت تأثیر عوامل متعددی قرار دارد که شامل جنس مواد، ابعاد پلیت، برند تولیدکننده، هزینه حمل‌ونقل و هزینه نصب می‌شود. در بازار ایران، نوع استنلس استیل معمولاً بین 600,000 تومان، نوع گالوانیزه 480,000 تومان و نوع برنجی 1,100,000  تومان عرضه می‌شود. با توجه به نوسان بازار، برای اطلاع از قیمت لحظه‌ای می‌توانید مستقیماً از طریق سایت، بله و تلگرام و تماس۰۲۱-۸۲۸۰۸۶۸۸تماس با کارشناس سفارش خود را ثبت کنید.
