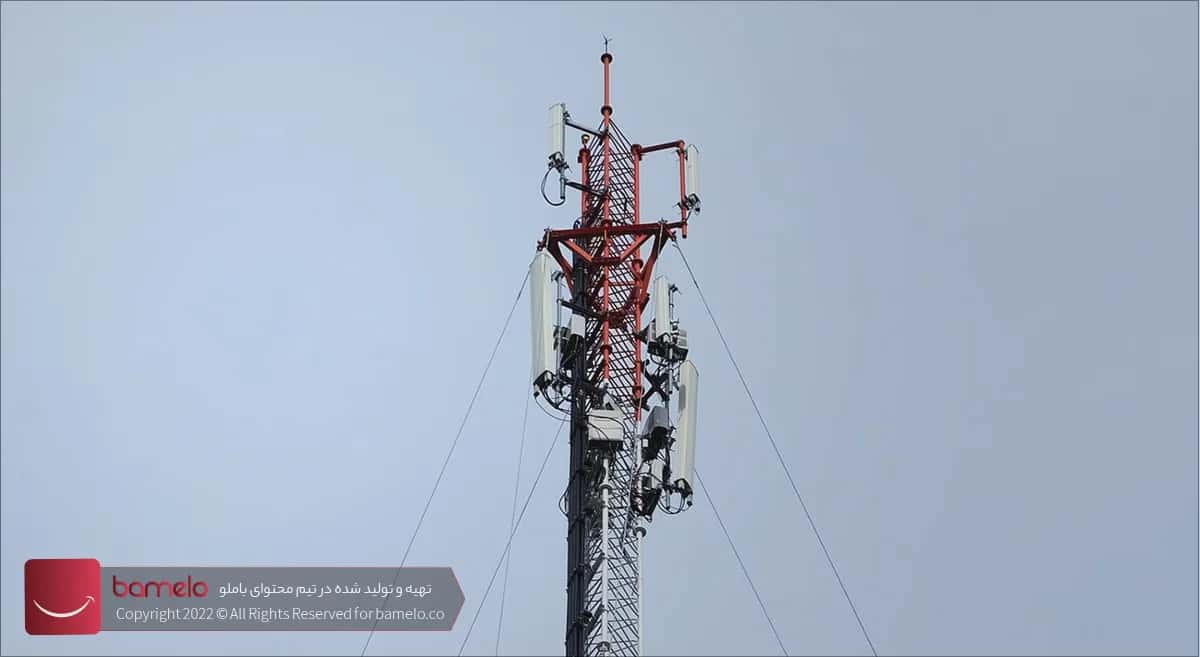

دکل مهاری سازه‌ای فلزی، سه یا چهاروجهی است که با استفاده از سیم‌های مهار، مهارکش‌ها، انکربولت، صفحه تعادل، میله عصایی و سایر متعلقات تثبیت می‌شود. این دکل‌ها به‌دلیل طراحی خاص و اتصالات نگهدارنده، توان تحمل فشارهای محیطی مانند باد و طوفان را دارند و عملکردی مشابه یک قایق بادبانی در برابر نیروهای جانبی از خود نشان می‌دهند. پوشش گالوانیزه گرم، استحکام و مقاومت سازه را در برابر خوردگی افزایش می‌دهد و امکان نصب تجهیزات مختلف مخابراتی، رادیویی و اینترنتی را روی آن فراهم می‌سازد. در این مقاله قصد داریم نگاهی دقیق‌تر به طراحی مهندسی، ویژگی‌ها و انواع دکل‌های مهاری داشته باشیم و نکات فنی مهمی را با شما به اشتراک بگذاریم.
چنانچه درباره دکل مهاری آگاهی کامل دارید و قصد خرید، مشاهده انواع دکل مهاری و استعلام قیمت دارید می‌توانید همین حالا وارد صفحه مربوطه شوید یا با کارشناسان ما تماس بگیرید.
قیمت خرید انواع دکل مهاری تماس با کارشناس
جالب است بدانید که رکورد بلندترین دکل مخابراتی مهاری متعلق به دکل مهاری مربوط به کشور ایالات متحده آمریکا با ارتفاع 629 متر است. در ایران عزیزمان هم این رکورد مربوط به دکل تلویزیونی زیباکنار (با ارتفاع 365 متر) است که خود را به رخ جهانیان کشانده است.

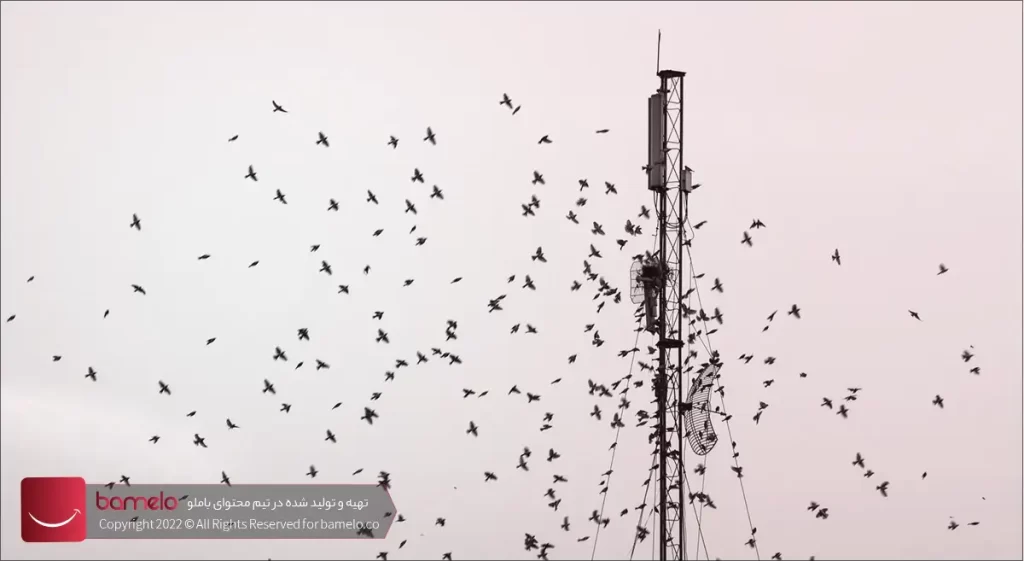

آیا دکل‌های مهاری برای انسان‌ها ضرر دارد؟
در یک کلام باید بگوییم؛ خیر ضرری ندارد. اگر همچنان به‌دنبال توضیحات بیشتری هستید در مورد سوال آیا دکل‌های مهاری برای انسان‌ها ضرر دارد؟ باید به شما بگوییم؛ دکل یک سازه‌ی فلزی است و مانند هر فلز دیگری خود به‌تنهایی ضرری ندارد ولی تجهیزاتی که روی آن قرار میگیرد، مانند تجهیزات BTS و تلفن همراه ممکن است ضررهایی را به‌دنبال داشته باشد؛ هرچند موضوع آسیب به سلامت انسان‌ها در سرتاسر جهان و توسط سازمان جهانی بهداشت (WHO) هنوز به اثبات نرسیده است.
به‌طورکلی، از دکل‌های مهاری برای دکل‌های ارتباط رادیویی مثل بی‌سیم‌های کلانتری، اورژانس و آتش‌نشانی و شبکه‌های اینترنتی استفاده می‌شود و تجهیزات تلفن همراه به‌دلیل وزن بالا معمولا روی دکل مهاری قرار نمی‌گیرند. آسیب دکل مهاری و تجهیزات مناسب آن ممکن است، در حد یک رادیوی کوچک خانگی و یا یک مودم وای فای باشد که میتوان گفت، مانند یک کبریت بی‌خطر است و هیچ گونه ضرری به افراد سالمند یا بانوان باردار یا شیرده وارد نمی‌کند.
از آنجایی که گسترش تلفن همراه و تجهیزات ارتباطی قدمت خیلی زیادی ندارند، ممکن است هنوز خطرات و آسیب های آن در درازمدت آشکار نشده باشد، پس صادقانه باید بگوییم بهتر است فاصله ی استاندارد با این نوع دکل ها را رعایت کنید و از ضرب‌المثل قدیمی «کار از محکم کاری عیب نمی‌کنه» پیروی کنیم.
تاریخچه دکل‌های مهاری
اگر همیشه می‌خواستید بدانید، که دکل مهاری چیست؟ و اصلا از کجا شروع به تولید شده، این بهترین مطلب، برای پاسخ به جواب سوال شما است؛ اما اگر صرفا ضرب العجلی می‌خواهید پاسخ سوال خود را از این مطلب پیدا کنید، می‌توانید این قسمت را نادیده بگیرید.
تولید دکل مهاری نیز مانند هر وسیله دیگری از یک ایده شروع شد، این ایده در ذهن جناب آقای دوایت رون در سال ۱۹۴۸ جرقه زد و تصمیم گرفت برای رفع نیازهای ارتباطی شرکت کانادایی به نام ROHN تاسیس کند؛ ابتدا هدفش ساخت یک سازه موقت و قابل حمل در سریع‌ترین زمان ممکن بود، به‌همین‌دلیل دکل‌های تلویزیونی کوچک را وارد خط تولید کرد؛ اما با گذشت زمان آقای رون به فکر طراحی و ساخت دکل‌های بزرگتر و کاربردی‌تر افتاد که تقریبا شبیه به دکل‌های مهاری امروزی بود.
معرفی دکل‌های مهاری به بازار، به‌دلیل سرعت نصب، قابلیت جا‌به‌جایی و قیمت مناسب، همه‌ی توجه‌ها را به خود جلب کرد و این سازه‌ی کاربردی و دل‌فریب به صنایع مختلف از جمله ارتباطات، انتقال برق، ناوبری و هواشناسی هم نفوذ کرد تا جایی‌که امروزه اهمیت حضورش برای انتقال اینترنت و ارتباطات بی‌سیم در مناطق مختلف جهان غیر قابل‌انکار است.
امیدواریم با خواندن تاریخچه دکل مهاری به بخشی از سوالات ذهنی شما پاسخ داده باشیم اما اگر جز افرادی هستید که دوست دارید در مورد تاریخچه‌ی دکل مهاری در ایران و جهان به‌طورکامل و با جزئیات بیشتری اطلاعات کسب کنید، می‌توانید به تاریخچه دکل مهاری و شرکت ROHN سری بزنید.
طراحی دکل مهاری

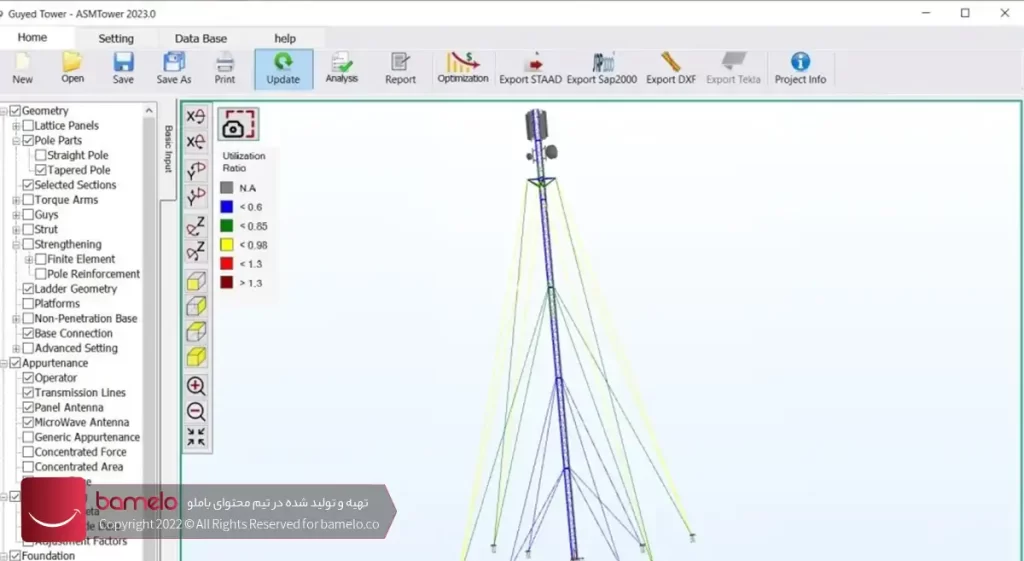

قبل از اجرای دکل مهاری، به یک طراحی عالی نیاز داریم. نرم‌افزار ASM TOWER یک نرم‌افزار کاربردی جهت طراحی، تجزیه و تحلیل دکل مهاری در این زمینه انجام می‌شود. جالب است بدانید که دکل‌های مهاری با آن عظمت، در کارگاه‌های نسبتا ساده ساخته می‌شود و به‌صورت قطعات از پیش‌ساخته به‌کار گرفته می‌شود؛ اما از جمله موارد با اهمیت در طراحی و ساخت دکل مهاری استفاده از متریال مناسب و باکیفیت است.

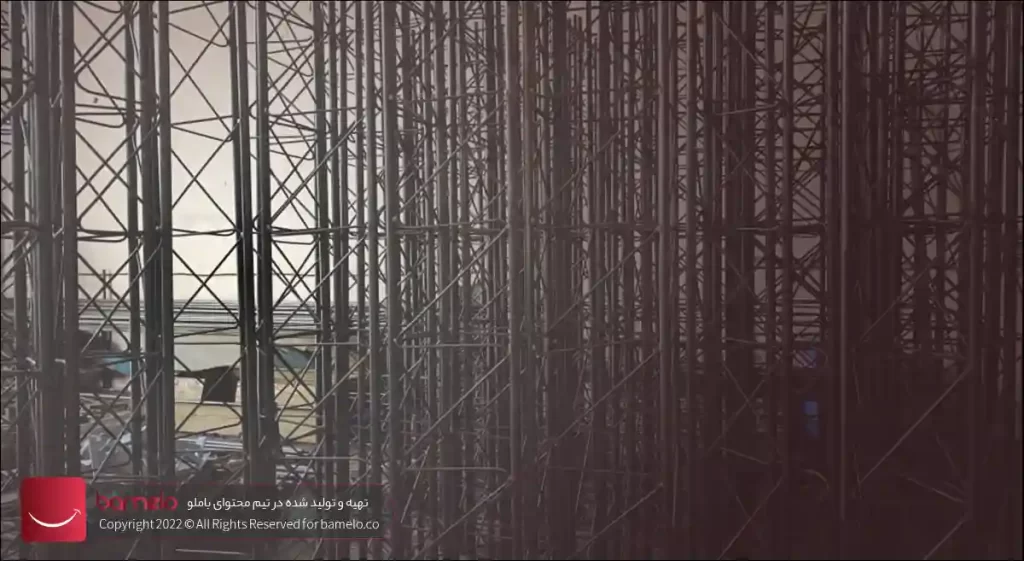

ساخت دکل مهاری نیازمند دقت بالایی است، خصوصا جوشکاری آن باید با حساسیت بالا انجام شود تا اتصالات به‌درستی و مطابق با استانداردهای فنی صورت گیرد. به‌طورکلی هر چه تعداد سکشن‌ها و پایه‌ها بیشتر شود به‌تبع حساسیت کار نیز بالا می‌رود.
همچنین به‌منظور جلوگیری از زنگ‌زدگی و فرسودگی این سازه غول پیکر فلزی تمام بخش‌ها و متعلقات آن باید با گالوانیزه گرم پوشانده شود.
مشخصات انواع دکل مهاری

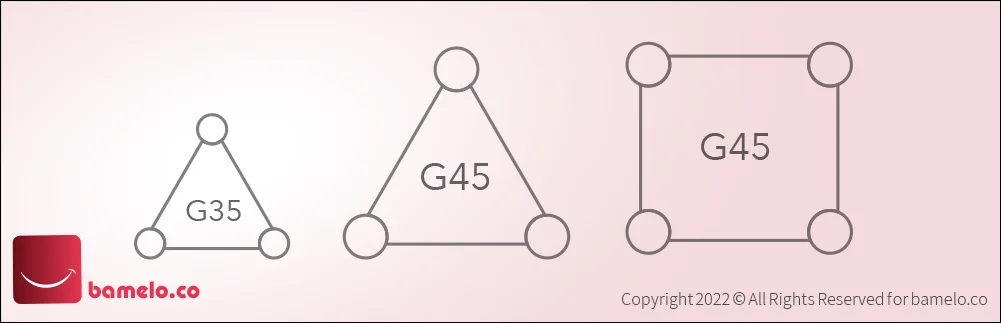

از جمله انواع مدل‌های دکل مخابراتی مهاری موجود در بازار میتوان به G۲۵، G۳۵، G۴۵، G۵۵، G۶۵ و G۸۰ اشاره کرد.
از بین انواع مدل‌های دکل مهاری، دو نوع خاص به‌نام‌های G۳۵ و G۴۵ به‌علت وزن سبک و قیمت مقرون‌به‌صرفه به‌عنوان پرکاربردترین و معروف‌ترین انواع آن‌ها شناخته می‌شوند. اگر تمایل دارید با کاربردهای این دو دکل بیشتر آشنا شوید می‌توانید مقاله 11 کاربرد دکل مهاری را بخوانید.
دکل‌های مهاری به دو دسته کلی شامل: دکل‌های سه وجهی و دکل مهاری چهار وجهی تقسیم می‌شوند.
دکل‌های سه وجهی
دکل‌های سه‌وجهی بیشتر مناسب پروژه‌هایی است که نیازی به ارتفاعات خیلی بلند ندارند، این دکل‌ها به‌دلیل داشتن ۳ لگ (leg) یا ۳ وجه، قاعده مثلثی شکل دارند. دکل مهاری سه وجهی زمانی عملکرد خوب و کاملا امنی از خود نشان می‌دهد که ارتفاع تقریبا متوسط داشته باشد، هم چنین سطح قرار گیری دکل نیز تا حدی پایدار باشد.
برای مثال، دکل مهاری G۳۵ ارتفاعی حدود ۳۵ را داراست که برای دکل‌های اینترنتی در شهر تهران مناسب است. دکل‌های سه وجهی به‌دلیل دارابودن متعلقات کمتر نسبت‌به دکل‌های چهار وجهی هزینه مقرون‌به‌صرفه‌تری دارند. دکل مهاری G45 سه‌وجهی نمونه‌ای دیگر از دکل‌های مهاری سه‌وجهی است.
دکل‌های چهار وجهی
به‌دلیل داشتن یک پایه یا لگ اضافه نسبت به دکل مهاری سه وجهی، وزن بیشتر و همچنین مقاومت بسیار زیادی نیز به همراه دارد. این دکل‌ها به‌دلیل دارابودن ساختار مربعی و پیچشی خود، در مقابل وزش باد و انواع شرایط آب‌وهوایی مقاومت بی‌نظیری از خود نشان می‌دهد. دکل چهار وجهی معمولا برای ارتفاع بالا مانند برج‌ها استفاده می‌شود. دکل مهاری G45 چهاروجهی یکی از پرکاربردترین دکل‌های چهاروجهی برای نصب تجهیزات سنگین مخابراتی است.
اگر برای انتخاب مدل دکل مهاری و یا ارتفاع مناسب با پروژه و نیاز خود تردید دارید، کارشناسان مجرب باملو آماده راهنمایی شما در این زمینه هستند، تا در هر شرایطی دکل انتخابی شما بهترین عملکرد و پایداری سازه را داشته باشد.
دکل مهاری چه چهار وجهی و چه سه وجهی به یک سری متعلقات نیاز دارد تا مانند چرخ دنده‌های ساعت کارشان را به بهترین شکل انجام دهند و ایمنی سازه را تامین کنند.
شما می‌توانید برای خرید دکل مهاری G35 سه وجهی، G45 سه وجهی و G45 چهار وجهی با بهترین قیمت همین حالا به‌راحتی اقدام کنید.

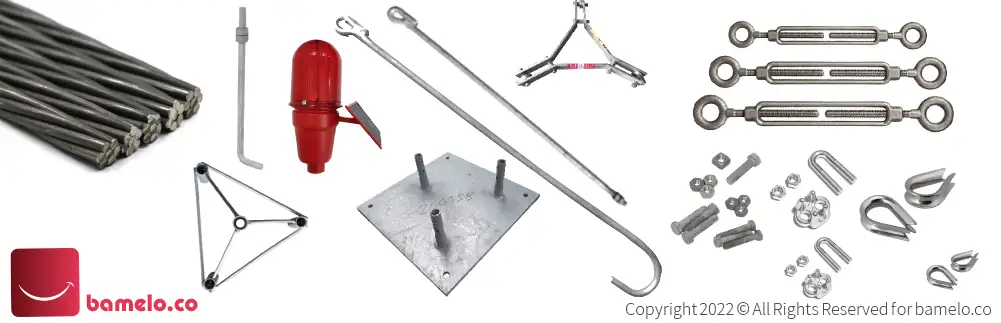

متعلقات دکل مهاری کدام است؟
خب تا این جای مطالبی که براتون گفته شد آموزنده بود؟ به بخشی از سوالات ذهنتون تونستیم پاسخ بدیم؟ اما باید بگم که الان وقتش رسیده که در مورد متعلقات دکل مخابراتی مهاری صحبت کنیم که با اطلاعات درست هزینه کنید. برای اطلاعات بیشتر درمورد هریک از متعلقات دکل مهاری می‌توانید به صفحه متعلقات دکل مهاری یا تجهیزات دکل مهاری سر بزنید.
همان‌طورکه در بالا گفته شد دکل به‌تنهایی اجرا نمی‌شود مگر با متعلقات مربوط به خودش؛ این متعلقات شامل:
- میله عصایی دکل مهاری
- صفحه تعادل یا ذوزنقه دکل
- صفحه پشت دکل مهاری
- پیچ‌ومهره دکل مهاری
- مهارکش دکل
- گوشواره دکل مهاری
- کرپی سیم مهار دکل
- سیم بکسل دکل مهاری
- کمربند دکل مهاری
- تاج دکل مهاری
- بیس دکل مهاری
- سیم بکسل دکل مهاری: یکی از مهم‌ترین تجهیزات دکل، سیم مهار دکل است که به‌منظور اتصال دکل به زمین و همچنین ایجاد پایداری ضروری است که سیم مهار باید از انعطاف‌پذیری مناسبی نیز برخوردار باشد.
- مهارکش دکل: به‌منظور کاهش یاعدم ایجاد لرزش در سیم مهار به‌کار می‌رود و نقش بسیار مهمی ایفا می‌کند.
- کرپی سیم مهار دکل: برای محکم‌کردن اتصالات سیم‌ها استفاده می‌شود.
- گوشواره دکل مهاری: به منظور حفظ و حمایت از سیم‌ها در نقاط اتصال به‌کار می‌رود؛ به زبان ساده‌تر، سیم دور گوشواره قرار میگیرد تا شکسته نشود و سالم بماند.
- کمربند دکل مهاری: یکی دیگر از اجزای مهم برای از بین‌رفتن لرزش، خصوصا دکل‌های با ارتفاع بالا استفاده می‌شود. قابل اجرا در دکل‌های مخابراتی مهاری سه وجهی و چهار وجهی است.
- انکربولت و میله عصایی دکل مهاری و پیچ‌ومهره دکل مهاری: همه این سه موارد به‌عنوان محکم‌کردن ساختمان دکل و جلوگیری از لغزیدن آن هنگام شرایط جوی و فشارهای وارده به‌شمار می‌رود.
در کل باید بدانید، هر یک از این متعلقات نقش حیاتی در عملکرد کلی دکل‌های مخابراتی مهاری دارند و بدون آن‌ها، عملکرد دکل به‌طورکامل و بهینه امکان‌پذیر نخواهد بود. (عملکرد دکل مختل خواهد شد.)
مشخصات فنی و ساختار دکل مهاری
- به بدنه دکل مهاری هم سکشن (Section) می‌گویند، طول این بدنه ۳ متر یا ۳۰۰ سانتی‌متر است.
- میلگرد بهکاررفته در این دکل ها، نمره ۸ یا ۱۰ ساده‌ی فابریک یا بدون آج است. جهت جلوگیری از زنگ‌زدگی و اکسیدشدن میله‌های موجود در دکل با مواد گالوانیزه گرم پوشیده می‌شود و پایداری سازه را در طولانی مدت ایجاد می‌کند.
- وزن هر دکل حداقل ۲۵ کیلوگرم است.
- بیشترین ارتفاعی که برای دکل‌های مهاری بهکاررفته، ۷۲ متر است که این ارتفاع برای دکل‌های تجاری و پرمصرف است.
- قطر سیم مهار بهکاررفته، ۶، ۸ و ۱۰ میلی‌متر است.
- نمره مهارکش استفاده‌شده در دکل‌های مهاری، ۱۲.۱۴ و ۱۶ میلی‌متر است.
- اتصالات میله‌های دکل با استفاده از دستگاه جوش co2 یا جوش الکترونیکی صورت میگیرد.
فونداسیون دکل‌های مهاری
فونداسیون دکل مهاری به دو بخش فونداسیون دکل مهاری پشت بامی و فونداسیون دکل مهاری زمینی تقسیم می‌شود.
- فونداسیون دکل مهاری زمینی به‌منظور ایجاد استحکام پایه دکل‌های مهاری به‌کار می‌رود. این پایه‌ها مانند فونداسیون ساختمان‌سازی و برج‌سازی‌ها از سیمان پرتلند تیپ ۳، شن و ماسه و آب استفاده می‌شود. بتن ساخته‌شده با عیار بالا به‌عنوان پایه فونداسیون دکل مهاری قرار میگیرد.
- فونداسیون دکل مهاری پشت‌بامی، به دو روش انجام می‌شود:
- فونداسیون سبک دکل مهاری، به‌این‌صورت‌است؛ ابتدا ورق ایزوگام روی پشت‌بام منزل پهن می‌شود، سپس صفحه بیس ستاره ای، روی ستون اصلی ساختمان قرار میگیرد و در نهایت توسط پیچ‌ومهره، اتصال آن‌ها محکم می‌شود.
- فونداسیون بتنی، در پشت‌بام با روش بتن‌ریزی انجام می‌شود و دکل روی آن قرار میگیرد که در این روش بار نسبتا زیادی به پشت‌بام وارد می‌شود.
مزیت فونداسیون‌های پشت‌بامی این است که به‌راحتی می‌توانید نصب، اجرا یا جمع آوری کنید. در فونداسیون پشت‌بامی پس از جمع‌آوری نیازی به آب‌بندی ساختمان نیست.
اگر به اطلاعات کاملتری در زمینه انواع فونداسیون دکل نیاز دارید، می‌توانید به مقاله فونداسیون دکل چیست؟
مراجعه کنید.
کاربرد دکل مهاری
دکل‌های مهاری در زمینه‌های مختلفی کاربرد دارند. از جمله:
- نصب آنتن‌های رادیویی
- استفاده در شبکه‌های مخابراتی
- نصب دوربین‌های نظارتی
- استفاده در ایستگاه‌های هواشناسی
- نصب تجهیزات وایرلس
- تقویت سیگنال موبایل در مناطق با پوشش ضعیف
- استفاده در پروژه‌های نظامی
- نصب تجهیزات ارتباطی در مناطق کوهستانی
- استفاده در پروژه‌های تحقیقات
- استفاده به عنوان دکل‌های صاعقه‌گیر
مزایا و معایب دکل‌های مهاری
حالا به‌سراغ مزایا و معایب دکل‌های مهاری می‌رویم؛ دکل مهاری مانند همه چیزهایی که در دنیا موجود است در کنار آن مزایا و معایبی دارد که ما می‌خواهیم به آن‌ها اشاره کنیم.
مزیت دکل مهاری عبارتند از:
- وزن سبک: نصب و حمل‌ونقل آسان‌تر
- هزینه مناسب: کاهش هزینه‌های اجرایی
- مقاومت در برابر پوسیدگی: دوام بیشتر در برابر عوامل محیطی
- سرعت اجرا: زمان کمتری برای راه‌اندازی
- قیمت مقرون‌به‌صرفه: هزینه کمتری نسبت‌به دکل‌های مونوپل و خود ایستا
- سازه مقاوم: مقاومت بالا در برابر باد و زلزله با وجود وزن سبک
- جمع‌آوری آسان در کوتاهترین زمان و بدون هیچ‌گونه خرابی انجام مانند داربست که دکل‌های مهاری به دکل‌های دینامیک معروف هستند.
- فضای کمتر مورد نیاز: نسبت‌به دکل‌های خود ایستا، دکل‌های مهاری به فضای کمتری برای نصب نیاز دارند. مناسب شهرهای شلوغ مانند تهران است.
- قابلیت نصب در ارتفاعات بالا: به‌علت تحمل فشار بارهای زیاد
- تا ۱۱۰ کیلومتر بر ساعت مقاومت در برابر باد و طوفان
- سازگاری با تکنولوژی‌های جدید: دکل‌های مهاری به‌راحتی قابلیت ارتقا و اضافه‌کردن تجهیزات جدید را دارند. در گذشته شرکت‌های ارتباطی با واردکردن پیجر به ایران، امواج رادیویی را در قالب پیام و زنگ انتقال می‌دادند.
معایب دکل مهاری عبارتند از:
- نیاز به نگهداری منظم: به‌طورکلی تمام دکل‌های مهاری به سرویس دوره‌ای نیاز دارند، توجه‌به سرویس دوره‌ای در مقابله با حوادث احتمالی امری مهم است.
- محدودیت در نصب تجهیزات سنگین: به‌دلیل ساختار مهاری، نمی‌توان تجهیزات بسیار سنگین مانند شبکه‌های سلولی تلفن همراه و BTS روی آن نصب کرد.
- یک سوم ارتفاع دکل را روی زمین اشغال می‌کند.
در دنیای مدرن امروز، زمان و هزینه دو فاکتور مهم در هر پروژه‌ای است. دکل‌های مهاری با داشتن وزن سبک و نصب آسان خود، زمان و هزینه‌ی شما را به حداقل می‌رسانند. این دکل‌ها به‌علت پوشش گالوانیزه گرم به شما اطمینان می‌دهند که در برابر عوامل محیطی مانند پوسیدگی و خوردگی مقاوم باشند.
استانداردهای مرتبط با دکل مهاری چیست؟
استاندارد ۲۸۰۰ ایران به‌عنوان یکی از استانداردهای ملی در زمینه‌ی ساخت و نصب دکل‌های مهاری بسیار اهمیت دارد. این استاندارد توسط مراجع مربوطه در ایران تدوین شده و مشخصات و مقررات مربوط به دکل‌های مهاری را تعیین می‌کند. استفاده از این استاندارد در ساخت و نصب دکل‌های مهاری ضروری است تا از کیفیت و ایمنی این سازه‌ها اطمینان حاصل شود.
اگر مایل بودید که مطالب دقیق‌تری از استانداردهای دکل‌های مخابراتی مهاری را مطالعه کنید؛ ما یک مقاله در قالب استانداردهای دکل مهاری تهیه خواهیم کرد که در آینده می‌توانید مطالعه کنید.

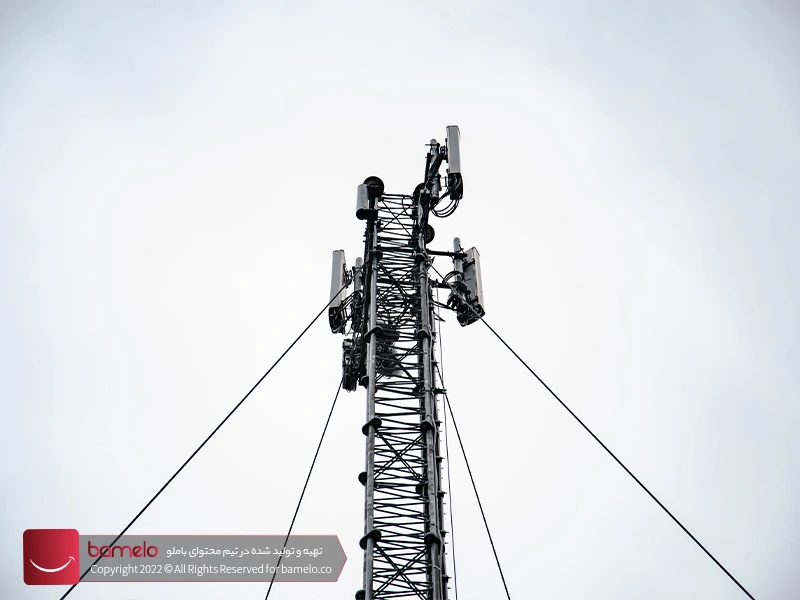

نحوه نصب دکل مهاری
نصب این سازه‌ی فلزی جز مراحل مهم و پرخطر به‌حساب می‌آید و معمولا به‌صورت دستی و توسط دستگاهی به‌نام چین پل انجام می‌شود. برای نصب دکل‌های مهاری به دو نیروی متخصص به‌طور همزمان نیاز است که یک نفر پای دکل و دیگری کنار چین پل برای بالاکشیدن و محکم‌کردن قطعات بایستد.
بگذارید خیالتان را راحت کنم نصب دکل مهاری به هیچ عنوان کار خودتان نیست و باید این کار را حتما و حتما به نیروی متخصص و مجرب بسپارید. با این اوصاف اگر برای نصب دکل مهاری به اطلاعات بیشتری نیاز دارید می‌توانید به مقاله صفر و صد دکل مهاری سر بزنید.
بایدها و نبایدهای حیاتی دکل‌های مخابراتی مهاری
باید حتما به این موضوع توجه کنید که تنها وسواس، هنگام خرید دکل مهاری کافی نیست؛ بلکه دکل مهاری به‌مرورزمان یک سری مراقبت‌ها و بررسی‌ها برای حفظ ایمنی خود طلب می‌کند.
دکل مهاری لازم است هر ۶ ماه یکبار توسط افراد متخصص سرویس و رگلاژ آن چک شود تا تمام قطعات و سکشن‌ها مورد بررسی قرار گیرد اگر در این زمینه نیاز به اطلاعات بیشتری دارید می‌توانید مقاله‌ی «چگونه ایمنی دکل مهاری خود را بیشتر کنیم» را مطالعه کنید.
یادتان باشد صرفه جویی هزینه در این زمینه ممکن است تبعات جبران ناپذیری به همراه داشته باشد، به زبان ساده‌تر بگوییم این تنها جایی است که نباید به پول اهمیت بدهید؛ زیرا پای جان انسان در میان است.
جمع‌بندی
خب بالاخره رسیدیم به بخش انتهایی مقاله که با یک جمع‌بندی کلی، توضیحات جامع و کاملی درباره «دکل مهاری چیست؟» دادیم تا شما را در انتخاب و نهایی‌کردن خرید دکل‌های مهاری هدایت کنیم. دکل‌های مهاری بسته‌به میزان فضایی که اشغال می‌کنند و هزینه‌ای که در برمی‌گیرد، متفاوت است. حال کافیست روند کارتان را با پشتیبانی سایت باملو در میان بگذارید تا شما را راهنمایی کنند یا از طریق سایت قیمت خرید انواع دکل مهاری و مشخصات آن را مشاهده کنید.
به‌طورکلی، دکل مهاری به علت وزن سبک و هزینه مناسبی که دارد قابل‌نصب در کارخانه، سوله‌ها و حتی پشت‌بام منازل، خصوصاً در شهرهایی مانند تهران، اصفهان، مشهد، شیراز و شهرهای شمالی از جمله گیلان، مازندران، آمل، بابل و ساری که تراکم جمعیت بسیار زیاد است، است. دکل مهاری به کمک متعلقات خود وزن تجهیزات مخابراتی، ارتباطی بی‌سیم را به‌راحتی تحمل می‌کند. دکل مهاری به کمک انواع تجهیزات اینترنت همراه اول، رایتل و ایرانسل را در نقاط مختلف کشور فراهم می‌کند. این دکل باتوجه‌به میزان تجهیزات، موقعیت نصب و ارتفاع در دو مدل سه‌وجهی و چهاروجهی تولید و به دو صورت فونداسیون زمینی یا پشت‌بامی نصب می‌شود.
