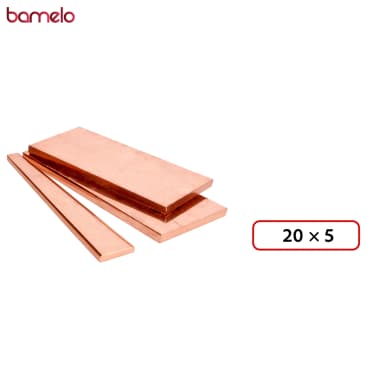

تسمه مسی تمام مس 20×5؛ شاخه 4 متری هادی مسیِ تخت سیستم ارت و حفاظت صاعقه است؛ همان مسیری که جریان خطا یا جریان صاعقه را از تجهیز به الکترود زمین می‌رساند.
مطابق باIEC 62561-2IEC 60364-5-54IEC 60949
مقطع را جریان اتصال کوتاه تعیین می‌کند
اندازه‌ی تسمه سلیقه‌ای نیست: باید جریان خطا را در مدت عملکرد حفاظت تحمل کند بدون اینکه از دمای مجازش عبور کند. رابطه‌ی آدیاباتیک همین را می‌گوید.
برای خطای ۲۵ کیلوآمپر با زمان قطع ۱ ثانیه، مقطع لازم حدود ۱۷۵ میلیمتر مربع میشود؛ یعنی تسمهی ۳۲×۶ انتخاب راحت است و ۲۵×۶ درست روی مرز قرار می‌گیرد.
مس یا گالوانیزه
هدایت فولاد گالوانیزه حدود ۱۵ تا ۲۰ درصد مس است؛ یعنی برای همان وظیفه به مقطعی نزدیک به ۱.۸ برابر نیاز دارد. عمر خوردگی مس در حد دهه‌هاست، در حالی که پوشش روی در گالوانیزه به‌مرور تمام میشود.
تسمه را حدود نیم متر زیر سطح زمین اجرا کنید؛ در این عمق رطوبت خاک پایدارتر است و مقاومت زمین کمتر نوسان می‌کند.
کدام مقطع برای کدام کار
۳۰×۳ میلی‌مترسطح مقطع ۹۰ میلیمتر مربع؛ مناسب هادی نزولی و بونیدینگ تجهیزات کوچک.
۲۵×۵ میلی‌مترسطح مقطع ۱۲۵ میلیمتر مربع؛ مناسب ارت تجهیزات و شبکه‌های با جریان خطای متوسط.
۲۵×۳ میلی‌مترسطح مقطع ۷۵ میلیمتر مربع؛ مناسب هادی نزولی و بونیدینگ تجهیزات کوچک.
۲۰×۵ میلی‌مترسطح مقطع ۱۰۰ میلیمتر مربع؛ مناسب هادی نزولی و بونیدینگ تجهیزات کوچک.
۲۰×۱۰ میلی‌مترسطح مقطع ۲۰۰ میلیمتر مربع؛ مناسب ارت تجهیزات و شبکه‌های با جریان خطای متوسط.
۲۰×۳ میلی‌مترسطح مقطع ۶۰ میلیمتر مربع؛ مناسب هادی نزولی و بونیدینگ تجهیزات کوچک.
۱۲۰×۱۰ میلی‌مترسطح مقطع ۱۲۰۰ میلیمتر مربع؛ مناسب شبکه‌های اصلی و پست‌ها با جریان خطای بالا.
۱۰۰×۲۰ میلی‌مترسطح مقطع ۲۰۰۰ میلیمتر مربع؛ مناسب شبکه‌های اصلی و پست‌ها با جریان خطای بالا.
برای اجرا لازم دارید
کلمپ تسمه به میلهقالب و پودر کدولدخم‌کن تسمهبست دیواری تسمه
