معرفی کوتاه استاندارد DIN پیچ‌ومهره

استاندارد DIN پیچ‌و‌مهره یک زبان مشترک جهانی برای صنعت اتصال‌دهنده‌هاست. این استاندارد که توسط مؤسسه استاندارد آلمان تدوین شده است، کمک می‌کند پیچ‌ها، مهره‌ها و واشرها در هر جای دنیا با یکدیگر هم‌خوانی داشته باشند. یعنی وقتی شما پیچ یا مهره‌ای با کد DIN سفارش می‌دهید، مطمئن هستید محصولی با ابعاد، رزوه و کیفیت مشخص دریافت می‌کنید.
برای ساده‌ترشدن موضوع، تصور کنید پیچ‌ومهره مثل قطعات یک پازل هستند. اگر هر کارخانه اندازه و شکل دلخواه خودش را تولید کند، قطعات هیچ‌وقت به هم نمی‌خورند. اما با استاندارد DIN، همه قطعات (even اگر در کشورهای مختلف ساخته شوند) در کنار هم جور و سازه بدون دردسر کامل می‌شود.
به‌همین‌دلیل است که وقتی نامی مثل «DIN 933» را می‌شنوید، دقیقاً می‌دانید با چه نوع پیچی طرف هستید و دیگر نیازی به توضیح اضافه یا آزمون و خطا وجود ندارد.

اهمیت استاندارد DIN در صنعت پیچ‌و‌مهره

استاندارد DIN در پیچ‌و‌مهره فقط یک عدد حک‌شده روی محصول نیست؛ بلکه نشانه‌ای از اطمینان، کیفیت و صرفه‌جویی در هزینه و زمان پروژه است. وقتی شما به‌عنوان پیمانکار یا مهندس، پیچ‌و‌مهره‌ای با استاندارد DIN انتخاب می‌کنید، مطمئن هستید محصولی می‌خرید که از نظر ابعاد، رزوه، مقاومت و پوشش سطحی دقیقاً مطابق استاندارد جهانی تولید شده است.

در عمل، این یعنی:

• هر مهره‌ای به‌راحتی روی پیچ DIN بسته می‌شود، حتی اگر از تولیدکننده‌ای دیگر باشد.
• دیگر نیازی به آزمون‌وخطا یا خرید اضافی برای اطمینان از سازگاری ندارید.
• پروژه با سرعت بیشتری جلو می‌رود و تأخیر ناشی از استفاده از قطعات غیراستاندارد حذف می‌شود.
• ریسک خرابی یا شکست اتصال به حداقل می‌رسد و ایمنی سازه تضمین می‌شود.

به‌همین‌دلیل است که امروز در صنایع بزرگی مثل ساختمان، نفت‌وگاز، خودروسازی و تجهیزات صنعتی، خرید پیچ‌و‌مهره DIN یک انتخاب هوشمندانه و اقتصادی به‌شمار می‌رود. اگر به‌دنبال محصولی هستید که خیال شما را از بابت کیفیت و سازگاری راحت کند، پیچ‌و‌مهره با استاندارد DIN دقیقاً همان چیزی است که نیاز دارید.

حتما بخوانید: تفاوت پیچ‌ومهره گرید 8.8 با گرید 10.9

استاندارد DIN چیست؟

استاندارد DIN پیچ‌و‌مهره در واقع یک الگوی مشخص برای تولید پیچ، مهره و واشر است. این الگو تعیین می‌کند که هر محصول دقیقاً چه ابعاد، رزوه، مقاومت و شکل ظاهری داشته باشد. نتیجه این می‌شود که اگر شما یک پیچ DIN بخرید، مطمئن هستید که مهره DIN همان سایز هم روی آن به‌راحتی بسته می‌شود؛ حتی اگر از کارخانه یا کشوری دیگر تولید شده باشد.
به‌زبان‌ساده، DIN مثل یک زبان مشترک بین همه تولیدکنندگان و مصرف‌کنندگان پپیچ‌و‌مهره است.

تاریخچه و سازمان DIN آلمان

کلمه DIN مخفف عبارت Deutsches Institut für Normung به‌معنی «مؤسسه استاندارد آلمان» است. این سازمان در سال ۱۹۱۷ شروع به کار کرد و هدفش ایجاد هماهنگی در صنایع مختلف بود. خیلی زود، استانداردهای DIN به‌دلیل دقت بالا، در سراسر اروپا و بعد در جهان رواج پیدا کردند.
امروز وقتی مهندسان و پیمانکاران اسم DIN را می‌شنوند، ناخودآگاه آن را با کیفیت آلمانی و اعتماد در پروژه‌ها یکی می‌دانند.

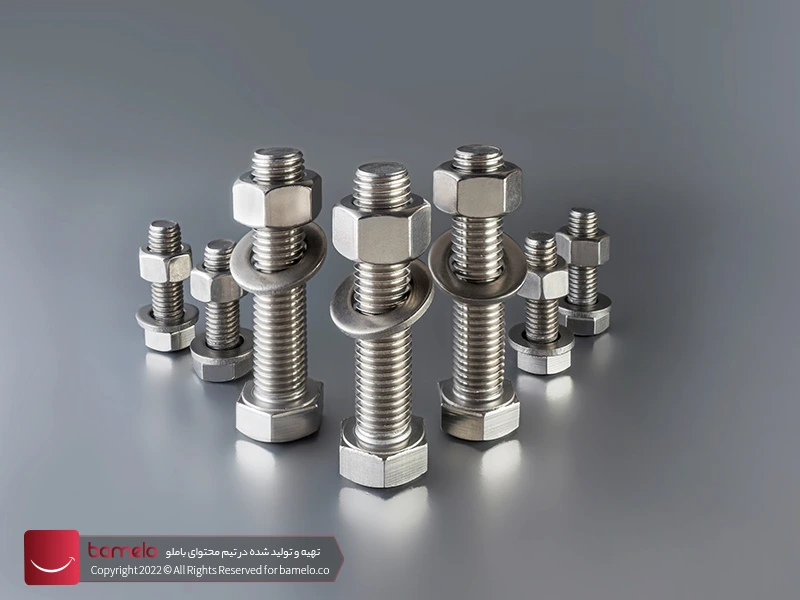

تفاوت DIN با ISO و سایر استانداردها

شاید برایتان سؤال باشد: DIN چه فرقی با ISO یا ASTM دارد؟

• DIN: قدیمی‌ترین و پرکاربردترین استاندارد پیچ‌و‌مهره، مخصوصاً در اروپا و خاورمیانه.
• ISO: استاندارد جهانی است. بسیاری از استانداردهای DIN بعدها معادل ISO پیدا کردند. مثلاً DIN 933 تقریباً همان ISO 4017 است.
• ASTM: استاندارد آمریکایی است که بیشتر در پروژه‌های نفت، گاز و سازه‌های خاص در آمریکا استفاده می‌شود.
  پس اگر در ایران یا اروپا کار می‌کنید، بیشتر با DIN سروکار خواهید داشت. اگر پروژه بین‌المللی باشد، معمولاً معادل ISO هم ذکر می‌شود.

پرکاربردترین استانداردهای DIN پیچ‌و‌مهره

استانداردهای DIN برای انواع پیچ، مهره و واشر، هرکدام با شماره مخصوص شناخته می‌شوند. این شماره‌ها دقیقاً مشخص می‌کنند که محصول چه ابعادی دارد، شکل گل یا سر آن چیست، رزوه‌اش چگونه است و برای چه کاربردی طراحی شده است.

پیچ‌ها

• DIN 933: پیچ شش‌گوش تمام‌دنده در کلاس‌های 8.8، 10.9 و 12.9 تولید می‌شود و قطر 4 تا 30 میلی‌متر را پوشش می‌دهد.
• DIN 558: پیچ شش‌گوش تمام‌دنده کلاس 8.8 برای قطر 5 تا 36 میلی‌متر؛ معمولاً در طول‌های کوتاه استفاده می‌شود.
• DIN 931: پیچ شش‌گوش نیم‌دنده در کلاس‌های 8.8، 10.9 و 12.9 برای قطر 4 تا 30 میلی‌متر.
• DIN 601: پیچ شش‌گوش نیم‌دنده کلاس 4.8 برای قطر 5 تا 36 میلی‌متر.
• DIN 7990: پیچ شش‌گوش نیم‌دنده کلاس 10.9 برای قطر 12 تا 30 میلی‌متر؛ پرکاربرد در سازه‌های فلزی.
• DIN 6914: پیچ شش‌گوش گل‌درشت کلاس 10.9 که همراه با مهره DIN 6915 و واشر DIN 6916 استفاده می‌شود؛ معمولاً در قطر 12 تا 30 میلی‌متر تولید می‌گردد.
• DIN 6921: پیچ شش‌گوش سر فلنج‌دار (واشر‌دار) در کلاس‌های 4.8 و 8.8، نیم‌دنده.
• DIN 912: پیچ آلن سر استوانه‌ای در کلاس‌های 8.8، 10.9 و 12.9، معمولاً با قطر 3 تا 20 میلی‌متر.
• DIN 913: پیچ آلن مغزی سر تخت برای قطر 3 تا 20 میلی‌متر.
• DIN 914: پیچ آلن مغزی سر مخروطی برای قطر 3 تا 20 میلی‌متر.
• DIN 915: پیچ آلن مغزی سر پخ.

مهره‌ها

• DIN 934: مهره شش‌گوش استاندارد متریک؛ مناسب برای انواع پیچ شش‌گوش و آلن.
• DIN 985: مهره شش‌گوش قفلی با نایلون‌لاک، مقاوم در برابر لرزش.
• DIN 439: مهره شش‌گوش نازک برای اتصالات کم‌جا یا قفل‌کردن.
• DIN 1587: مهره سرگرد (کاپ‌نات) برای محافظت و زیبایی.
• DIN 6915: مهره سنگین (گوشت‌دار) همراه با پیچ‌های HV، معمولاً در قطر 12 تا 32 میلی‌متر.

واشرها

• DIN 125: واشر تخت استاندارد.
• DIN 127: واشر فنری (ضدلرزش).
• DIN 9021: واشر تخت پهن برای توزیع بار بیشتر.
• DIN 6916: واشر سنگین HV برای پیچ‌و‌مهره‌های سازه‌ای.

حتما بخوانید: علائم حک‌شده روی پیچ‌و‌مهره به چه معناست؟

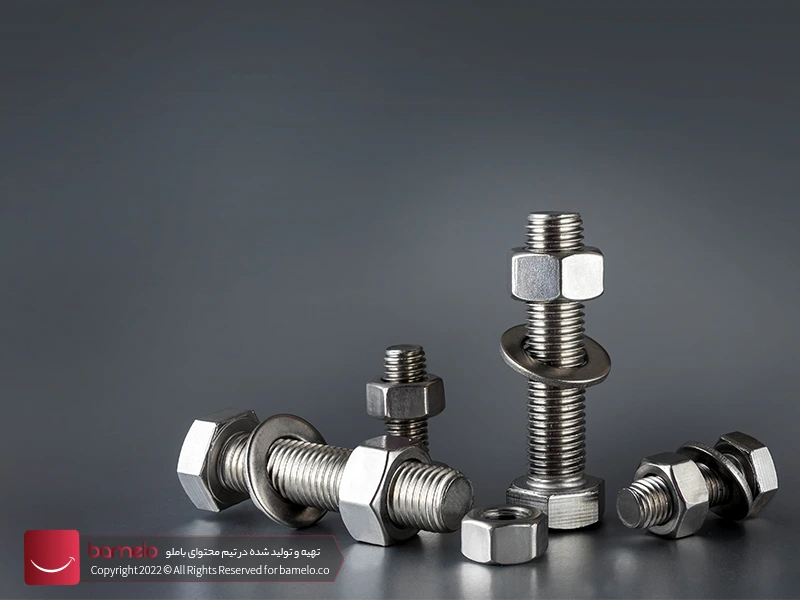

تفاوت پیچ نیم‌دنده DIN 931 و تمام‌دنده DIN 933

پیچ‌های شش‌گوش در استاندارد DIN بسته‌به طول رزوه به دو گروه اصلی تقسیم می‌شوند: تمام‌دنده (DIN 933) و نیم‌دنده (DIN 931). هرچند هر دو نوع از نظر شکل گل و مشخصات عمومی مشابه هستند، اما اختلاف در طول رزوه‌کاری تأثیر مستقیمی بر رفتار مکانیکی و کاربرد آن‌ها دارد.

پیچ‌های DIN 933 به‌صورت تمام‌دنده تولید می‌شوند؛ یعنی کل طول ساقه پیچ دارای رزوه متریک است. این طراحی امکان درگیری کامل مهره در هر نقطه از پیچ را فراهم می‌کند و برای اتصالاتی با ضخامت کم یا اتصالات عمومی که نیاز به تنظیم طول پیچ وجود دارد، انتخاب ایده‌آل محسوب می‌شود. در عوض، به‌دلیل رزوه‌کاری کامل، مقاومت کششی و خمشی این نوع پیچ در مقایسه با نیم‌دنده اندکی کاهش می‌یابد.

پیچ‌های DIN 931 تنها بخشی از طول بدنه را رزوه دارند و مابقی ساقه به‌صورت صاف و بدون رزوه باقی می‌ماند. این بخش صاف باعث افزایش سطح مقطع مؤثر پیچ و در نتیجه افزایش استحکام کششی و برشی آن می‌شود. به‌همین‌دلیل، پیچ‌های نیم‌دنده برای اتصالاتی با بارگذاری سنگین، مانند سازه‌های فلزی، تجهیزات صنعتی و دکل‌های مخابراتی توصیه می‌شوند.

مزایا و اهمیت استفاده از استاندارد DIN پیچ‌و‌مهره

استفاده از پیچ‌ومهره‌های تولیدشده براساس استاندارد DIN فقط یک انتخاب معمولی نیست؛ بلکه بخشی از مدیریت کیفیت و ایمنی در پروژه‌های صنعتی محسوب می‌شود. این استاندارد با ایجاد یک زبان مشترک جهانی، تضمین می‌کند که هر قطعه دقیقاً مطابق مشخصات فنی طراحی شده باشد.

از مهم‌ترین مزایا و دلایل اهمیت آن می‌توان به موارد زیر اشاره کرد:

• یکپارچگی و سازگاری جهانی: قطعات تولیدشده در کارخانه‌های مختلف (حتی در کشورهای متفاوت) به‌دلیل رعایت استاندارد DIN، به‌طورکامل با هم سازگارند.
• اطمینان از کیفیت و استحکام: تمامی محصولات DIN در کلاس‌های مقاومتی مشخص (مانند 8.8، 10.9 و 12.9) تولید می‌شوند و نتایج مکانیکی قابل‌پیش‌بینی دارند.
• سهولت در طراحی و مهندسی: طراحان و مهندسان بدون نگرانی از تفاوت ابعاد یا رزوه، می‌توانند نقشه‌ها و سازه‌ها را براساس استاندارد DIN تهیه کنند.
• کاهش ریسک در اجرا: استفاده از قطعات غیراستاندارد ممکن است منجر به خرابی اتصال یا حتی حوادث شود. DIN این ریسک را به حداقل می‌رساند.
• صرفه‌جویی اقتصادی: انتخاب محصولات استاندارد باعث کاهش دوباره‌کاری، جلوگیری از خرید اضافی و کاهش هزینه‌های نگهداری می‌شود.
• سهولت در خرید و سفارش: وقتی کد DIN مشخص باشد (مثلاً DIN 933 یا DIN 985)، پیمانکار یا خریدار دقیقاً می‌داند چه محصولی نیاز دارد و احتمال خطا در تأمین نزدیک به صفر می‌شود.

به‌همین‌دلایل، در صنایع بزرگی مثل نفت‌وگاز، پتروشیمی، خودروسازی، ساختمان و تجهیزات سنگین، استفاده از پیچ‌و‌مهره DIN، نه‌تنها توصیه؛ بلکه یک الزام مهندسی و قراردادی است.

در دنیای پیچیده پروژه‌های صنعتی و ساختمانی، استفاده از محصولات استاندارد یک انتخاب هوشمندانه نیست؛ بلکه یک الزام مهندسی است. پیچ‌ومهره‌های تولیدشده براساس استاندارد DIN، کیفیت، سازگاری و ایمنی پروژه را تضمین می‌کنند.

با انتخاب DIN

1. از سازگاری قطعات مطمئن می‌شوید.
2. کیفیت و استحکام اتصال تضمین می‌شود.
3. ریسک خرابی و هزینه‌های دوباره‌کاری کاهش می‌یابد.
4. فرآیند خرید و تأمین ساده‌تر و سریع‌تر انجام می‌شود.

به‌همین‌دلیل است که در بیشتر پروژه‌های عمرانی، نفت‌و‌گاز، پتروشیمی، خودروسازی و حتی صنایع ظریف، خرید پیچ‌ومهره DIN یک سرمایه‌گذاری مطمئن برای موفقیت پروژه به‌شمار می‌رود.

جدول استاندارد DIN پیچ‌و‌مهره

جمع‌بندی…

پیچ‌ومهره‌های استاندارد DIN نه‌تنها کیفیت و سازگاری پروژه را تضمین می‌کنند؛ بلکه خرید و تأمین آن‌ها نیز ساده‌تر و مطمئن‌تر است. به‌همین‌دلیل در بیشتر صنایع مهم، انتخاب DIN یک الزام مهندسی و اقتصادی محسوب می‌شود.
