علائم حک شده روی پیچ و مهره به چه معناست؟

کدخوانی علائم حک شده روی پیچ و مهره پر از رمز و راز است و با خواندن آن به شناسنامه‌ی پیچ و مهره مانند: کلاس پیچ و مهره استحکام کششی، استحکام تنشی، قطر، کیفیت و درجه‌ی آن‌ها دست پیدا میکنیم. اعداد روی پیچ و مهره معمولا بر اساس استاندارد‌های ASTM، SAE، METRIC، DIN و USS ثبت میشود. البته ممکن است شرکت‌های تولید کننده طی عملیات حرارتی بر روی سر پیچ، برند خود را حک کنند.

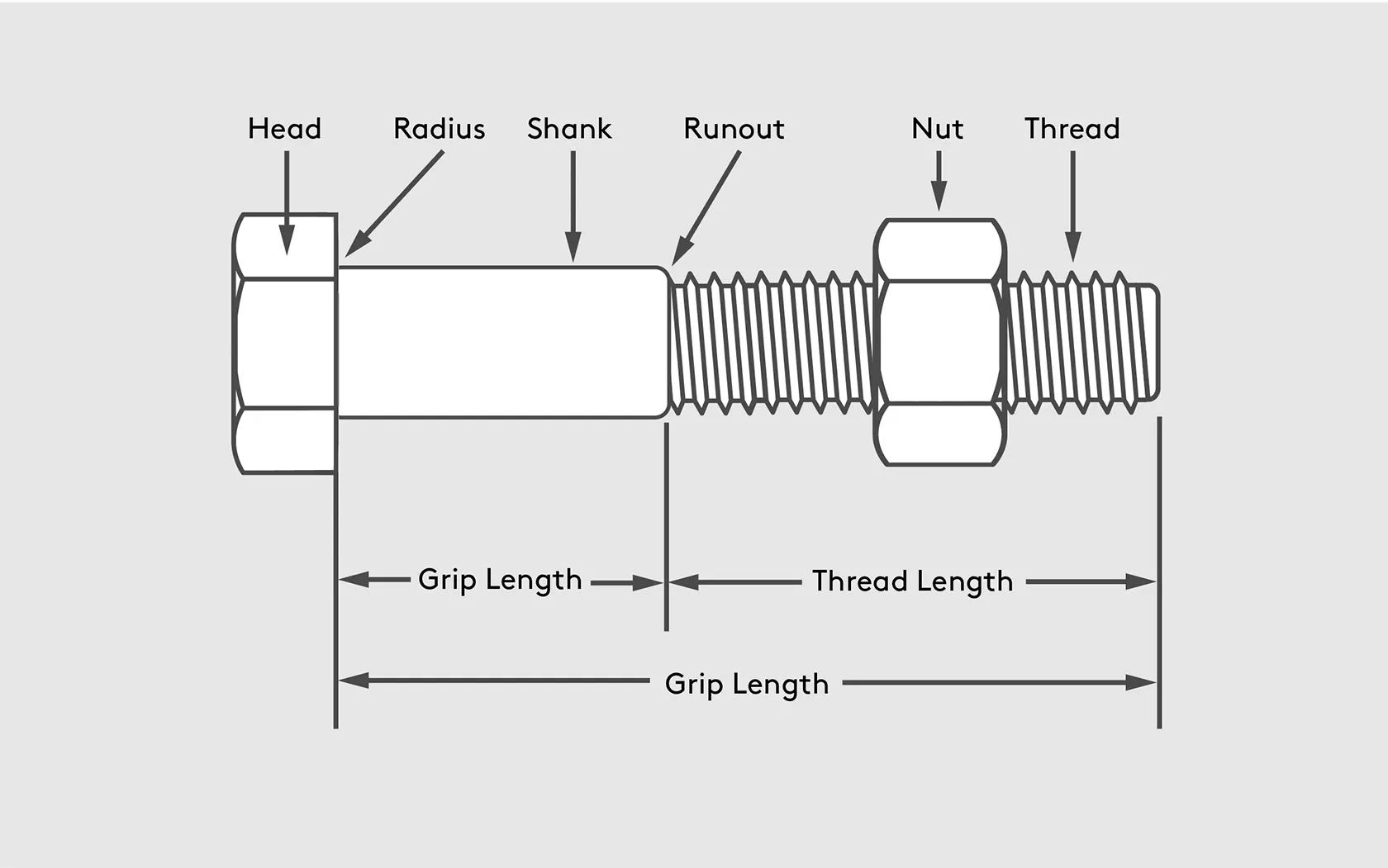

اهمیت درج اعداد روی پیچ و مهره

اعداد حک شده روی پیچ و مهره کاتالوگ و شناسنامه‌ی این ابزار‌های صنعتی به حساب می‌آید و برند درج شده روی گل پیچ کمک میکند تا در صورت بروز هرگونه مشکل یا کسب اطلاعات بیشتر میتوانید با شرکت سازنده ارتباط داشته باشید.

یکی از اطلاعات مهم حک شده بر روی پیچ و مهره شامل گرید آن‌ها است به طور کلی کلاس پیچ و مهره تنسایل کششی، حداکثر میزان تنش و فشاری که این ابزار‌ها میتوانند تحمل کند را نشان میدهد که توجه به این اطلاعات موجب میشود با صرف هزینه‌ای مناسب استحکام سازه‌ی خود را تامین کنید و از شکستن آن‌ها جلوگیری شود.

نکته! بعضی از پیچ و مهره‌ها به دلیل سایز و قطر کم، جای درج هیچگونه اطلاعات را ندارند که معمولا در این صورت اطلاعات لازم بر روی جعبه آن‌ها درج میشود.

انواع علامت اختصاری روی پیچ و مهره

پیچ و مهره‌ها بر اساس میزان مقاومت در برابر فشار‌های وارده و کشش به کلاس‌های مختلفی دسته‌بندی میشوند. اما گرید‌ها در هریک از استاندارد‌های SAE، METRIC و ASTM به شیوه‌های متفاوتی بر روی پیچ و مهره نمایش داده میشوند اما با هم معادل هستند. در ادامه به بررسی هر یک از علائم‌های اختصاری پیچ و مهره با توجه به استاندارد‌ها می‌پردازیم.

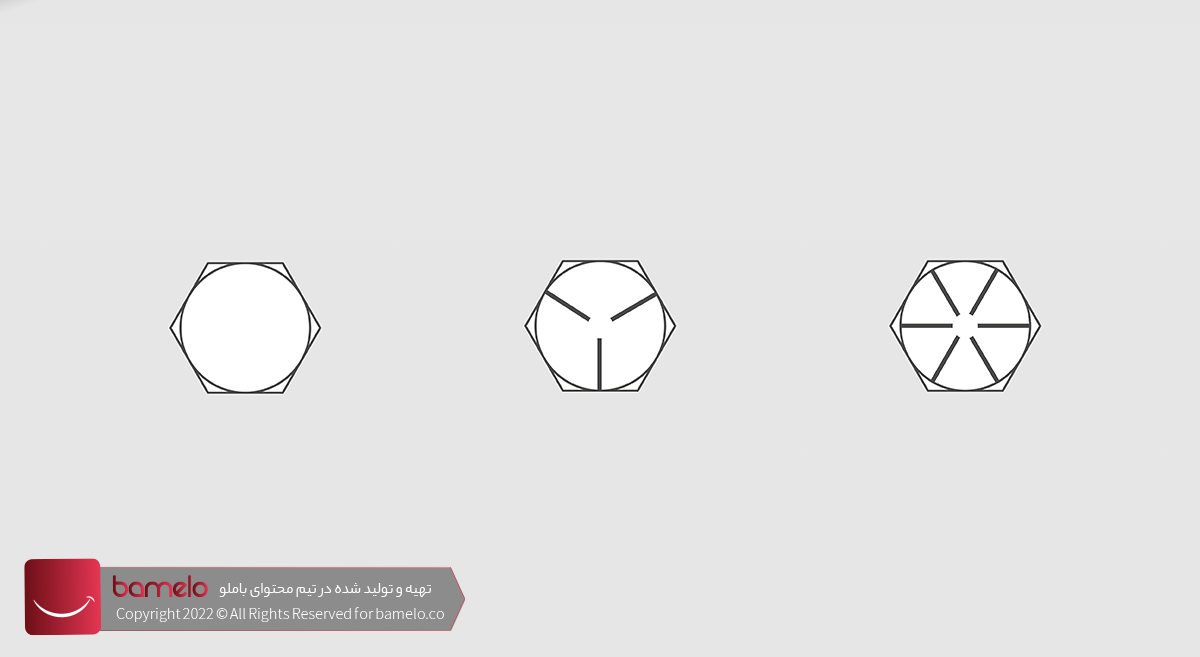

خطوط روی پیچ و مهره به چه معناست؟

این خطوط نشان دهنده گرید پیچ و مهره هستند که روی بعضی از گل پیچ و مهره‌ها حک میشوند و به خطوط شعاعی پیچ و مهره معروف هستند. این خطوط طبق استاندارد SAE نشانه‌گذاری شده است. این خطوط تقریبا شبیه به کد مورس (اما بدون نقطه) می‌باشند و بیان کننده اعداد مختلف است. به طور مثال ۵ خط کلاس ۸ و ۳ خط گرید ۵ را نشان میدهد.

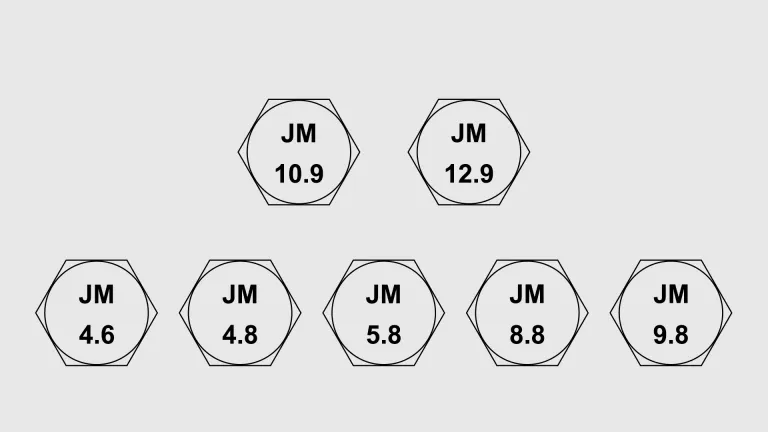

اعداد اعشاری روی پیچ و مهره

یکی دیگر از روش‌های نشان دادن کلاس پیچ و مهره، اعداد اعشاری است که طبق استاندارد METRIC ثبت میشود و ممکن است اعداد اعشاری همراه با نام اختصاری ISO درج شود. این اعداد بر روی پیچ و مهره به صورت: ۴.۸، ۵.۶، ۸.۸ (خشکه)، ۱۰.۹ و ۱۰.۱۲ حک میشوند. این اعداد هر چه بیشتر باشند، مقاومت بیشتری در برابر کشش و تنش از خود نشان میدهند.

اگر تمایل دارید تفاوت پیچ و مهره گرید 8.8 با گرید 10.9 را بدانید، میتوانید به مقاله‌ی آن در باملو سر بزنید.

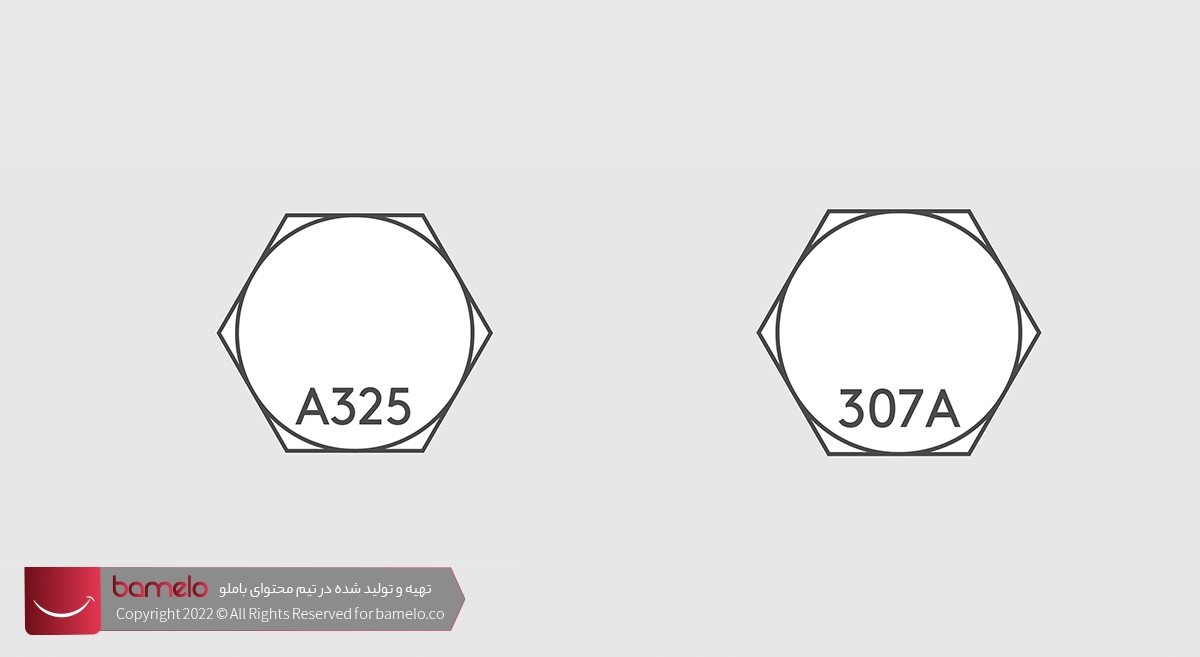

اعداد و حروف روی پیچ و مهره

طبق استاندارد ASTM، حرف A همراه با عدد روی پیچ و مهره حک میشود. مانند: A۳۲۵، A۳۰۷، A۳۲۰ و …

ما در آینده مقاله‌ای در زمینه انواع گرید و مقایسه‌ی آن‌ها منتشر خواهیم کرد. منتظر باشید!

تشخیص قطر پیچ و مهره از روی علائم اختصاری

در انواع دیگری از پیچ و مهره ها، قطر آن‌ها بر روی سر پیچ حک میشود. این عدد به صورت ترکیبی از حرف M و عدد نوشته میشود که بیان کننده قطر خارجی آن‌ها می‌باشد. به عنوان مثال پیچ M۵ به این معناست که پیچ مورد نظر نمره و قطری معادل ۵ میلی متر دارد.

لازم است بدانید! برای دست‌یابی به سایز کامل پیچ و مهره مانند: طول پیچ، قطر پیچ و گام آن باید به جعبه‌ی بسته‌بندی یا شناسنامه پیچ و مهره مراجعه کنید که به صورت ترکیبی از عدد و حروف مانند M۱۲ x ۱.۷۵ x ۸۵ نوشته میشود. این عبارت برای پیچ بدین معناست که پیچ مورد نظر قطری معادل با ۱۲، گام ۱.۷۵ و طول ۸۵ میلی متر دارد.

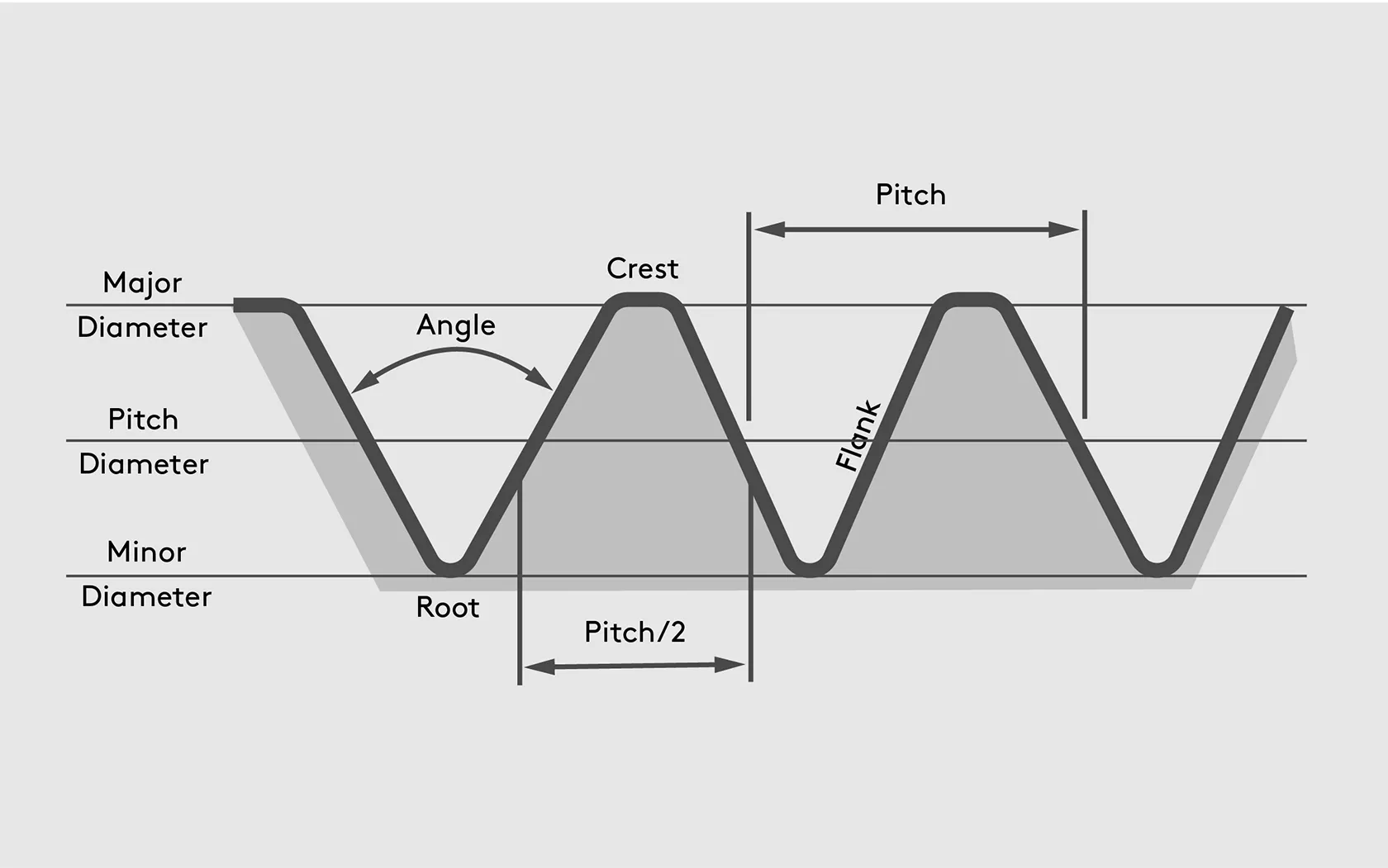

سایز رزوه پیچ و مهره

پیچ و مهره‌ها از نظر سایز به سه دسته ریز، استاندارد و درشت تقسیم میشوند. برای نشان دادن پیچ و مهره با رزوه ریز از عبارت fine thread، با نام اختصاری U. F و برای رزوه پیچ و مهره درشت از عبارت unified coarse، با نام اختصاری U. C استفاده میکنیم.

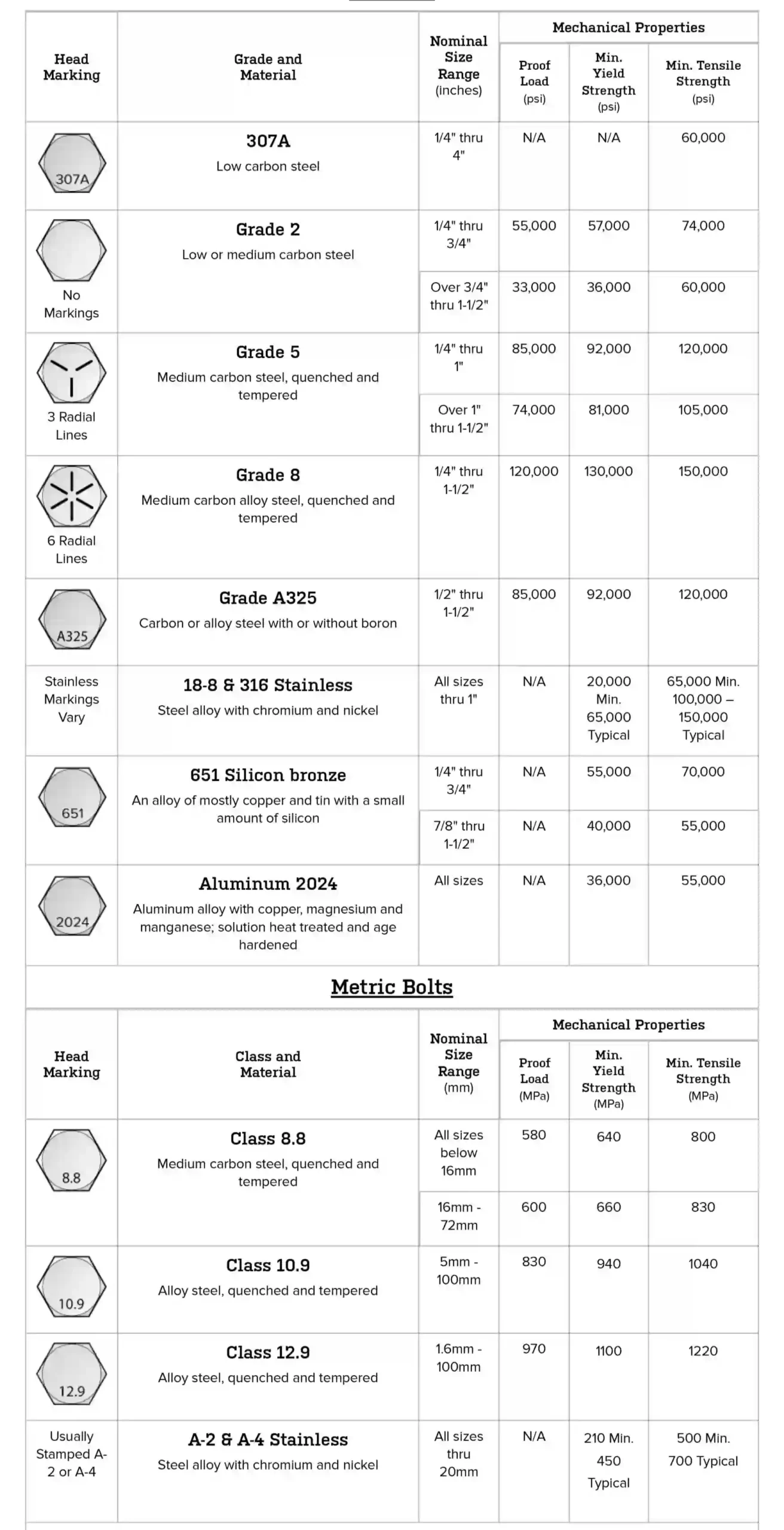

جمع‌بندی آنچه مطالعه کردید.

باملو مگ در این مقاله به بررسی کامل تمام علامت‌های اختصاری که ممکن است بر روی هر پیچ و مهره با هر استاندارد و سایزی مواجه شوید پرداخته است و با توضیحی کامل و شفاف سعی کرده فرایند خرید را برای شما آسان‌تر کند. دانستن معنای خطوط شعاعی، اعداد اعشاری ISO و اعداد ASTM به شما کمک میکند تا پیچ و مهره با مقاومت و استحکام مناسب برای پروژه‌ی خود خریداری کنید تا در حین کار دچار شکستگی و آسیب نشود.
