واشر تخت 2.5×28×15

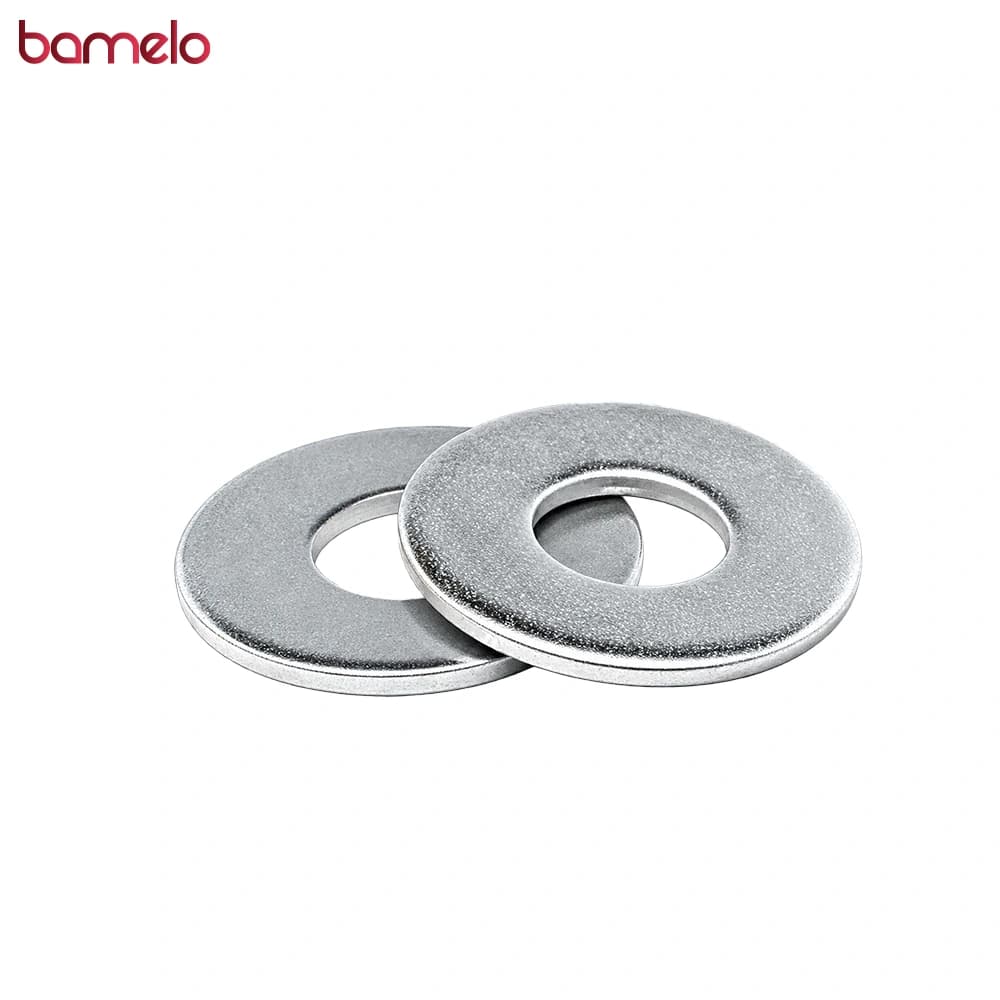

واشر تخت ۲.۵×۲۸×۱۵ واشر تخت فرم A برای پیچ M14؛ ضخامت ۲.۵، قطر خارجی ۲۸ و سوراخ ۱۵ میلی‌متر. بین نمره ۱۲ و ۱۶، وقتی نقشه دقیقاً M14 خواسته.

مشخصات این سایز

سه عدد روی عنوان یعنی چه

عنوان این کالا سه عدد به میلی‌متر است: ضخامت، قطر خارجی، قطر سوراخ. این همان قرارداد رایج بازار ایران برای واشر تخت DIN 125 است و با ستون‌های h، d2 و d1 جدول ISO 7089 یکی است.

نمره پیچ از روی قطر سوراخ به‌تنهایی خوانده نمی‌شود. سوراخ باید از قطر اسمی پیچ آزادتر باشد تا رزوه گیر نکند؛ برای همین واشر M16 سوراخ ۱۷ میلی‌متر دارد، نه ۱۶. نمره را از مشخصات همین صفحه یا از جدول سایز پایین بردارید.

اگر روی نقشه فقط «واشر M12» نوشته شده، همین خانواده را بگیرید، نه واشر پهن. واشر پهن قطر خارجی بزرگ‌تری دارد و در باملو در دسته واشر تخت سوله جدا آمده است.

خرید واشر تخت: با نمره پیچ جور کنید

خرید واشر تخت با حدس نمره نزدیک تمام نمی‌شود. واشر M10 روی پیچ M12 لق است و بار را روی دایره درست پخش نمی‌کند؛ واشر M12 روی پیچ M10 جا نمی‌رود یا رزوه را می‌خراشد.

برای سفارش، نمره پیچ، تعداد، جنس (آهنی، خشکه یا استنلس) و پوشش را بگویید. قیمت روی کارت همان سایز است و با نوسان فولاد و پوشش عوض می‌شود؛ عدد ثابت برای کل دسته وجود ندارد.

اگر نقشه DIN 125 یا ISO 7089 خواسته، همین سری استاندارد کافی است. اگر روی نقشه DIN 9021 یا ISO 7093 یا «واشر گل‌پهن» آمده، به دسته واشر تخت سوله بروید.

• نمره پیچ را عین نقشه اعلام کنید (M۴ تا M۳۶ در این دسته).
• جنس و پوشش را با پیچ و مهره هم‌خانواده نگه دارید تا خوردگی گالوانیکی نسازید.
• تعداد را به‌صورت عدد یا وزن بگویید؛ برای پروژه، پیش‌فاکتور بگیرید.
• واشر تاب‌دار، زنگ‌زده یا نازک‌تر از جدول را برای اتصال باربر استفاده نکنید.

قیمت واشر تخت به چه چیزهایی بستگی دارد

قیمت واشر تخت یک عدد برای همه نمره‌ها نیست. دو واشر هم‌نمره اگر جنس، پوشش یا ضخامت واقعی‌شان فرق کند، نرخ متفاوتی دارند. ضخامت کمتر از جدول، ارزان‌تر تمام می‌شود ولی زیر گشتاور پیچ خشکه له می‌شود.

بازه قیمت مدل‌های قیمت‌دار را روی کارت‌های همین دسته ببینید. مدل بدون قیمت روی کارت، استعلامی است.

• نمره و وزن هر حلقه (قطر خارجی و ضخامت، طبق جدول ISO 7089)
• جنس: فولاد کم‌کربن، خشکه سخت‌کاری‌شده، استنلس A2 یا A4

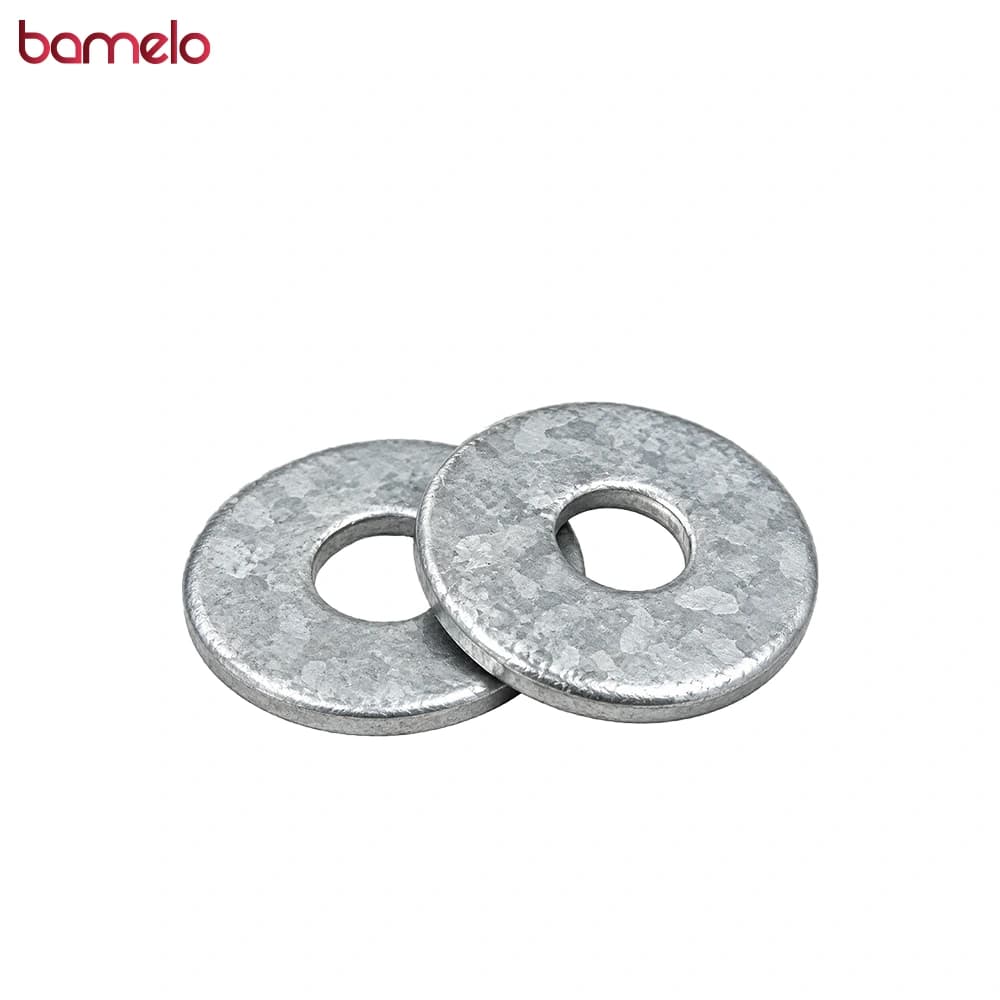

• پوشش: خودرنگ، گالوانیزه الکترولیتی، گالوانیزه گرم
• تعداد سفارش خرد در برابر کیسه و کارتن
• نرخ روز فولاد و روی

واشر استاندارد یا واشر پهن

واشر ISO 7089 قطر خارجی متعارف دارد و برای نشیمن روی ورق و پروفیل با سوراخ استاندارد کافی است. واشر پهن ISO 7093 / DIN 9021 قطر خارجی حدود سه برابر سوراخ است و بار را روی دایره بزرگ‌تری پخش می‌کند.

واشر پهن وقتی لازم است که ورق نازک است، سوراخ کمی گشاد شده، یا نشیمن نرم است. جای محاسبات ورق را نمی‌گیرد و ضعف مقطع را جبران نمی‌کند.

سختی واشر و گرید پیچ

جدول fasteners.eu برای ISO 7089 سختی فولاد را ۱۴۰، ۲۰۰ و ۳۰۰ ویکرز فهرست کرده است. در بازار ایران اغلب «آهنی» و «خشکه» گفته می‌شود؛ این نام‌ها باید با گرید پیچ جفت شوند، نه جدا سفارش داده شوند.

زیر پیچ کلاس ۸.۸ و بالاتر، واشر نرم زودتر از پیچ له می‌شود و گشتاور دروغ می‌گوید. اگر پیچ خشکه است، واشر را هم خشکه یا با سختی متناظر بخواهید. استنلس را با پیچ استنلس جفت کنید.

نصب

• یک واشر زیر سر پیچ و یک واشر زیر مهره بگذارید، مگر نقشه تعداد دیگری خواسته باشد.
• سوراخ واشر باید از قطر پیچ آزاد باشد و روی سطح نشیمن تاب نداشته باشد.
• واشر فنری را فقط وقتی اضافه کنید که نقشه یا شرایط ارتعاش همان را خواسته است؛ عادت نیست.
• گشتاور را از دستورالعمل پیچ بخوانید؛ سفت‌کردن بیش از حد واشر نازک را بشقابی می‌کند.

جدول ابعادی DIN 125 / ISO 7089 فرم A

اعداد زیر مقدار اسمی رایج بازار است و با عنوان کالاهای همین دسته یکی است. تلرانس ساخت در جدول fasteners.eu به‌صورت حداقل و حداکثر d1، d2 و h آمده؛ مقدار عنوان، عدد اسمی گردشده همان ردیف است.

وزن ستون آخر وزن تقریبی هزار حلقه طبق همان جدول است، نه وزن بسته‌بندی باملو.
