NVE-A09D11-MB11

آنتن مایکروویو مدل NVE-A09D11-MB11 با قطر ۰. ۹ متر (۳ فوت)، یک راهکار پیشرفته با کارایی بالا (High Performance) جهت برقرار لینک‌های نقطه-به-نقطه در مسافت‌های طولانی است. این محصول به‌صورت اختصاصی جهت کوپلینگ مستقیم با رادیوهای سری Mimosa B11 مهندسی شده است تا حداکثر بهره‌وری و پایداری در باند فرکانسی ۱۰ تا ۱۱. ۷ گیگاهرتز حاصل گردد.

ویژگی‌های فنی و طراحی اختصاصی

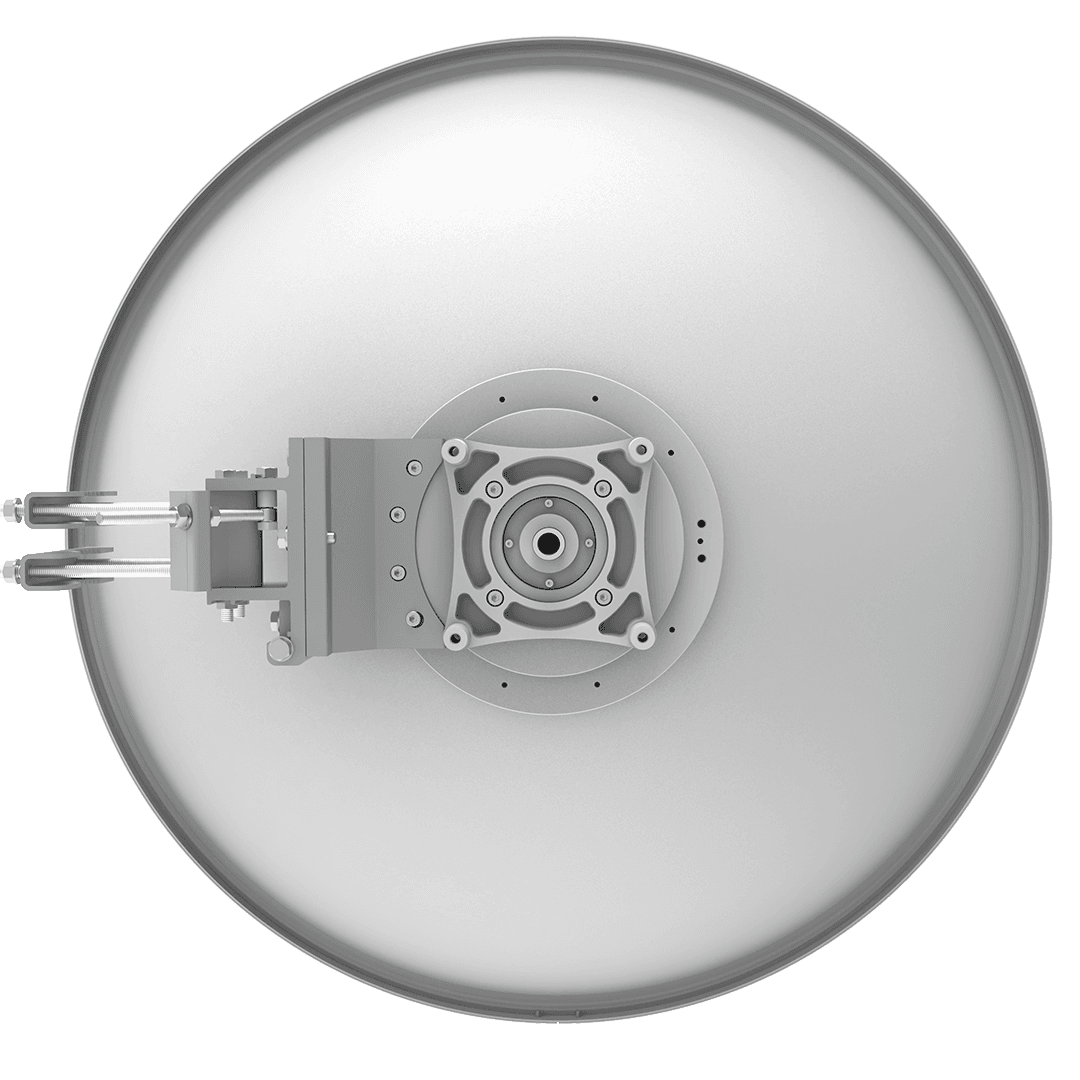

در مهندسی آنتن NVE-A09D11-MB11، تمرکز اصلی بر حذف گلوگاه‌های فیزیکی انتقال سیگنال معطوف شده است. رابط اتصال مستقیم (Direct Mount) این محصول به گونه‌ای ماشین‌کاری شده است که رادیوی مایموسا بدون نیاز به هیچ‌گونه جامپر یا قطعه واسط، به‌صورت مستقیم بر روی بدنه آنتن نصب و آب‌بندی می‌شود. این رویکرد علاوه بر به صفر رساندن اتلاف انرژی (Insertion Loss) در نقاط اتصال، پایداری لینک را در برابر نفوذ رطوبت و فرسودگی کابل‌ها در درازمدت تضمین می‌نماید. رفلکتور یک‌پارچه این محصول با استفاده از آلومینیوم با گرید بالا و پوشش پلی‌استر مقاوم در برابر اشعه UV ساخته شده است تا ثبات عملکرد الکترومغناطیسی در تمامی شرایط اقلیمی حفظ شود.

علاوه بر دقت در ساخت رفلکتور، سیستم تنظیم دقیق (Fine Adjustment) دو محوره این محصول، امکان کالیبراسیون زاویه آزیموت و الویشن را تا 15± با دقت میلی‌متری میسر می‌سازد. این سطح از دقت تنظیم برای آنتنی با زاویه دید محدود ۱. ۳ درجه، یک ضرورت فنی جهت دستیابی به حداکثر سطح سیگنال (RSSI) در لینک‌های دوربرد محسوب می‌شود. همچنین استفاده از رادوم (Radome) محافظ با ضریب عبور فرکانسی بالا، از تجمع برف و یخ بر روی فید آنتن جلوگیری کرده و ضریب پایداری شبکه را در شرایط جوی نامساعد افزایش می‌دهد.

کاربردهای عملیاتی

استقرار این آنتن در لایه Backhaul شبکه‌های مخابراتی، امکان انتقال ترافیک‌های سنگین گیگابیتی را در فواصل طولانی و بین‌شهری فراهم می‌آورد. با توجه به زاویه تابش بسیار محدود 1.3 درجه، تمرکز انرژی در بالاترین سطح ممکن قرار داشته و اثرات نویز محیطی ناشی از سایر لینک‌های مجاور به حداقل می‌رسد. این ویژگی اجازه می‌دهد تا رادیوی Mimosa B11 در بالاترین سطوح مدولاسیون خود فعالیت کرده و پایداری لینک حتی در محیط‌های آلوده فرکانسی و سایت‌های مخابراتی شلوغ به‌طور کامل حفظ شود.

از منظر مقاومت محیطی، آنتن NVE-A09D11-MB11 جهت نصب در مناطق کوهستانی و صعب‌العبور با شرایط جوی متغیر بهینه شده است. توانایی تحمل بار یخ تا 25.4 میلی‌متر و بازه دمایی گسترده 45- تا 60+ درجه سانتی‌گراد، این آنتن را به گزینه‌ای ایده‌آل برای زیرساخت‌های حساس ملی و اپراتوری تبدیل کرده است. طراحی آیرودینامیک بدنه موجب کاهش نیروهای محوری (Axial Force) و گشتاورهای پیچشی در طوفان‌های شدید شده که نتیجه آن، حفظ تراز دقیق لینک (Alignment) و جلوگیری از لرزش‌های مخرب سازه دکل است.

مشخصات عملکردی و سیگنالینگ

در حوزه عملکرد الکترومغناطیسی، مدل NVE-A09D11-MB11 با ارائه پارامتر Return Loss معادل 17.7 دسی‌بل، تطبیق امپدانس فوق‌العاده‌ای میان رادیو و آنتن ایجاد می‌کند که مانع از بازگشت توان و آسیب به ماژول‌های RF می‌گردد. همچنین نسبت توان جبهه به عقب (Front-to-Back Ratio) معادل 64 دسی‌بل، ایزولاسیون سیگنالی بسیار بالایی فراهم آورده و از دریافت نویزهای مزاحم از پشت و طرفین آنتن جلوگیری می‌نماید. این پارامترها در کنار مقدار XPD معادل ۳۰ دسی‌بل، کیفیت سیگنال را برای لینک‌های دوقطبی (Dual Polarization) در بالاترین سطح استاندارد قرار می‌دهند.

نتیجه‌گیری

آنتن NVE-A09D11-MB11 با تلفیق مهندسی دقیق مکانیکی و استانداردهای رادیویی ETSI Class 3، راهکاری استراتژیک برای ارتقای پایداری و ظرفیت زیرساخت‌های مخابراتی در باند ۱۱ گیگاهرتز محسوب می‌شود. حذف واسطه‌های فیزیکی اتصال و بهره‌گیری از گین بالای dBi ۳۹، این محصول را به انتخابی بی‌رقیب برای پروژه‌هایی تبدیل کرده است که در آن‌ها پایداری لینک و پهنای باند حداکثری در فواصل طولانی، اولویت نخست مهندسی شبکه می‌باشد.
