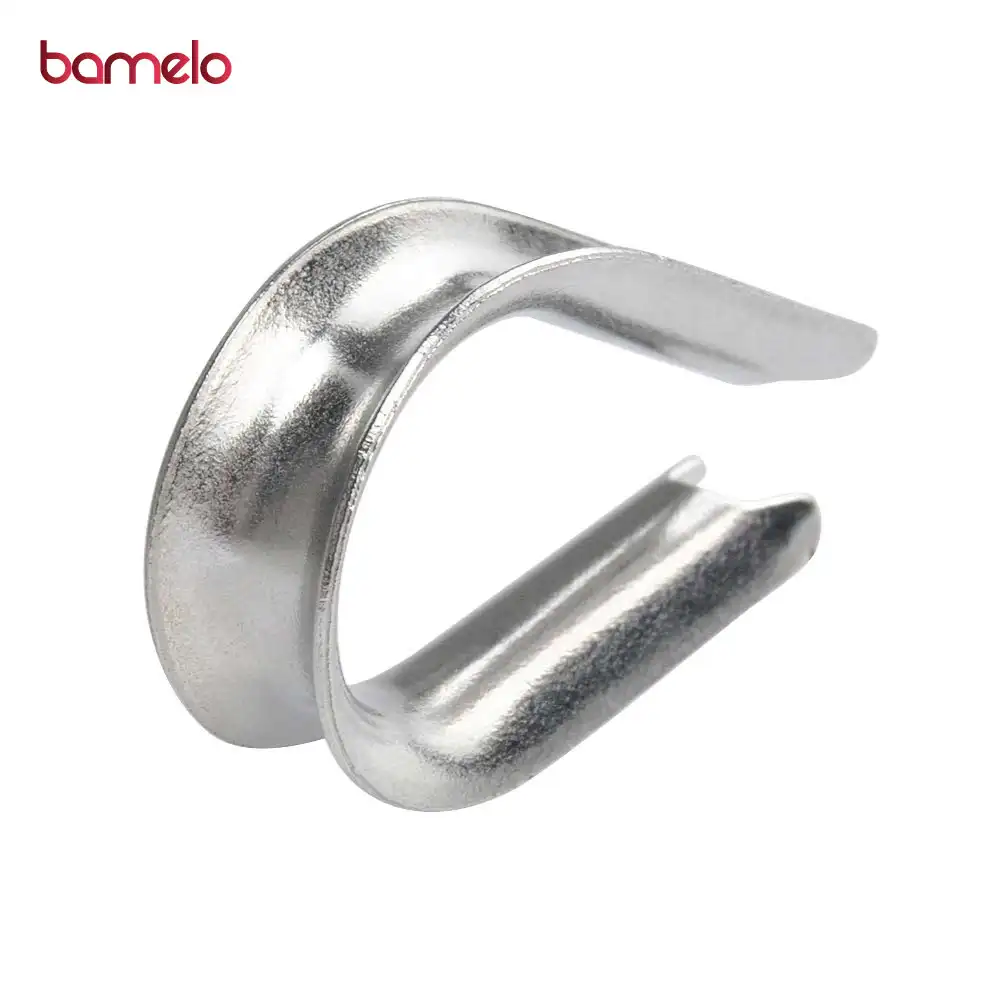

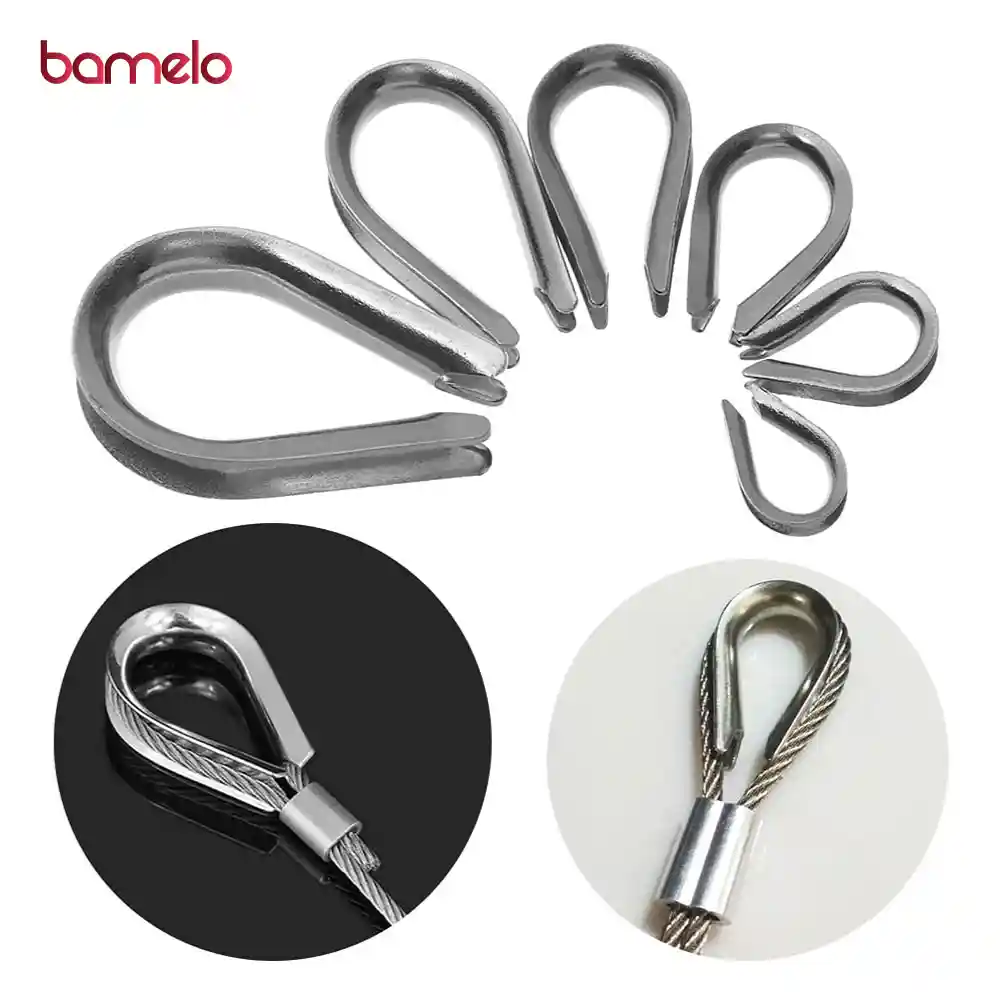

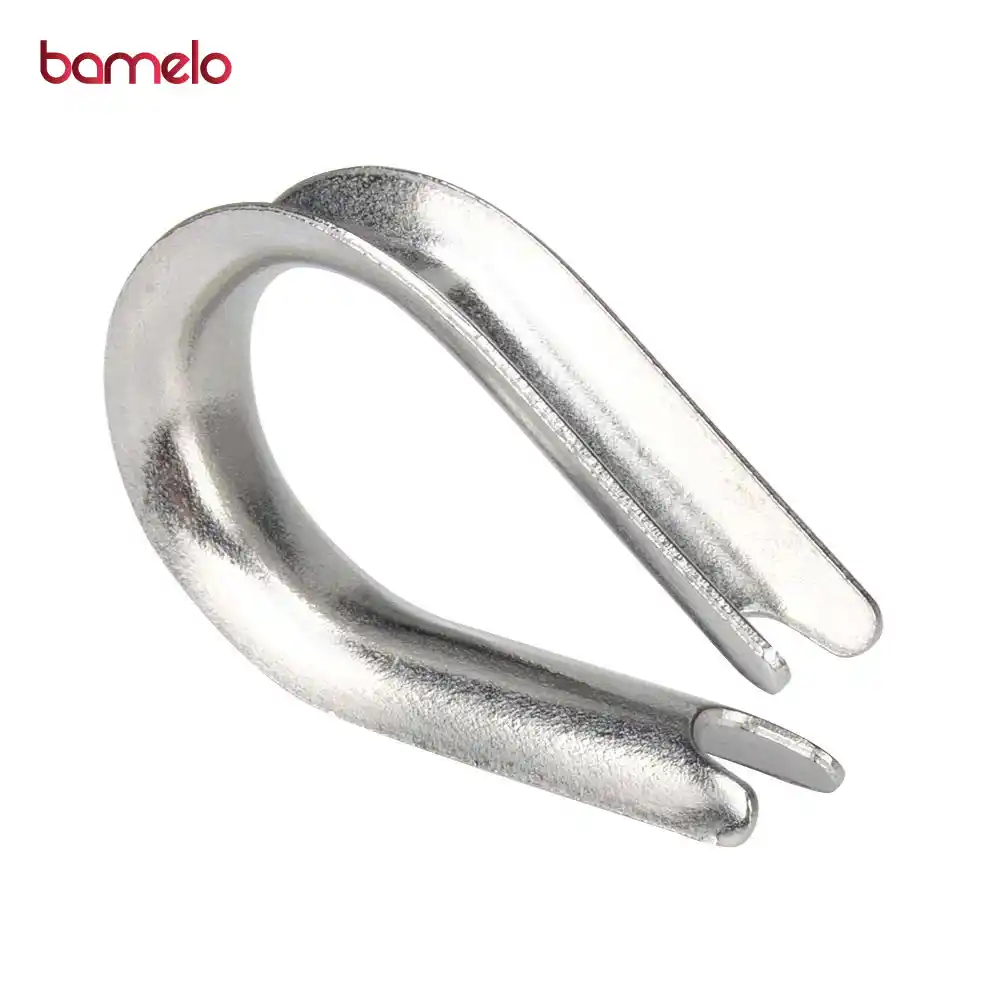

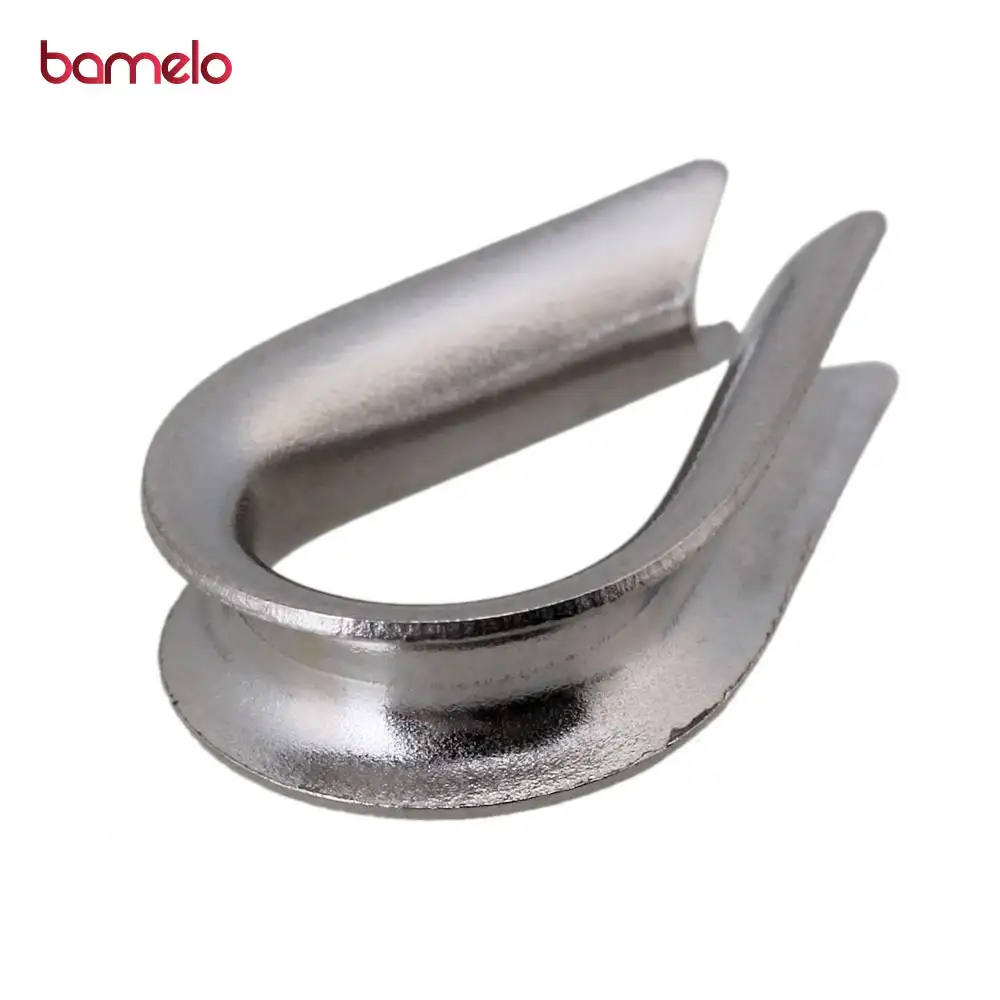

گوشواره سیم بکسل فولادی قطعه‌ای شیاردار و اشکی‌شکل است که داخل حلقه‌ی انتهای سیم بکسل قرار می‌گیرد و شعاع خم را حفظ میکند.
سیم بکسل وقتی با شعاع کم خم شود، رشته‌های بیرونی کشیده و رشته‌های داخلی فشرده می‌شوند و همان‌جا زودتر از هر نقطه‌ی دیگری پاره میشود. گوشواره شعاع را ثابت نگه می‌دارد و بار را روی سطح بیشتری پخش میکند.

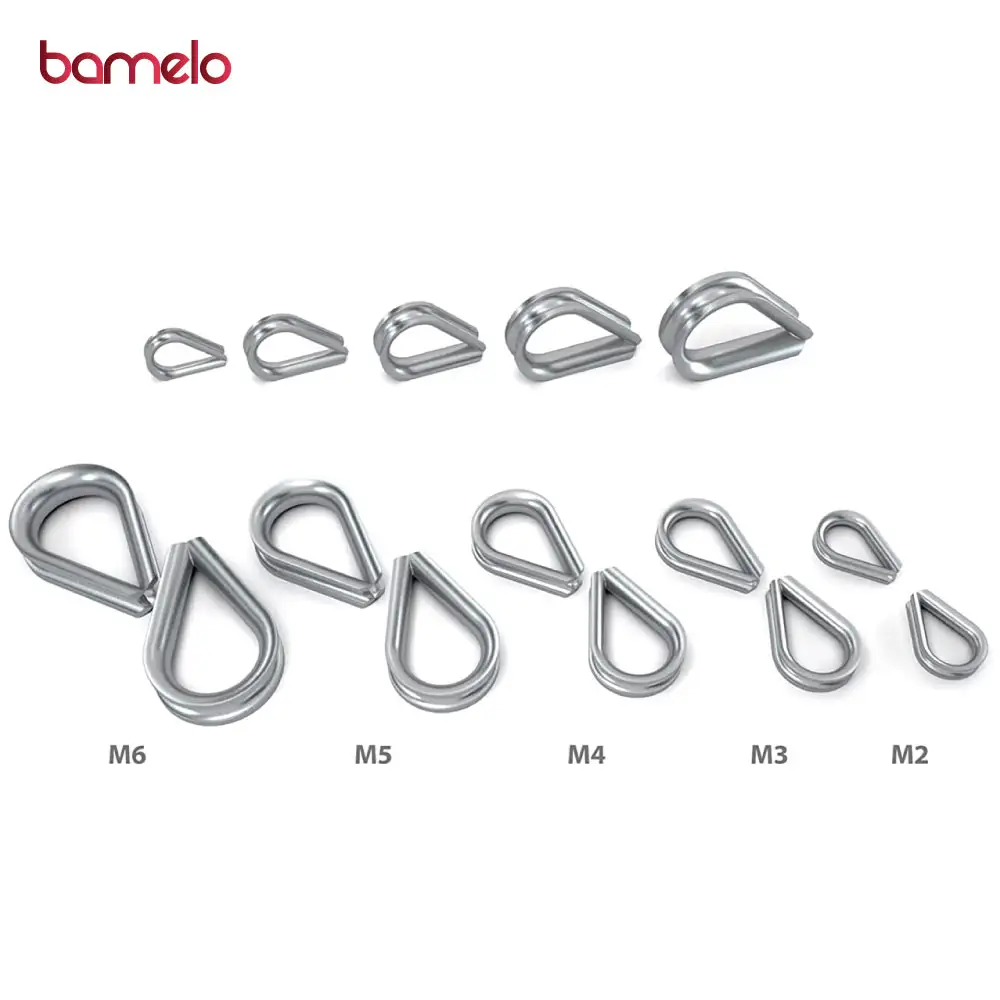

سایز گوشواره برابر قطر سیم بکسلی است که در شیار آن می‌نشیند. سیم نازک‌تر در شیار لق می‌زند و ضخیمتر جا نمی‌شود: هر دو حالت کار گوشواره را بی‌اثر می‌کنند.
در خم تند، رشته‌های بیرونی سیم بکسل کشیده و داخلی‌ها فشرده می‌شوند. این اختلاف تنش باعث میشود سیم دقیقاً در همان نقطه خسته و پاره شود. گوشواره شعاع را ثابت نگه می‌دارد: و همین ساده‌ترین و ارزان‌ترین کاری است که عمر سیم بکسل را چند برابر میکند.
ابعاد بر اساس قطر سیم بکسل
ابعاد فرم B طبق DIN 6899: همان فرم سنگین با شیار عمیقتر که در کار سازهای استفاده میشود:
ابعاد فرم B طبق DIN 6899
قطر سیم (میلیمتر)
عرض شیار B (میلیمتر)
ارتفاع H (میلیمتر)
عرض D (میلیمتر)
3
3٫5
15
10
4
4٫5
19
12
5
6
24
15
6
7
28
18
8
9
35
22
10
11
41
26
12
13
48
30
14
15
54
34
16
17
61
38
20
22
80
50
25
27
98
62
حلقه‌ی بدون گوشواره روی پین شگل، سیم بکسل را در یک نقطه له میکند. همان نقطه، محل شکست بعدی است: و همیشه زیر بار اتفاق می‌افتد، نه در بازرسی.
کجا استفاده میشود
هرجا سیم بکسل باید حلقه شود:
مهار دکل
انتهای سیم بکسل مهار، همراه با کرپی
باربرداری
ساختن حلقه‌ی انتهای اسلینگ سیم بکسلی
دریایی
اتصال طناب و سیم بکسل به شگل و لنگر
ساختمان
سازه‌های کششی و مهار موقت
کشاورزی
داربست و سازه‌ی گلخانه
راهنمای انتخاب
سایز گوشواره را از قطر سیم بکسل انتخاب کنید:

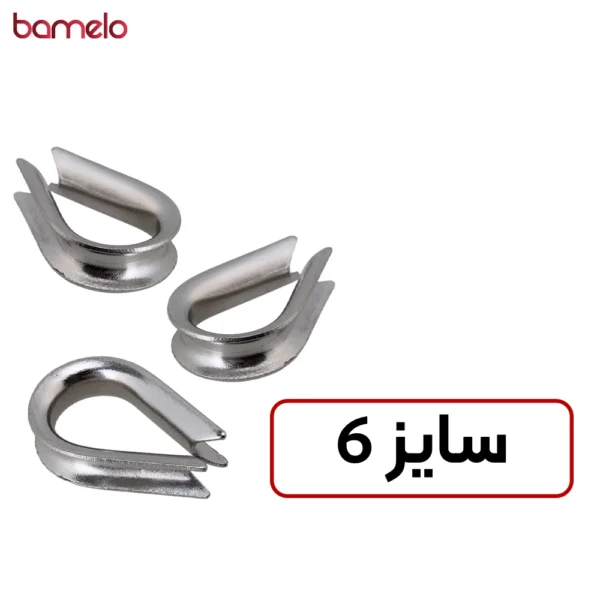

۶ میلی‌مترسیم بکسل نازک، مهار سبک و کاربرد کارگاهی
۸ تا ۱۰ میلی‌متررایج‌ترین بازه برای مهار دکل
۱۲ میلی‌مترسیم بکسل ضخیمتر و مهار سنگینتر

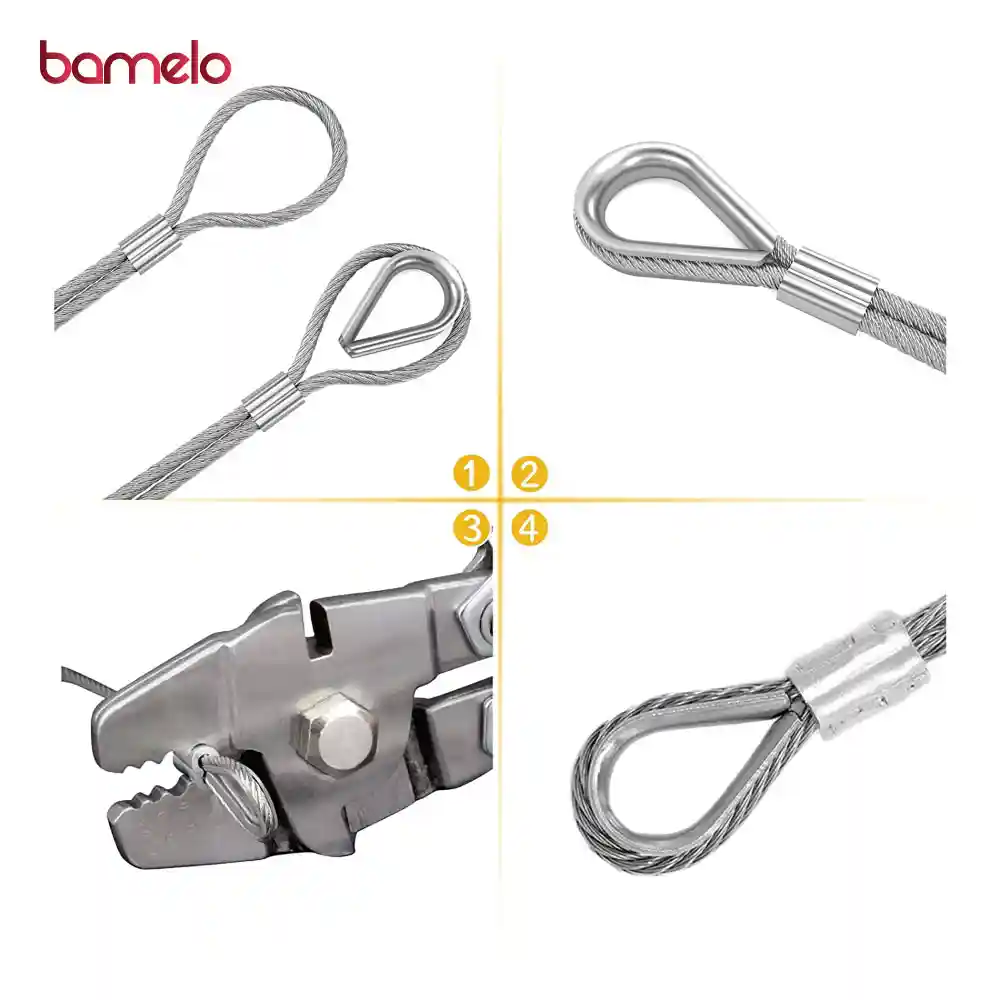

روش نصب

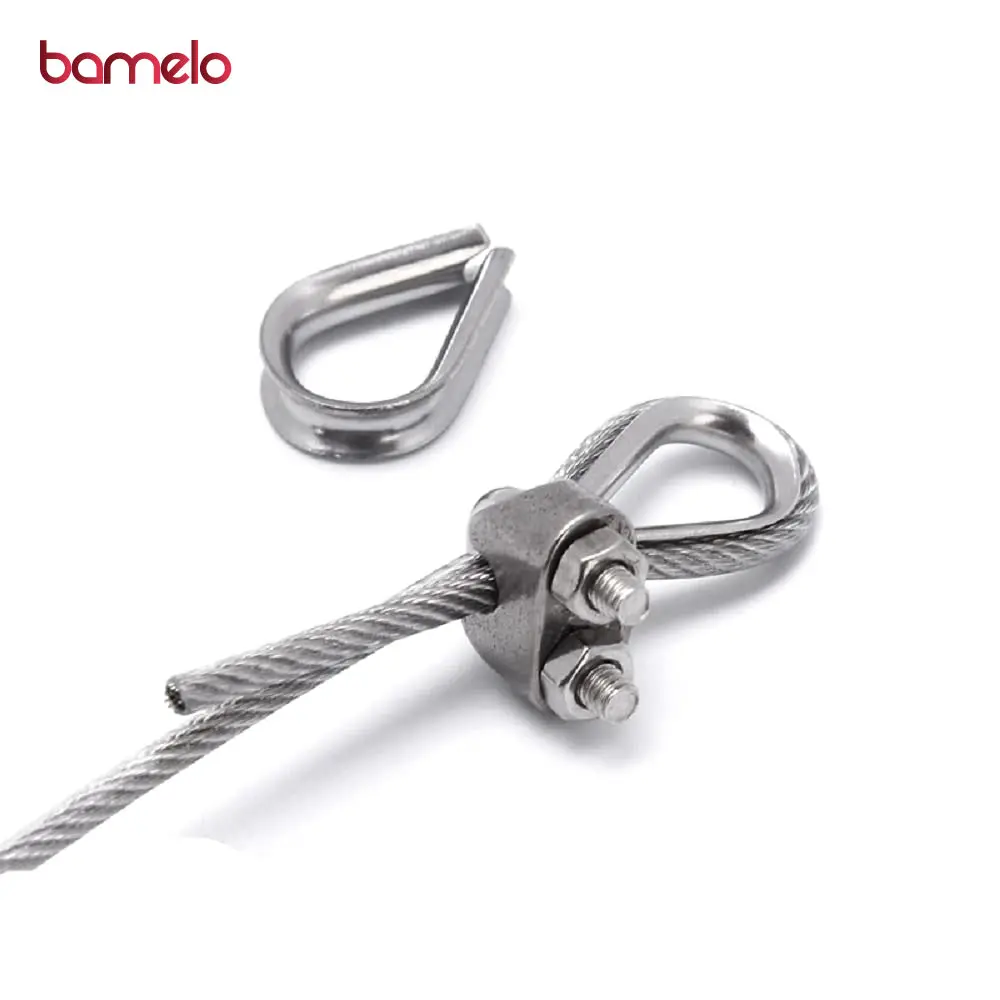

سیم بکسل را دور شیار گوشواره بپیچید تا کامل در شیار بنشیند.
سر برگشتی را کنار سر اصلی نگه دارید و طول برگشت را از جدول کرپی بخوانید.
کرپی‌ها را با تعداد و فاصلهی استاندارد ببندید؛ اولین کرپی نزدیک گوشواره.
خرک کرپی باید روی سر زنده باشد، نه سر مرده.
پس از بارگذاری اول، نشستن گوشواره در حلقه و سفتی کرپی‌ها را دوباره کنترل کنید.
گوشواره‌ای که از حلقه بیرون زده یا جابه‌جا شده، دیگر کاری نمیکند. پس از هر بارگذاری سنگین، نشستن آن را کنترل کنید.
بازرسی پیش از هر استفاده
گوشواره نباید از حلقه بیرون زده یا جابه‌جا شده باشد.
بدنه نباید له، باز یا تاب‌خورده باشد.
سیم بکسل در محل تماس با گوشواره نباید پارگی رشته داشته باشد.
خوردگی در شیار را بررسی کنید؛ شیار خورده، سیم را زخم میکند.
معیارهای کنارگذاری
گوشواره له‌شده یا باز‌شده
شیار خورده یا تیز‌شده
تاب‌خوردگی بدنه
ترک در محل خم
اشتباه رایج
حذف گوشواره برای صرفه‌جویی. گوشواره ارزان‌ترین قطعه‌ی این مجموعه است و نبودش عمر گران‌ترین قطعه: یعنی خود سیم بکسل: را چند برابر کوتاه میکند.
قیمت به چه چیزهایی بستگی دارد
سایز گوشواره
جنس و ضخامت فولاد
نوع پوشش
کشور سازنده
تعداد سفارش
برای یک انتهای درست
کرپی سیم بکسل فولادیسیم بکسلشگل تناژدارمهارکش دو سر حلقه
سوال‌های پرتکرار
منابع مشخصات فنی
EN 13411-1 · Terminations for steel wire ropes · Thimbles for steel wire rope slings: standards.iteh.ai
EN 13411-5 · U-bolt wire rope grips: standards.iteh.ai
از نظر مکانیکی بله، ولی سیم بکسل در محل خم له میشود و عمرش بهشدت کوتاه میشود. در کاربرد سازهای و مهار، گوشواره لازم است.
گوشواره ظرفیت اضافه میکند؟
نه. گوشواره شعاع خم را حفظ میکند و از افت زودرس استحکام جلوگیری میکند؛ خودش باری را تحمل نمیکند.
سایزش را چطور انتخاب کنم؟
برابر قطر سیم بکسل. سیم ۱۰ میلیمتر گوشواره سایز ۱۰ میخواهد.
چند کرپی همراهش لازم است؟
حداقل سه عدد با فاصلهی شش برابر قطر سیم بکسل. جدول کامل در صفحهی کرپی سیم بکسل فولادی آمده.
فرم A و فرم B چه فرقی دارند؟
فرم A سبک و جدارنازک با دهانهی گردتر است و برای کار سبک؛ فرم B سنگین با شیار عمیقتر و جدار ضخیمتر که در کار سازهای و باربرداری استفاده میشود. جدول ابعاد این صفحه فرم B است.
سایزهای بزرگتر از ۱۲ هم دارید؟
بله، تا ۲۵ میلیمتر. جدول ابعاد بالای همین صفحه کل بازه را دارد؛ سایز موردنیازتان را بگویید.
گوشواره سنگین بهتر است؟
گوشواره باید همسایز باشد نه سنگینتر. فرم B (سنگین) برای بار دینامیک و کاربرد سازهای است و فرم A برای آویز و کار سبک.
