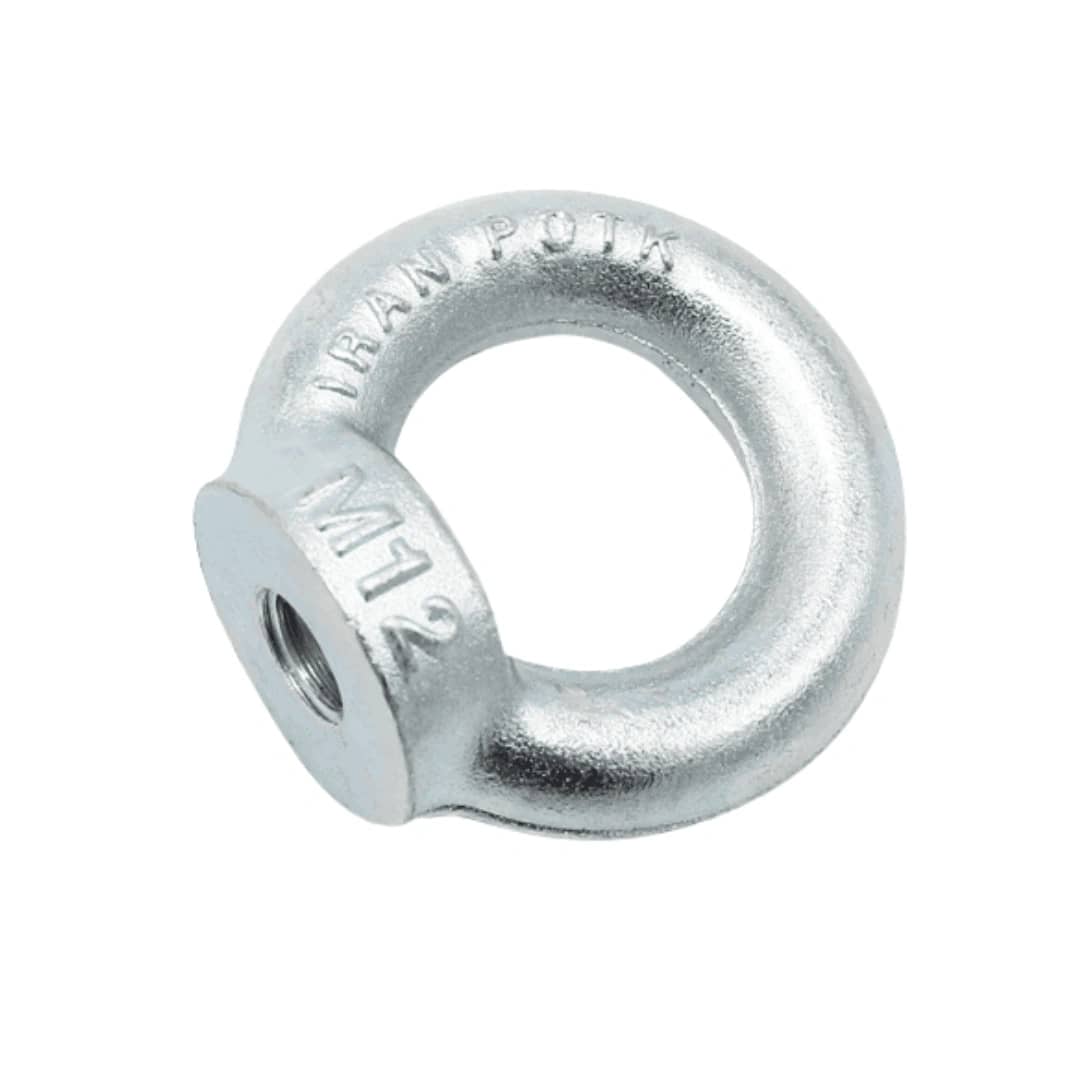

قلاب دینام مادگی (مهره چشمی)

قلاب دینام مادگی (مهره چشمی) نقطه‌ی اتصال برای بلندکردن یک قطعه می‌سازد. رزوه‌ی داخلی دارد و روی یک پیچ یا استاد بولت بیرون‌زده بسته می‌شود: جایی که قطعه به‌جای سوراخ، پیچ بیرون‌زده دارد.

انتخاب بین نری و مادگی را هندسه‌ی قطعه تعیین می‌کند نه ظرفیت: قطعه سوراخ رزوه‌شده دارد یا پیچ بیرون‌زده. هر دو در DIN 582 تعریف شده‌اند و ظرفیتشان در سایز برابر یکسان است.

مهم‌ترین نکته‌ی این قطعه زاویه است. هر دو برای کشش قائم طراحی شده‌اند؛ به‌محض اینکه بار زاویه پیدا کند ظرفیت به‌سرعت افت می‌کند و در بار کاملاً جانبی، چشمی خم می‌شود. برای بار زاویه‌دار باید از نوع گردان (Swivel) استفاده کرد.

مشخصات فنی

ظرفیت مجاز بر اساس سایز رزوه

ستون زاویه‌دار، همان بار در زاویه‌ی ۴۵ درجه است: تفاوت را ببینید:

قاعده‌ی سرانگشتی برای بار زاویه‌دار:

کجا استفاده می‌شود

هرجا قطعه‌ای باید بلند شود و نقطه‌ی اتصال طراحی‌شده ندارد:

نری یا مادگی؟

هندسه‌ی قطعه تصمیم می‌گیرد، نه ظرفیت:

راهنمای انتخاب

سایز رزوه باید با سوراخ یا پیچ قطعه بخواند، و ظرفیت قائم آن باید از وزن بار بیشتر باشد:

روش استفاده

• سوراخ رزوه‌شده باید عمق کافی داشته باشد تا کل رزوه درگیر شود؛ درگیری ناقص یعنی خمش روی چند دندانه.
• قطعه را تا نشستن کامل شانه روی سطح ببندید؛ شانه‌ی نیم‌نشسته مهم‌ترین علت شکست این قطعه است.
• جهت چشمی را با راستای بار هم‌راستا کنید: چشمی نباید پیچیده بماند.
• اگر بعد از سفت‌شدن، چشمی در جهت اشتباه است، با واشر تنظیم کنید نه با شل‌کردن.
• برای بار چندشاخه از نقطه‌ی اتصال گردان استفاده کنید.
• پیش از بلندکردن، بار را چند سانتی‌متر بالا بیاورید و نشستن قطعه را کنترل کنید.

بازرسی پیش از هر استفاده

• رزوه باید سالم، تمیز و بدون خوردگی باشد.
• شانه‌ی تکیه‌گاه نباید ساییده یا کج شده باشد.
• علامت گرید روی قطعه باید خوانا باشد؛ قطعه‌ی بدون علامت، ظرفیت قابل اثبات ندارد.
• دهانه یا چشمی را با نمونه‌ی نو بسنجید؛ بازشدگی بیش از ۱۰ درصد یعنی قطعه کشیده شده.
• بدنه را از نظر ترک، بریدگی، فرورفتگی و تاب‌خوردگی بررسی کنید.
• سایش در نقاط تماس را اندازه بگیرید؛ کاهش بیش از ۱۰ درصد قطر یعنی کنارگذاری.
• خوردگی عمیق و حفره‌دار شدن سطح را جدی بگیرید.
• زبانه یا ضامن ایمنی باید سالم و فنری باشد و کامل ببندد.

معیارهای کنارگذاری

هر کدام از این‌ها دیده شد، قطعه باید از سرویس خارج شود:

• چشمی باز یا بیضی‌شده
• رزوه‌ی رگ‌زده یا پریده
• هر ترک، حتی موی‌رگی
• بازشدگی دهانه بیش از ۱۰ درصد نسبت به نمونه‌ی نو
• کاهش قطر بیش از ۱۰ درصد در محل سایش
• تغییر شکل، خمیدگی یا تاب‌خوردگی بدنه
• آثار حرارت، جوشکاری یا جرقه روی قطعه
• علامت گرید یا ظرفیت ناخوانا
• ضامن ایمنی شکسته یا مفقود

قیمت به چه چیزهایی بستگی دارد

• سایز رزوه و ظرفیت مجاز
• نوع نری یا مادگی
• جنس فولاد و کلاس استحکام
• برند و کشور سازنده
• پوشش گالوانیزه یا استیل ضدزنگ
• نرخ روز فولاد و ارز
