دکل خود ایستا سه‌پایه
دکل خود ایستا سه‌پایه (Self-Supporting Tower ) را می‌توان به درختی تنومند و استوار تشبیه کرد؛ درختی که بی‌نیاز از هرگونه تکیه‌گاه خارجی، با ریشه‌هایی محکم در دل زمین جای گرفته و شاخه‌هایش تا آسمان امتداد یافته‌اند. همان‌طوکه یک درخت در برابر باد، طوفان و ناملایمات طبیعت مقاومت می‌کند، دکل خود ایستا سه پایه نیز با ساختار فولادی و طراحی مهندسی‌شده خود، بدون نیاز به سیم مهار، مهارکش، کرپی یا گوشواره، در برابر نیروهای جانبی مثل باد، طوفان و لرزش‌های محیطی ایستادگی می‌کند. فونداسیون این دکل، همانند ریشه‌های عمیق یک درخت، نقش اصلی در تحمل بارهای وارده و تثبیت دکل در محل نصب را دارد.
این سازه عظیم فولادی که در اصطلاح فنی به آن دکل لتیس (Lattice Tower) گفته می‌شود، از مقاطع مشبک فولادی ساخته شده است و با پوشش گالوانیزه گرم، در برابر خوردگی و زنگ‌زدگی محافظت می‌شود؛ طراحی شده است. به‌طوری‌که تمام ساق‌های آن دارای طول برابر هستند و سطح مقطع آن با افزایش ارتفاع به‌تدریج کاهش می‌یابد. این نوع طراحی، ضمن ایجاد تعادل در بارگذاری، باعث کاهش وزن کلی سازه و در نتیجه صرفه‌جویی در هزینه‌های ساخت می‌شود.
دکل خود ایستا سه‌پایه به زبان انگلیسی
در بازار تجهیزات مخابراتی و بین متخصصان این حوزه، دکل‌های خود ایستا معمولاً با نام‌های دیگری مانند دکل لتیس یا دکل مشبک هم شناخته می‌شوند. همچنین در متون فنی و استانداردهای بین‌المللی، این دکل‌ها با عنوان Self-Supporting Tower معرفی می‌شوند که اشاره مستقیم به ویژگی اصلی آن‌ها یعنی «ایستایی بدون نیاز به مهار» دارد.

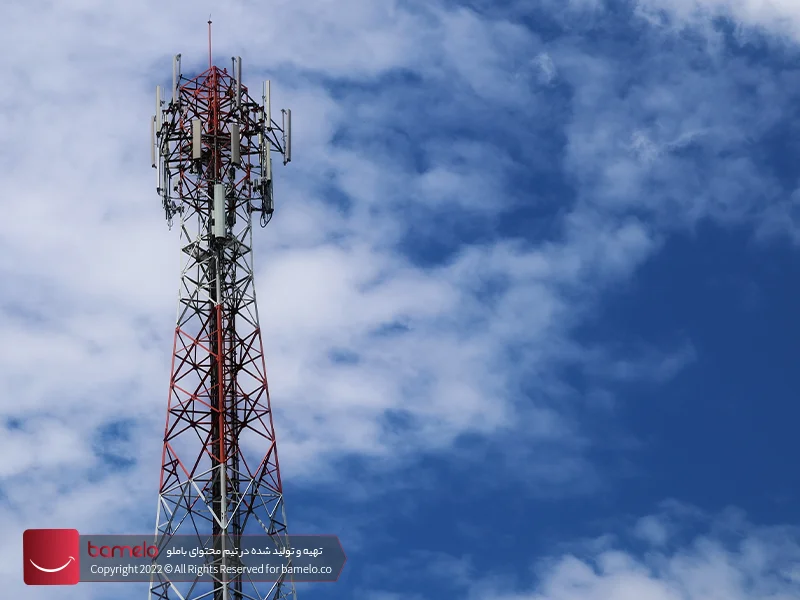

انواع دکل خود ایستا سه‌پایه
دکل‌های خود ایستا به‌طورکلی به چهار دسته اصلی تقسیم می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. این دسته‌ها شامل دکل‌های خود ایستا ۴ پایه، دکل‌های خود ایستا ۳ پایه تمام لوله، دکل‌های خود ایستا ۳ پایه تمام نبشی و دکل‌های خود ایستا ۳ پایه لوله نبشی هستند. در این مقاله، تمرکز ما روی سه نوع از این دکل‌ها خواهد بود؛ دکل‌های خود ایستا ۳ پایه تمام نبشی، دکل‌های خود ایستا ۳ پایه تمام لوله و دکل‌های خود ایستا ۳ پایه لوله نبشی.
دکل خود ایستا سه‌پایه تمام نبشی
دکل‌های خودایستا ۳ پایه تمام نبشی را می‌توان به یک هرم مثلثی مقاوم تشبیه کرد که با استحکام و پایداری خود، مانند یک ساختار محکم روی زمین ایستاده است. این دکل‌ها از سه‌پایه فلزی نبشی تشکیل شده‌اند که به‌طور متصل به یکدیگر قرار می‌گیرند. همانند یک هرم با قاعده مثلثی، این دکل‌ها در برابر نیروهای جانبی مانند باد و طوفان مقاومت زیادی دارند. اتصالات این پایه‌ها تحت زاویه ۶۰ درجه به یکدیگر متصل می‌شوند و برای ایجاد استحکام بیشتر، این اتصالات با پیچ و مهره‌های مقاوم و دقیق انجام می‌شود.
دکل‌های مشبک سه‌پایه تمام نبشی به‌ویژه برای پروژه‌هایی که نیاز به ارتفاع بسیار زیاد دارند و از طرفی باید مقاومت و دوام بالا را در شرایط محیطی سخت تضمین کنند، بسیار مناسب هستند. طراحی مشبک و استفاده از مواد باکیفیت در ساخت این دکل‌ها باعث شده است که در برابر شرایط جوی و نیروهای خارجی مختلف به‌خوبی عمل کنند و عمر طولانی داشته باشند. این دکل‌ها به‌طور خاص در پروژه‌هایی مانند ارتباطات رادیویی، تلویزیونی و سایر مواردی که نیاز به استحکام بالا و ارتفاع زیاد دارند، به‌کار می‌روند.
دکل خود ایستا سه‌پایه لوله نبشی
در دکل‌های خود ایستا ۳ پایه لوله نبشی، پایه‌های اصلی از لوله‌های مقاوم و اجزای داخلی از نبشی‌های فولادی ساخته می‌شود که با استفاده از پیچ‌ومهره‌هایی با گرید بالا، مانند پیچ‌ومهره گرید ۸/۸، و دستگاه جوش به یکدیگر متصل می‌شوند. این نوع دکل‌ها برای افزایش استحکام و پایداری سازه در برابر نیروهای جانبی، از اجزای مختلفی مانند بریس‌ها (Brace)، هوریزنتال (Horizontal) و ریداندنت (Redundant) استفاده می‌کنند.
بریس‌ها که از عناصر سازه‌ای فلزی هستند، برای تقویت مقاومت سازه در برابر نیروهای جانبی مانند باد و زلزله به‌کار می‌روند، درحالی‌که هوریزنتال‌ها برای تحمل بارهای عمودی و توزیع نیروها در سطح افقی طراحی می‌شوند. این اجزا معمولاً تحت زاویه ۹۰ درجه تولید می‌شوند و برای نصب آنتن‌های مختلف مانند مایکروویو، موبایل و وایرلس بسیار مناسب هستند.
دکل خود ایستا سه‌پایه لوله نبشی به‌ویژه برای پروژه‌هایی که در ارتفاعات متوسط ساخته می‌شوند، مناسب است و از نظر اقتصادی به‌صرفه‌تر از دکل‌های تمام نبشی است. این نوع دکل‌ها باتوجه‌به ساختار مقاوم و قیمت مناسب، به یکی از گزینه‌های محبوب در پروژه‌های ارتباطی با نیازهای ارتفاعی متوسط تبدیل شده‌اند.
دکل خود ایستا سه‌پایه تمام لوله
دکل خود ایستا سه‌پایه تمام لوله معمولاً به‌عنوان یک راه‌حل اقتصادی و کارامد برای پروژه‌هایی با ارتفاع کم مورد استفاده قرار می‌گیرد. در این نوع دکل‌ها به‌جای استفاده از مقاطع نبشی، از لوله‌های فولادی استفاده می‌شود که همین موضوع باعث سادگی بیشتر در طراحی و ساختار کلی آن‌ها شده است. به‌همین‌دلیل طراحی ساده‌تر و مصرف کمتر متریال، هزینه ساخت و نصب دکل‌های تمام لوله نسبت به دکل‌های تمام نبشی به‌مراتب پایین‌تر خواهد بود.
اگرچه این دکل‌ها از نظر قیمت اقتصادی‌تر هستند، اما همچنان استانداردهای لازم برای مقاومت در برابر نیروهای جانبی و شرایط محیطی را تأمین می‌کنند. ساختار یکپارچه‌تر و وزن کمتر دکل‌های تمام لوله، باعث می‌شود فرایند حمل‌ونقل و نصب آن‌ها نیز ساده‌تر و سریع‌تر انجام شود. به همین دلیل، دکل‌های خود ایستا سه‌پایه تمام لوله به‌ویژه برای پروژه‌های کوچک، سایت‌های مخابراتی با بودجه محدود یا مناطقی که نیاز به دکل‌های کوتاه‌قد دارند، انتخابی منطقی و مقرون‌به‌صرفه به‌شمار می‌روند.

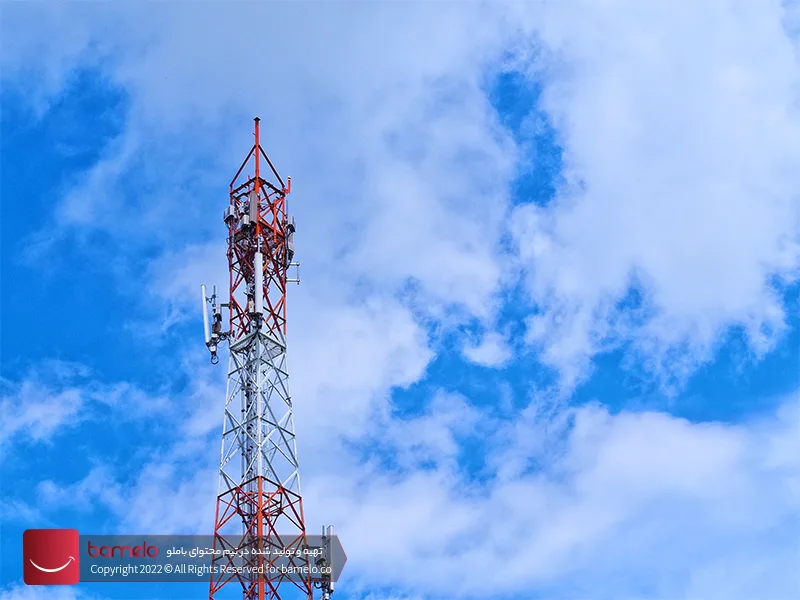

کاربردهای دکل خودنگهدار سه‌پایه
دکل خود ایستا سه پایه به‌دلیل پایداری و مقاومت بالای خود، برای نصب انواع آنتن‌ها مناسب است.
عبارتند از:
1. آنتن‌های مایکروویو: برای انتقال دقیق سیگنال‌ها و مقاومت در برابر بادهای شدید.
2. آنتن‌های موبایل: برای ارائه پوشش گسترده سیگنال موبایل و بهبود شبکه‌های تلفن همراه.
3. آنتن‌های بی‌سیم: برای خدمات اینترنت بی‌سیم و ارتباطات رادیویی در مناطق شهری و روستایی.
ویژگی دکل خود ایستا سه‌پایه
یکی از بارزترین ویژگی‌های دکل خود ایستا سه‌پایه، استحکام فوق‌العاده و پایداری بالای آن است که به‌دلیل ساختار مهندسی‌شده سه‌پایه‌ای ایجاد می‌شود. این طراحی منحصر‌به‌فرد باعث می‌شود دکل در برابر انواع نیروهای جانبی مانند بادهای شدید، طوفان و لرزش‌های محیطی مقاومت بسیار خوبی داشته باشد. فرم شبکه‌ای و استفاده از مقاطع فولادی مقاوم، نه‌تنها ظاهر زیبا و حرفه‌ای به سازه می‌دهد، بلکه توان تحمل بارهای سنگین مانند آنتن‌ها، تجهیزات مخابراتی و متعلقات فلزی دیگر را هم فراهم می‌کند.
دکل خود ایستا سه‌پایه به‌خاطر توانایی تحمل بارهای عمودی و جانبی، گزینه‌ای ایده‌آل برای پروژه‌هایی با ارتفاع بالا محسوب می‌شود. این دکل‌ها می‌توانند تا ارتفاع حدود 120 متر طراحی و اجرا شوند و ظرفیت تحمل وزنی تا 1 تن را دارند؛ به‌همین‌دلیل در سایت‌های مخابراتی، ایستگاه‌های رادیویی و پروژه‌هایی که نیاز به نصب تعداد زیادی آنتن یا تجهیزات سنگین وجود دارد، بسیار پرکاربرد هستند.
علاوه‌براین، یکی از نقاط قوت اصلی دکل خود ایستا سه‌پایه، انعطاف‌پذیری بالای آن در تعیین ارتفاع و ابعاد نهایی است. ارتفاع و سطح مقطع دکل باتوجه‌به نیاز پروژه، محل نصب، شرایط محیطی و وزن تجهیزات قابل‌تنظیم است. این ویژگی باعث شده است طراحان و پیمانکاران مخابراتی، بسته‌به شرایط هر سایت، بتوانند بهترین مدل را انتخاب و پیاده‌سازی کنند. چه در پروژه‌های مرتفع و سنگین و چه در سایت‌های کوچک‌تر، دکل‌های خود ایستا سه‌پایه پاسخ‌گوی طیف وسیعی از نیازهای فنی و اجرایی هستند.
برای دیدن مطالعه کامل‌تر می توانید به صفحه مزایا و معایب دکل خودایستا مراجعه کنید.
مزایای دکل خود ایستا سه‌پایه
- استحکام و پایداری
ساختار سه‌پایه‌ای دکل به آن استحکام و پایداری بالایی می‌بخشد. این دکل‌ها با استحکامی که از خود نشان می‌دهند می‌توانند در برابر بارهای جانبی مانند وزش شدید باد، زلزله و طوفان مقاومت کنند. این ویژگی باعث می‌شود که در محیط‌های سخت و مناطق پرخطر نیز عملکرد مطلوبی داشته باشند. - قابلیت تحمل وزن
دکل خود ایستا سه‌پایه قادر است تا وزن تجهیزات سنگین را تحمل کند؛ بنابراین، در پروژه‌هایی که نیاز به نصب تجهیزات سنگین در ارتفاع بالا دارند، از این دکل استفاده می‌شود. این ویژگی برای نصب آنتن‌های بزرگ، دستگاه‌های مخابراتی و مشابه بسیار مهم است. - انعطاف‌پذیری
دکل خود ایستا سه‌پایه به‌راحتی قابل‌تنظیم و تغییر ارتفاع است. به نصاب این امکان را می‌دهد تا دکل را به ارتفاع موردنیاز خود تنظیم کند و باتوجه‌به نیازهای خاص پروژه، تجهیزات را بالاتر یا پایین‌تر قرار دهند. این انعطاف‌پذیری برای پروژه‌های مختلف با نیازهای گوناگون بسیار مفید است. - نصب آسان
دکل خود ایستا سه‌پایه به‌طور نسبتاً ساده و سریع نصب می‌شود. این امر زمان و هزینه را کاهش می‌دهد و باعث می‌شود نصب و راه‌اندازی تجهیزات در کمترین زمان ممکن انجام شود. این ویژگی به‌ویژه در پروژه‌هایی با محدودیت زمانی یا نیاز به سریع‌ترین نصب ممکن اهمیت دارد.

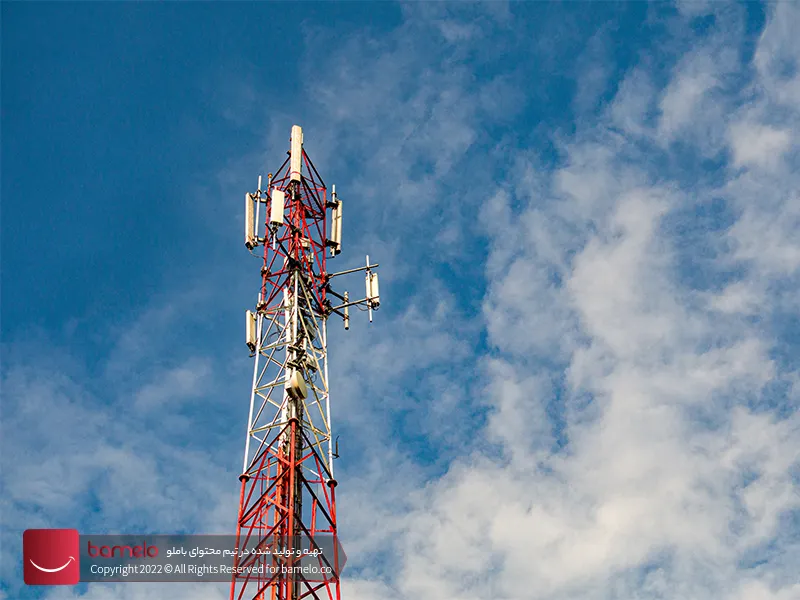

فونداسیون دکل خود ایستا سه‌پایه
بعد از انجام اقدامات اولیه مانند تعیین محل اجرای دکل، شناسایی میزان مقاومت خاک و طراحی دکل خود ایستا سه‌پایه، نوبت به اجرای فونداسیون دکل می‌رسد. فونداسیون دکل خود ایستا سه‌پایه باید به‌صورت پیش‌ساخته و آماده اجرا شود. این نوع فونداسیون به‌دلیل آماده‌بودن و آزمایش‌های پیش از اجرا، سرعت بالاتری در نصب دارد و ازآنجاکه به‌خوبی امتحان خود را پس داده، امنیت و دوام بیشتری را تضمین می‌کند. استفاده از فونداسیون پیش‌ساخته باعث می‌شود که پروژه در زمان کمتری به نتیجه برسد و هزینه‌ها نیز به‌طور قابل‌توجهی کاهش یابد.
اگر مطالب کامل‌تری می‌خواهید مطالعه کنید می‌توانید به صفحه فونداسیون آماده دکل مراجعه کنید که در آن جا مفصل توضیح داده‌ایم.
مانتینگ دکل خودنگهدار
مانتینگ یا بست فلزی گالوانیزه‌شده، قطعه‌ای است که برای نگه‌داشتن چندین آنتن روی دکل‌های مخابراتی خود ایستا به‌کار می‌رود. این بست فلزی به‌طور مؤثر از جابه‌جایی یا صدمه رسیدن به آنتن‌ها جلوگیری می‌کند و آن‌ها را در جای خود محکم نگه می‌دارد. استفاده از مانتینگ گالوانیزه‌شده به‌دلیل مقاومت بالای آن در برابر شرایط آب‌وهوایی مختلف، به طول عمر بیشتر آنتن‌ها و دکل‌ها کمک می‌کند و از آسیب‌های ناشی از باد، طوفان یا سایر عوامل خارجی جلوگیری می‌کند.
کاربردهای دکل خودنگهدار
دکل خودایستا سه پایه به‌دلیل ساختار مقاوم و استحکام بالا، کاربردهای متنوعی دارد. این دکل‌ها برای نصب آنتن‌های مایکروویو، موبایل و بی‌سیم بسیار مناسب هستند؛ زیرا انتقال دقیق سیگنال‌ها و ارائه پوشش گسترده، سیگنال موبایل و خدمات اینترنت بی‌سیم را ممکن می‌سازند. همچنین در ایستگاه‌های هواشناسی برای جمع‌آوری داده‌های جوی و نصب دوربین‌های نظارتی در مناطق صنعتی، شهری و نظامی به‌کار می روند.
برای اطلاعات بیشتر می‌توانید به صفحه کاربرد دکل خود ایستا مراجعه کنید.
دکل خودنگهدار در کجا استفاده می‌شود؟
دکل خود ایستا سه پایه در صنایع مختلف و برای کاربردهای متنوعی استفاده می‌شود. برخی از کاربردهای رایج دکل خود ایستا سه پایه عبارتند از:
- انتقال سیگنال مخابراتی
- تلفن همراه و اینترنت
- مخابرات اضطراری
- رادیوها و وایرلس‌ها (wireless)
- نصب توربین‌های بادی
- ارتقا انتقال تلویزیون و رادیو
نصب دکل خود ایستا سه‌پایه
نصب دکل خود ایستا سه‌پایه، فرایندی پیچیده است که نیاز به‌دقت و تخصص دارد. در ادامه، به مراحل مختلف نصب این دکل پرداخته می‌شود:

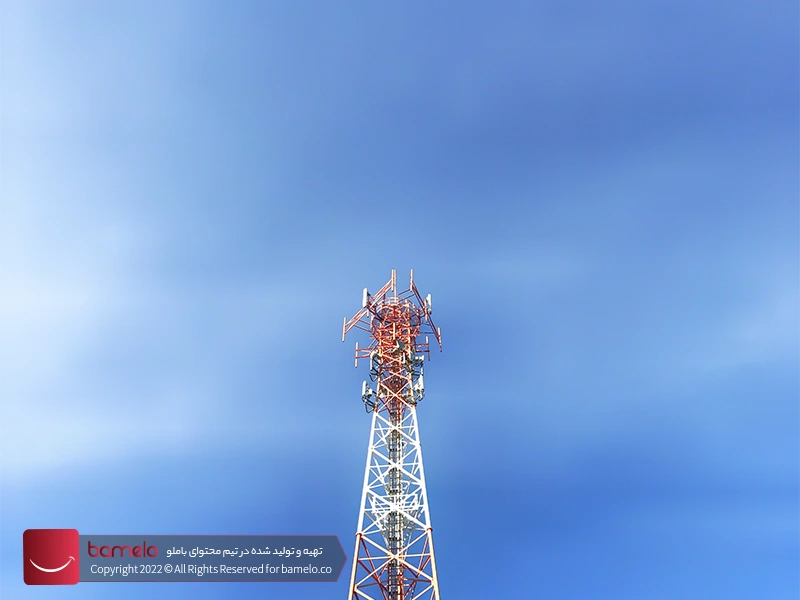

بررسی محیط و مدیریت ایمنی
قبل از هر اقدامی، محیط نصب دکل باید به‌طور دقیق بررسی شود. این شامل انتخاب محل مناسب، توجه‌به نوع خاک، پایداری اراضی و وجود خطوط برق و زیرساخت‌های دیگر است. رعایت اصول ایمنی در طول نصب، از جمله پوشش تجهیزات و ایمن‌سازی محیط کار، حیاتی است تا از حوادث احتمالی جلوگیری شود.
برنامه‌ریزی و طراحی مهندسی
بعد از بررسی محیط، برنامه‌ریزی نصب دکل صورت می‌گیرد. در این مرحله، موقعیت دقیق نصب، ارتفاع دکل و محاسبات بارهای وارد بر آن تعیین می‌شود. طراحی دکل معمولاً با استفاده از نرم‌افزارهای مهندسی مانند RISA Tower و TNX Tower انجام می‌شود تا اطمینان حاصل شود که دکل به‌درستی و مطابق با استانداردهای مهندسی ساخته خواهد شد.
حفر چاه و اجرای فونداسیون آماده دکل
مرحله بعدی حفر چاه‌ها به عمق و قطر مشخص است که براساس نیاز و طراحی انجام می‌شود. به‌دلیل زمان‌بربودن روش‌های سنتی، استفاده از فونداسیون پیش‌ساخته برای دکل خود ایستا توصیه می‌شود. این روش علاوه‌بر کاهش زمان نصب، از نظر هزینه نیز به‌صرفه‌تر است.
نصب و راه‌اندازی تجهیزات
پس از نصب پایه‌ها و اتصالات، تجهیزات مختلفی نظیر آنتن‌ها، دوربین‌های مداربسته، پنل‌های خورشیدی و دیگر تجهیزات پروژه روی دکل نصب می‌شوند. نوع تجهیزات بستگی‌به نیاز پروژه دارد و نصب آن‌ها باید به‌دقت انجام شود تا از عملکرد صحیح آن‌ها اطمینان حاصل شود.

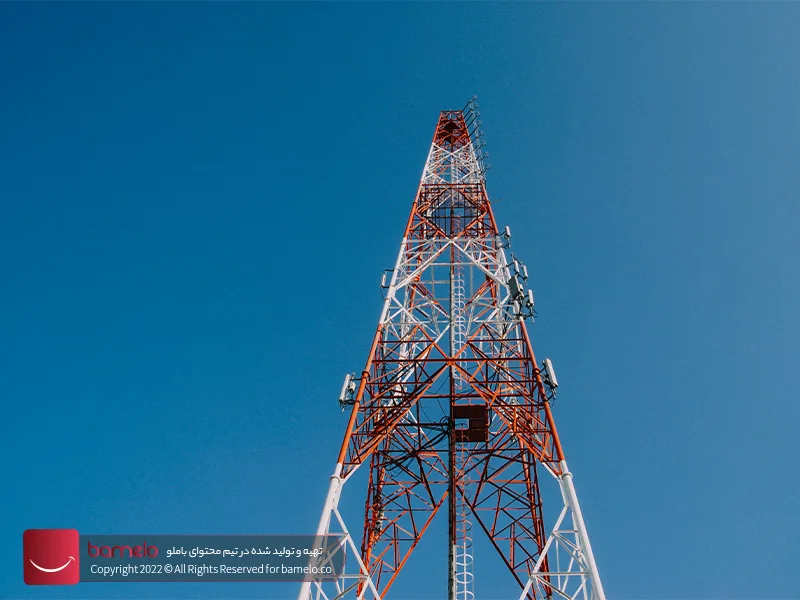

آزمایش و تست
در نهایت، پس از نصب دکل و تجهیزات، آزمایش‌های مختلفی برای ارزیابی عملکرد دکل و تجهیزات انجام می‌شود. این تست‌ها شامل بررسی دقت ارتفاع دکل، تست ارتعاشات و ارزیابی تحمل بارهای جانبی است. در این مرحله، اطمینان حاصل می‌شود که دکل به‌درستی عمل می‌کند و آماده بهره‌برداری است.
نصب دکل خود ایستا سه‌پایه نیازمند مهارت و تجربه فنی است. برای اجرای درست این مراحل، بهتر است از تیم‌های متخصص و فنی باتجربه استفاده کنید تا از بهینه‌ترین عملکرد دکل اطمینان حاصل شود.
جمع‌بندی آنچه مطالعه کردید…
دکل خود ایستا سه پایه یک سازه مهم و کارآمد است که در انواع صنایع کاربرد دارد. این دکل با استحکام و پایداری بالا، توانایی تحمل وزن تا ۱ تن و قابلیت تنظیم ارتفاع تا ۱۲۰ متر، امکان نصب و نگهداری تجهیزات مختلف را در ارتفاع بالا را فراهم می‌کند. برای بهره‌برداری بهینه از دکل خود ایستا سه‌پایه، توصیه می‌شود از تیم‌های مهندسی و فنی متخصص مثل باملو در نصب و مدیریت این سازه استفاده کنید. این تیم می‌توانند با تخصص و تجربه خود، نصب دکل را به‌طور ایمن و کارآمد انجام دهند. برای خرید و سفارش این دکل با مشاوران باملو تماس حاصل فرمایید.
