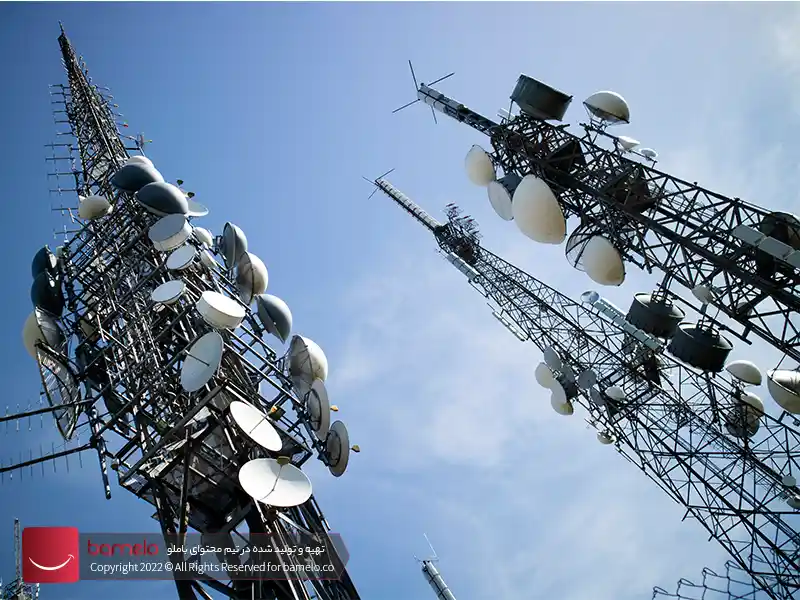

نصب آنتن روی دکل

آنتن‌های نصب شده روی دکل بر عملکرد یکدیگر تاثیر می‌گذارند. اگر طراحی و چیدمان این آنتن‌ها به گونه‌ای باشد که اثر نامطلوب آن به حداقل ممکن کاهش یابد، می‌گویند بین آنتن‌ها (مثلا آنتن‌های فرستنده و گیرنده ریپیترها) ایزوله ایجاد کرده‌ایم و مقدار آن بیشتر است.

عوامل موثر در افزایش میزان ایزوله بین آنتن‌های فرستنده و گیرنده

عواملی که باعث افزایش میزان ایزوله بین آنتن‌های فرستنده و گیرنده می‌شوند عبارتند از:

·      وجود شکاف فرکانسی بین فرکانس کاری آنتن ها

وجود فاصله فرکانسی بین فرکانس کاری آنتن‌ها باعث افزایش ایزوله می‌شود. به عنوان مثال به دلیل اینکه محدوده فرکانس HB و LB از یکدیگر فاصله زیادی دارند، اگر آنتن‌های این دو محدوده بر روی دکل نصب شوند، حداقل فاصله فیزیکی دو متر را رعایت کنند، تاثیر زیادی روی یکدیگر نخواهند داشت.

·      ایجاد فاصله فیزیکی بین آنتن ‌های نصب شده روی دکل

اگر شکاف فرکانسی وجود نداشته باشد، می‌توان از این روش برای ایجاد ایزوله استفاده کرد. هنگام نصب آنتن‌هایی که در یک باند کار می‌کنند (مثلا دو آنتن در باند LB) باید به این موضوع توجه زیادی داشته باشیم و با ایجاد فاصله عمودی یا افقی، اثر انتشار یک آنتن را بر روی آن کاهش دهیم، به طوری که انزوا هر چه بیشتر باشد.

هر پا برابر با 33 سانتی متر است. در فرکانس‌های حدود 40 مگاهرتز برای ایجاد ایزولاسیون 46 دسی بل (این ایزوله با توجه به تجربیات و توصیه‌های قبلی تاثیر آنتن‌های فرستنده بر گیرنده را تا حد زیادی کاهش می‌دهد) باید فاصله عمودی ایجاد کرد. البته در عمل این مقدار فاصله حدود 32 دسی بل ایزوله ایجاد می‌کند.

در فرکانس‌های حدود 160 مگاهرتز که فرکانس HB است، فاصله‌ای بین 5.5 تا 6 متر ایجاد می‌شود تا ایزوله 46 دسی بل ایجاد شود. با توجه به اینکه تلفات برق بین فرستنده و گیرنده ارتباط مستقیمی با مجذور فرکانس دارد، این تلفات در HB بیشتر بوده و میزان ایزولاسیون افزایش می‌یابد.

·      ایجاد اختلاف در جهت پلاریزاسیون بین آنتن فرستنده و گیرنده

استفاده از پلاریزاسیون‌های مختلف برای آنتن‌های مجاور نیز باعث می‌شود که امواج ساطع شده از یک آنتن توسط آنتن دیگر دریافت نشود و این امر باعث کاهش تاثیر این دو آنتن بر روی یکدیگر می‌شود. برای این کار، جهت قطبش آنتن فرستنده را برعکس می‌کنیم. با این عمل مقدار ایزولاسیون به شدت افزایش می‌یابد و اثر کوپلینگ فرستنده بر روی گیرنده کاهش پیدا خواهد کرد.

نحوه نصب آنتن روی دکل

از آنجایی که آنتن‌هایی که بر روی دکل نصب می‌شوند بر روی عملکرد و کارایی یکدیگر تاثیر می‌گذارند، بنابراین نحوه چیدمان و قرارگیری آنها باید به گونه‌ای باشد که کمترین اثر نامطلوب را بر روی یکدیگر داشته باشند.

مجموعه اقداماتی که برای کاهش اثر نامطلوب آنتن‌ها انجام می‌شود، ایزوله نامیده می‌شود. هر چه میزان جداسازی بیشتر باشد، نتیجه بهتری حاصل می‌شود.

ایجاد فاصله فرکانسی بین فرکانس کاری آنتن‌ها باعث افزایش میزان ایزوله می‌شود. به عنوان مثال: از آنجایی که محدوده فرکانس HB و LB فاصله زیادی با یکدیگر دارند، در صورتی که آنتن‌های این دو فرکانس بر روی یک دکل نصب شوند، رعایت حداقل فاصله فیزیکی 2 متر تاثیر چندانی در عملکرد آن نخواهد داشت.

اگر فاصله فرکانسی بین آنتن‌ها وجود نداشت و هر دو روی یک باند کار می‌کردند، باید آنتن را با فاصله فیزیکی از یکدیگر نصب کنیم. ایجاد فاصله عمودی یا افقی میزان تأثیرات نامطلوب آنتن‌ها بر یکدیگر را کاهش داده و ایزوله را افزایش می‌دهد.

روش دیگر برای کاهش اثر نامطلوب دو آنتن نصب شده در یک دکل بر روی یکدیگر، استفاده از پلاریزاسیون‌های مختلف برای دو آنتن در کنار یکدیگر است. امواج ساطع شده از یک آنتن توسط آنتن دیگر قابل دریافت نیست و در نهایت میزان ایزوله به میزان قابل توجهی افزایش می‌یابد.

ضوابط و نکات ایمنی نصب آنتن‌ها بر روی دکل

ضوابط و نکات ایمنی نصب آنتن‌ها بر روی دکل به شرح زیر هستند:

• دکل‌های آنتن فعال بلندتر از ابعاد آنتن هستند.
• ارتفاع آنتن نصب شده روی دکل باید پنج متر کمتر از بالای دکل باشد.
• سیستم روشنایی دکل آنتن در شب ضروری است.
• کابل‌های اتصال آنتن به تجهیزات جانبی باید دارای پوشش مقاوم در برابر حرارت، شعله و اشعه ماوراء بنفش خورشید باشند.
• رعایت نکات حفاظتی در برابر صاعقه طبق استاندارد باید رعایت شود.

آموزش نصب آنتن بر روی دکل

مراحل نصب آنتن بر روی دکل به شرح زیر است:

• تعیین ارتفاع آنتن: ارتفاع آنتن با توجه به اینکه سیگنال بدون مشکل دریافت می‌شود تعیین خواهد شد و در صورت نصب آنتن روی دکل می‌توان آنتن را در ارتفاع کم نصب کرد.
• سوراخ کردن سقف یا سوراخ کردن میله فلزی: این کار باید با دقت انجام شود تا به سقف آسیبی وارد نشود.
• اتصال میله به سقف یا دیوار با استفاده از اتصالات: برای نصب آنتن می‌توانید از قلاب یا سایر اتصالات خاص استفاده کنید.
• تقویت میله آنتن: اگر ارتفاع میله از سقف بیشتر از 3 متر باشد، بهتر است با اتصالات کششی آن را تقویت کنید.
• عایق کاری سقف و سوراخ: برای جلوگیری از نفوذ رطوبت و نشتی، پایه آنتن باید به درستی عایق بندی شود.
• تعمیر میله آنتن و دیش: برای این کار می‌توانید از ورق فولادی استفاده کنید.

سخن پایانی

آنتن‌های نصب شده روی دکل بر عملکرد یکدیگر تاثیر می‌گذارند. عوامل موثر در افزایش میزان ایزوله بین آنتن‌های فرستنده و گیرنده شامل وجود شکاف فرکانسی بین فرکانس کاری آنتن‌ها، ایجاد فاصله فیزیکی بین آنتن‌های نصب شده روی دکل و ایجاد اختلاف در جهت پلاریزاسیون بین آنتن فرستنده و گیرنده هستند.
