دکل مخابراتی چیست؟ و کاربرد آن

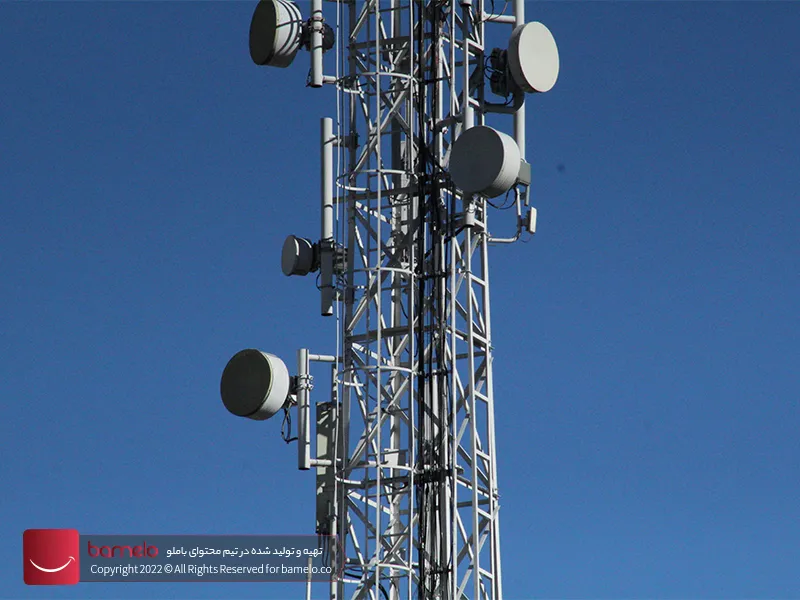

دکل مخابراتی (Telecommunication tower)  سازه‌ای فلزی است که برای ایجاد ارتفاع و نصب تجهیزات ارتباطی مانند آنتن‌های مخابراتی، تجهیزات رادیویی، لینک‌های وایرلس و سایر تجهیزات ارسال و دریافت سیگنال استفاده می‌شود. این دکل‌ها در ارتفاع‌ها و ساختارهای مختلف ساخته می‌شوند و بسته به شرایط پروژه می‌توانند به‌صورت دکل مهاری، دکل منوپل یا دکل خودایستا اجرا شوند.

خود دکل مخابراتی  وظیفه ارسال یا دریافت سیگنال را بر عهده ندارد؛ وظیفه اصلی آن نگهداری تجهیزات مخابراتی در ارتفاع مناسب و ایجاد شرایط لازم برای پوشش ارتباطی یا برقراری خط دید بین تجهیزات است. نوع دکل، ارتفاع آن و نحوه نصب نیز بر اساس عواملی مانند نوع تجهیزات، محل اجرا، شرایط باد، فضای موجود، بارگذاری و نیاز ارتباطی پروژه انتخاب می‌شود.

Toggle

دکل مخابراتی چه کاری انجام می‌دهد و چگونه کار می‌کند؟

وظیفه اصلی دکل مخابراتی ایجاد ارتفاع مناسب برای نصب آنتن‌ها و تجهیزات ارتباطی است. قرار گرفتن تجهیزات در ارتفاع باعث می‌شود موانعی مانند ساختمان‌ها، درختان و عوارض زمین کمتر در مسیر سیگنال قرار بگیرند و شرایط مناسب‌تری برای پوشش شبکه یا برقراری ارتباط بین دو نقطه ایجاد شود.
در یک سایت مخابراتی، آنتن‌ها و تجهیزات ارتباطی روی دکل در ارتفاع مناسب نصب می‌شوند تا بتوانند سیگنال را در محدوده موردنظر ارسال و دریافت کنند. ارتفاع دکل، محل نصب، جهت آنتن‌ها و شرایط محیط اطراف همگی در کیفیت پوشش و برقراری ارتباط مؤثر هستند؛ به همین دلیل ارتفاع و نوع دکل باید متناسب با کاربرد و شرایط هر پروژه انتخاب شود.

کاربرد دکل مخابراتی

ایجاد پوشش شبکه

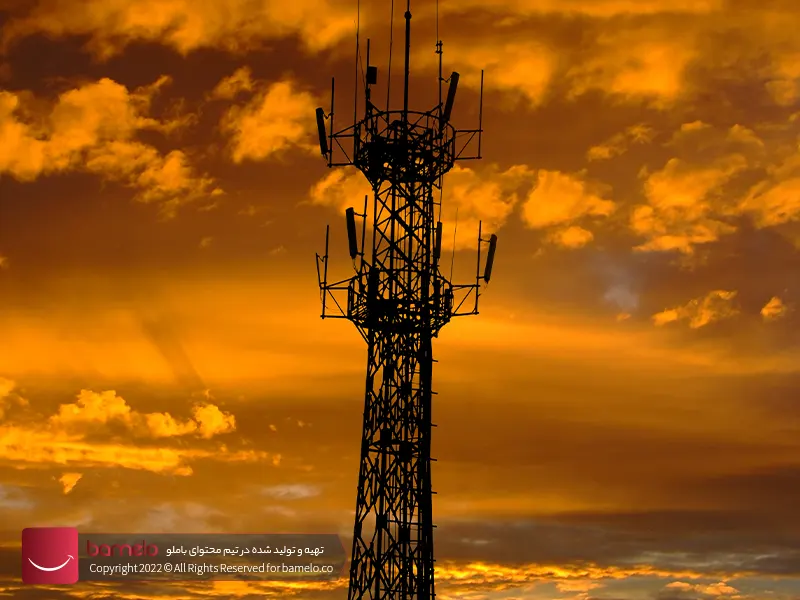

اصلی‌ترین کاربرد دکل‌های مخابراتی ایجاد پوشش شبکه برای ارتباطات بی‌سیم در مناطق مختلف، از جمله مناطق شهری، روستایی و حتی مناطق دورافتاده است. بدون دکل‌ها، اپراتورهای مخابراتی مانند همراه اول، ایرانسل و رایتل قادر به ارائه خدمات گسترده‌ای که امروز از آن‌ها بهره‌مند هستیم، نخواهند بود.

ارتباطات داده و اینترنت

دکل‌های مخابراتی با ایجاد بستر مناسب برای انتقال داده، امکان دسترسی به اینترنت همراه را فراهم می‌کنند. این دکل‌ها با استفاده از فناوری‌هایی مانند 4G ،5G، اینترنت اشیا یا IOT و سایر نسل‌های فناوری شبکه، سرعت و کیفیت خدمات اینترنت را به کاربران ارائه می‌دهند.

اتصال به شبکه‌های جهانی

دکل‌های مخابراتی به کاربران این امکان را می‌دهند که به شبکه‌های جهانی متصل شوند. این دکل‌ها با ایجاد لینک‌های ارتباطی با مراکز اصلی و بین‌المللی، ارتباطاتی پایدار و بدون قطعی را ممکن می‌سازند.

کاربردهای امنیتی و اورژانسی

دکل‌های مخابراتی در مواقع اضطراری و بلایای طبیعی نقش بسیار مهمی ایفا می‌کنند. این دکل‌ها به دستگاه‌های امنیتی و اورژانسی کمک می‌کنند تا در شرایط بحرانی بتوانند ارتباطات حیاتی را برقرار و اطلاعات لازم را به‌سرعت منتقل کنند.

پشتیبانی از سرویس‌های مخابراتی محلی

در برخی مناطق، دکل‌های مخابراتی برای پشتیبانی از سرویس‌های مخابراتی محلی همچون رادیو و تلویزیون‌های محلی نیز مورد استفاده قرار می‌گیرند. این سرویس‌ها با استفاده از سیگنال‌های مخابراتی به‌راحتی به دسترس کاربران محلی می‌رسند.

البته باید توجه داشته باشید که دکل‌های مخابراتی به خودی خود در انتقال اطلاعات نقشی ندارند و وظیفه اصلی برعهده تجهیزات سوارشده روی این دکل‌هاست.

انواع دکل مخابراتی

دکل‌های مخابراتی بر اساس نوع سازه، ارتفاع موردنیاز، محل نصب، میزان بار تجهیزات و فضای موجود پروژه در مدل‌های مختلف ساخته می‌شوند. سه نوع اصلی که در پروژه‌های مخابراتی بیشتر مورد استفاده قرار می‌گیرند، دکل مهاری، دکل خودایستا و دکل منوپل هستند. هرکدام از این سازه‌ها مزایا و محدودیت‌های خاص خود را دارند و انتخاب بین آن‌ها باید متناسب با شرایط پروژه انجام شود.

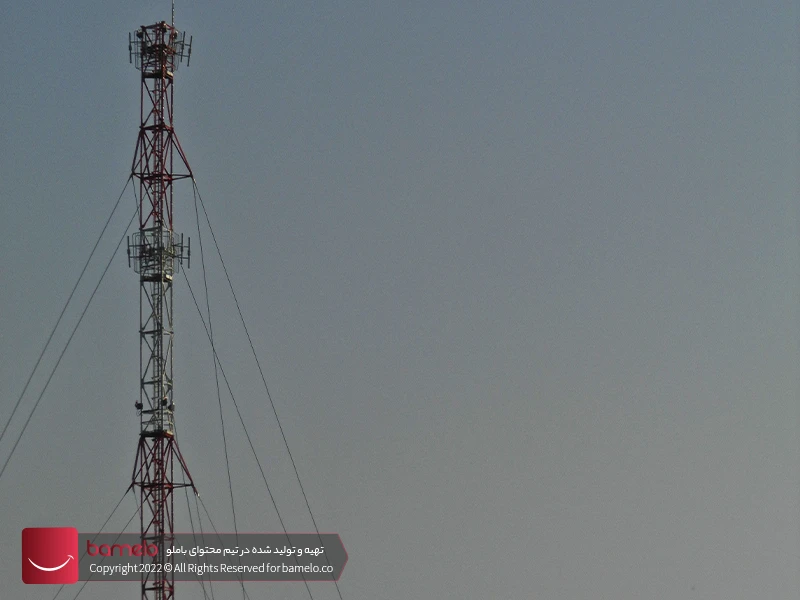

دکل مخابراتی مهاری

دکل مهاری یکی از اقتصادی‌ترین گزینه‌ها برای ایجاد ارتفاع در پروژه‌های مخابراتی و وایرلس است. این دکل از سکشن‌های متصل به یکدیگر تشکیل می‌شود و برای حفظ پایداری سازه از سیم‌های مهار استفاده می‌کند که در چند جهت به نقاط مهار زمینی یا پشت‌بامی متصل می‌شوند.

دکل‌های مهاری برای نصب آنتن‌های رادیویی، تجهیزات وایرلس، لینک‌های نقطه‌به‌نقطه و برخی تجهیزات نظارتی کاربرد دارند و در مدل‌هایی مانند G35 سه‌وجهی، G45 سه‌وجهی و G45 چهاروجهی تولید می‌شوند.

مزیت اصلی این نوع دکل، هزینه سازه کمتر و امکان اجرای ارتفاع‌های مختلف است؛ اما برای نصب آن باید فضای کافی برای اجرای سیم‌های مهار در اطراف دکل وجود داشته باشد.

در مقاله صفر تا صد نصب دکل مهاری مراحل اجرای این سازه را توضیح داده‌ایم. برای آشنایی بیشتر با ساختار آن نیز می‌توانید مقاله دکل مهاری چیست؟ را مطالعه کنید یا انواع دکل مهاری را مشاهده کنید.

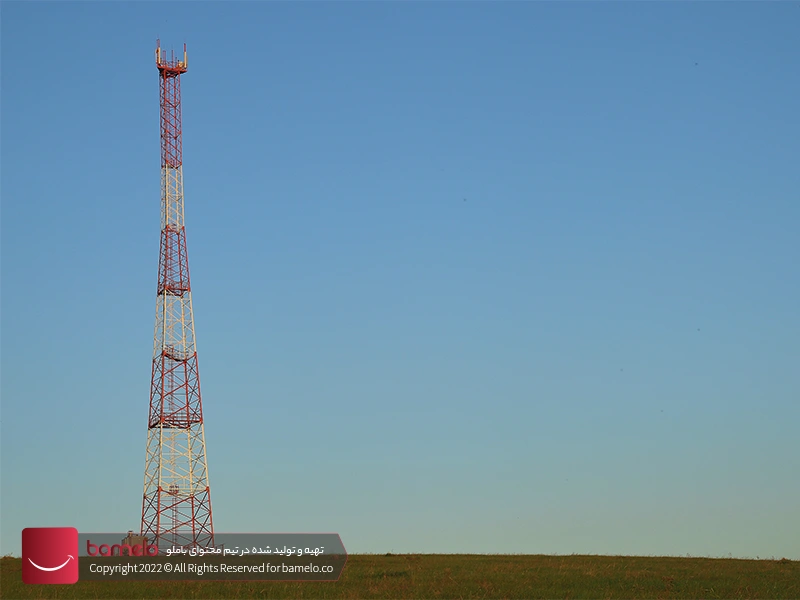

دکل مخابراتی خودایستا

دکل خودایستا بدون استفاده از سیم مهار روی فونداسیون مستقل نصب می‌شود و پایداری خود را از سازه فلزی، هندسه دکل و فونداسیون دریافت می‌کند. این مدل معمولاً در پروژه‌هایی استفاده می‌شود که بار تجهیزات بیشتر است یا امکان اجرای سیم مهار وجود ندارد.

دکل‌های خودایستا باید بر اساس ارتفاع، شرایط باد، مشخصات خاک و بار تجهیزات طراحی شوند و معمولاً قطعات آن‌ها در محل پروژه مونتاژ می‌شود.

این دکل‌ها در ساختارهای مختلفی مانند سه‌پایه و چهارپایه و با ترکیب لوله، نبشی یا سایر مقاطع فولادی طراحی و ساخته می‌شوند.

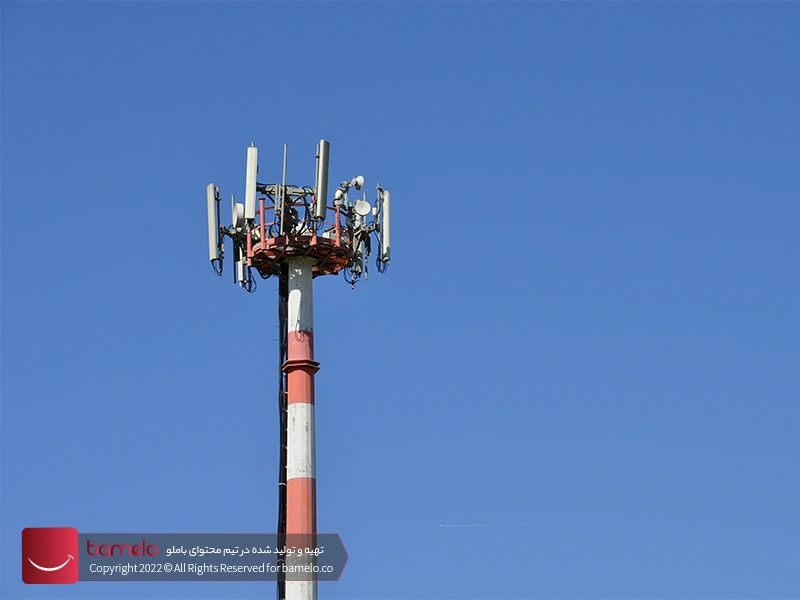

دکل مخابراتی منوپل

دکل منوپل یا تک‌پایه، سازه‌ای عمودی است که برخلاف دکل مهاری به سیم مهار نیاز ندارد و فضای بسیار کمتری در اطراف محل نصب اشغال می‌کند. به همین دلیل در محیط‌های شهری، حاشیه خیابان‌ها، محوطه‌های صنعتی و پروژه‌هایی با محدودیت فضا کاربرد زیادی دارد.

بدنه منوپل معمولاً از ورق فولادی گالوانیزه گرم  ساخته می‌شود و قطعات آن می‌توانند به‌صورت فلنجی یا اورلپ به یکدیگر متصل شوند. تجهیزات مختلف مانند آنتن‌های مخابراتی، تجهیزات رادیویی، دوربین‌های نظارتی و تجهیزات ارتباطی نیز متناسب با طراحی سازه روی آن نصب می‌شوند.

مهم‌ترین مزیت منوپل، اشغال فضای کمتر و حذف سیم‌های مهار است؛ با این حال هزینه ساخت و اجرای آن معمولاً از دکل مهاری بیشتر است و مشخصات فونداسیون و بارگذاری آن باید متناسب با پروژه طراحی شود.

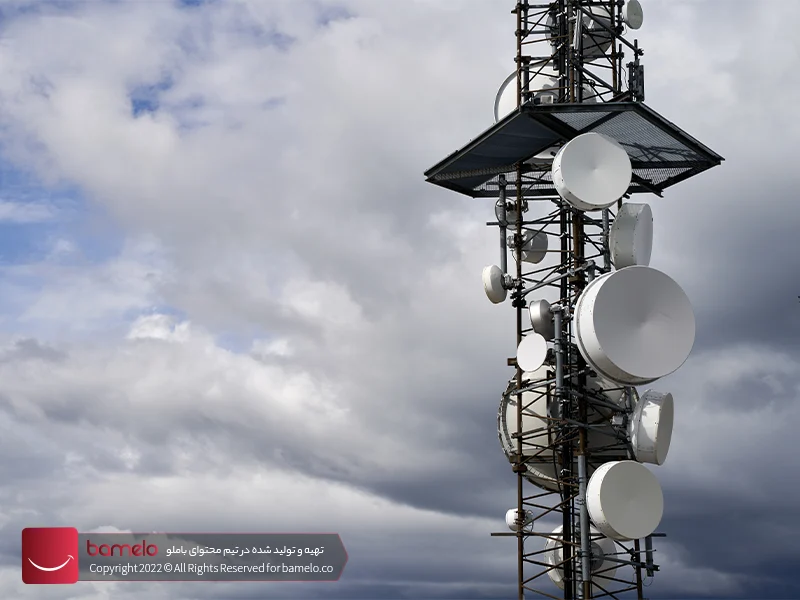

تجهیزات دکل مخابراتی

تجهیزات دکل مخابراتی با توجه به کاربردهای وسیع و گسترده‌ای که در ارتباطات رادیویی، تلویزیونی، مخابراتی و اینترنتی دارند، در انواع گوناگونی دسته‌بندی می‌شوند. این تجهیزات شامل:

• آنتن‌ رادیو (Radio antenna)

• آنتن موبایل (Mobile antenna)

• ترانسمیتر (Transmitters)

• رسیور (Receivers)

• سوئیچ‌ها (Switches)

• روترها (Routers)

• دستگاه‌های پردازش سیگنال (Signal processing devices)

• لینک‌های اینترنتی، رادیویی و سکتورها (Internet and radio links and sectors)

• کابل‌های کت سیکس (CAT6)

• روتر میکروتیک و سیسکو Mikrotik and Cisco routers

• کانکتورهای سوکتی (Socket connectors)

• آنتن‌های بی‌سیم مخابراتی مانند آنتن 6DB، آنتن‌های کواکسیال مدل RG256

آنتن‌ها برای ارسال و دریافت سیگنال‌های بی‌سیم و انتقال فرکانس‌های مخابراتی و اینترنتی به‌کار می‌روند. در کنار آنتن‌ها، ترانسمیترها و رسیورها نیز نقش کلیدی دارند و سیگنال‌های بی‌سیم را به سیگنال‌های الکتریکی و برعکس تبدیل می‌کنند.

سوییچ‌ها و روترها برای توزیع این سیگنال‌های الکتریکی به دستگاه‌های مختلف مورد استفاده قرار می‌گیرند و دستگاه‌های پردازش سیگنال نیز به پردازش این سیگنال‌ها می‌پردازند تا انتقال داده‌ها به‌صورت بهینه انجام شود.

برای محافظت از تجهیزات و اتصالات در برابر شرایط محیطی، از چسب‌های عایق در محل اتصال کابل‌ها به آنتن استفاده می‌شود که در برابر رطوبت و باران مقاومت ایجاد می‌کنند. همچنین، کانکتورهای سوکتی به‌عنوان رابط بین کابل‌های برق دکل، امکان اتصال ایمن و پایدار تجهیزات را فراهم می‌کنند.

شما می‌توانید برای خرید هر یک از تجهیزات دکل مهاری به فروشگاه اینترنتی باملو سر بزنید.

نقش اجزاء و تجهیزات دکل مخابراتی

دکل‌ها با‌توجه‌به نوعی که دارند، اجزای مختلفی را شامل می‌شوند. برای مثال در دکل‌های خود ایستای چهار پایه، جزو اصلی نبشی است. دکل مخابراتی شامل چندین قسمت است که به‌طورکلی شامل تجهیزاتی مانند آنتن‌ها، ایستگاه پایه، لینک‌های ارتباطی، واحد توان، واحد کنترل بی‌سیم، تجهیزات پایه، تجهیزات انتقال داده‌ها، تجهیزات مدیریتی، تجهیزات برقی، تجهیزات کنترل و مدیریت، تجهیزات مبدل و تقویت‌کننده سیگنال، تراشه‌های توان، مبدل رادیویی، تجهیزات کنترل ترافیک و تجهیزات ارتباطی می‌شود.

این تجهیزات هر کدام وظایف مختلفی دارند ولی با هم همکاری می‌کنند تا ارتباط بی‌سیم بین تلفن همراه و شبکه مخابراتی برقرار شود.

این دکل‌ها به‌شکل برج‌هایی در مناطق مختلف نصب می‌شوند تا پوشش شبکه موبایل را در یک منطقه فراهم کنند و ارتباط بی‌‌نقصی بین کاربران موبایل و شبکه را امکان‌پذیر سازند. تجهیزات الکترونیکی که در دکل مخابراتی قرار می‌گیرد شامل تجهیزاتی است که سیگنال‌های مخابراتی را تقویت و تحلیل می‌کنند و همچنین سیستم‌های کنترل و مدیریت دستگاه را فراهم می‌کنند.

این تجهیزات عبارت‌اند از؛

آنتن‌ها

برای ارسال و دریافت سیگنال‌های رادیویی بین دستگاه و تلفن‌های همراه، از آنتن استفاده می‌شود. آنتن‌ها ساختاری بازویی دارند و معمولاً در بالای دکل نصب‌شده و با استفاده از آنتن‌های دیگر در دیگر دکل‌ها و تجهیزات مخابراتی به تبادل اطلاعات می‌پردازند. آنتن‌ها در دکل مخابراتی نصب می‌شوند تا بهترین پوشش سیگنال مخابراتی در یک منطقه فراهم شود.

ترانسیورها

ترانسیورها وظیفه تبدیل سیگنال‌های بی‌سیم به سیگنال‌های الکتریکی و بالعکس را بر عهده دارند. همچنین، این تجهیزات سیگنال‌های دریافتی را تقویت و سیگنال‌های ارسالی را برای ارتباط بهینه تنظیم می‌کنند تا کیفیت و پایداری ارتباطات تضمین شود.

ایستگاه پایه

ایستگاه پایه (Base Station) بخشی کلیدی از دکل مخابراتی از نوع bts است که ارتباط مستقیم با تلفن‌های همراه را برقرار می‌کند. این بخش شامل تجهیزاتی مانند سوئیچ‌ها، مودم‌ها و دستگاه‌های کنترلی است که نقش مدیریت ترافیک شبکه و اطمینان از ارتباط پایدار و مؤثر را ایفا می‌کنند.

اگر درمورد دکل bts به اطلاعات بیشتری نیاز دارید می‌توانید به مقاله همه چیز درباره دکل مخابراتی BTS مراجعه کنید.

لینک‌های ارتباطی

دکل مخابراتی دارای لینک‌های ارتباطی است که برای اتصال به سایر دکل‌ها و تجهیزات مخابراتی به‌کار می‌روند. این لینک‌ها از روش‌هایی مانند کابل، فیبر نوری یا امواج رادیویی استفاده می‌کنند تا اطلاعات را به‌صورت سریع و مطمئن منتقل کنند.

مبدل رادیویی

این تجهیز وظیفه تبدیل سیگنال‌های الکترونیکی به سیگنال‌های رادیویی را بر عهده دارد و برای ارسال و دریافت اطلاعات در شبکه مخابراتی استفاده می‌شود.

واحد کنترل بی سیم

این واحد وظیفه مدیریت ترافیک مخابراتی را بر عهده دارد و عملکرد کلی دستگاه BTS را کنترل و هماهنگ می‌کند.

واحد توان

این واحد وظیفه تقویت سیگنال رادیویی را دارد تا امکان انتقال سیگنال به فواصل بیشتر فراهم شود و پوشش شبکه افزایش یابد.

تجهیزات پایه

این تجهیزات شامل دستگاه‌های الکترونیکی هستند که سیگنال‌های بی‌سیم را از آنتن‌ها دریافت و آن‌ها را به سیگنال‌های الکترونیکی تبدیل می‌کنند. سپس این سیگنال‌ها به سرورهای مخابراتی ارسال می‌شوند تا به مقصد نهایی هدایت شوند.

تجهیزات انتقال داده

این تجهیزات مسئول انتقال اطلاعات بین دکل مخابراتی و سایر اجزای شبکه هستند و به برقراری ارتباط پایدار و سریع بین بخش‌های مختلف شبکه کمک می‌کنند.

تجهیزات مدیریتی

این تجهیزات مسئول مدیریت و نظارت بر عملکرد دکل مخابراتی هستند. آن‌ها شامل سیستم‌های مانیتورینگ، روتینگ و سوئیچینگ، و سایر اجزای مدیریتی برای انتقال و توزیع سیگنال‌ها در شبکه هستند و به راه‌اندازی صحیح و بهینه دکل کمک می‌کنند.

تجهیزات برقی

برای تأمین نیروی الکتریکی لازم برای عملکرد دکل مخابراتی، از تجهیزات برقی مختلفی مانند ترانسفورماتورها، سیستم‌های باتری و مولدهای برق استفاده می‌شود. این تجهیزات تضمین می‌کنند که دکل به‌طور مداوم و بدون وقفه فعالیت کند.

تجهیزات مبدل و تقویت‌کننده سیگنال

این تجهیزات مسئول تقویت سیگنال‌های ارتباطی هستند تا فاصله بین تلفن همراه و دکل را پوشش دهند و کیفیت ارتباط را بهبود بخشند. با تقویت سیگنال‌ها، این تجهیزات کمک می‌کنند تا ارتباطات بدون اختلال و با کیفیت بالا برقرار شوند.

نصب دکل مخابراتی

نحوه نصب دکل مخابراتی بسته‌به نوع دکل که خود ایستا باشد یا مهاری و مونوپل متفاوت است. البته در فرایند نصب دکل مخابراتی عوامل دیگری نیز مانند انتخاب مکان مناسب، بررسی مجوزهای قانونی، فونداسیون، تجهیزات دکل مخابراتی، فاصله تا منازل مسکونی و… نیز باید مورد بررسی قرار بگیرد که در مقاله نصب دکل مخابراتی در این باره بیشتر توضیح داده‌ایم.

عوامل موثر بر قیمت دکل مخابراتی

قیمت دکل مخابراتی به نوع سازه و مشخصات هر پروژه بستگی دارد و تنها بر اساس ارتفاع تعیین نمی‌شود. نوع دکل مهاری، منوپل یا خودایستا، ارتفاع و تعداد سکشن‌ها، وزن و مقدار فولاد مصرفی، نوع و ضخامت پوشش گالوانیزه، متعلقات موردنیاز، نوع فونداسیون و شرایط محل نصب از مهم‌ترین عوامل مؤثر بر هزینه نهایی هستند.

همچنین نوع و تعداد تجهیزاتی که قرار است روی دکل نصب شوند می‌تواند مشخصات سازه و در نتیجه قیمت آن را تغییر دهد. به همین دلیل برای برآورد دقیق هزینه، بهتر است نوع دکل، ارتفاع موردنیاز، محل نصب و تجهیزات پروژه مشخص شود تا قیمت بر اساس شرایط واقعی پروژه محاسبه شود.

جمع‌بندی آنچه مطالعه کردید...

در این مقاله با دکل مخابراتی، انواع آن، نحوه عملکرد، کاربردها و عوامل مؤثر بر انتخاب و قیمت آن آشنا شدید. دکل‌های مخابراتی در مدل‌های مهاری، خودایستا و منوپل ساخته می‌شوند و وظیفه اصلی آن‌ها ایجاد ارتفاع و بستر مناسب برای نصب آنتن‌ها و تجهیزات ارتباطی است.

ارسال و دریافت سیگنال توسط تجهیزات رادیویی و مخابراتی نصب‌شده روی دکل انجام می‌شود و انتخاب نوع دکل نیز باید بر اساس ارتفاع موردنیاز، شرایط محل نصب، بار تجهیزات و نیاز پروژه انجام شود.

اگر می‌خواهید با ساختار سایت‌های موبایل و تجهیزات BTS بیشتر آشنا شوید، می‌توانید مقاله همه چیز درباره BTS را مطالعه کنید.

پرسش‌های متداول (FAQ)

1. تفاوت دکل مخابراتی با BTS چیست؟

دکل مخابراتی سازه‌ای برای نگهداری آنتن‌ها و تجهیزات در ارتفاع مناسب است، اما BTS مجموعه تجهیزات رادیویی یک سایت تلفن همراه است که وظیفه برقراری ارتباط با تلفن‌های همراه را بر عهده دارد. بنابراین دکل و BTS یک مفهوم نیستند.

1. قیمت دکل مخابراتی چگونه محاسبه می‌شود؟

قیمت دکل مخابراتی به نوع دکل، ارتفاع، مقدار فولاد مصرفی، نوع پوشش گالوانیزه، فونداسیون، متعلقات، بار تجهیزات و شرایط محل نصب بستگی دارد. به همین دلیل برای محاسبه دقیق، مشخصات هر پروژه باید جداگانه بررسی شود.
