دکل منوپل چند وجهی چیست؟
دکل منوپل چند وجهی، یکی از پرکاربردترین انواع دکل‌های مخابراتی در پروژه‌های ارتباطی شهری و صنعتی است. این دکل‌ها به‌صورت تک‌پایه و با طراحی چند ضلعی (۶ یا ۸ وجهی) ساخته می‌شوند و به‌دلیل اشغال فضای کم، گزینه‌ای ایده‌آل برای محیط‌هایی با محدودیت فضا هستند. به‌طور معمول، دکل‌های منوپل چند وجهی در سکشن‌های ۶ متری تولید و به‌صورت ماژولار نصب می‌شوند که این موضوع باعث سهولت در حمل و اجرای پروژه می‌شود.

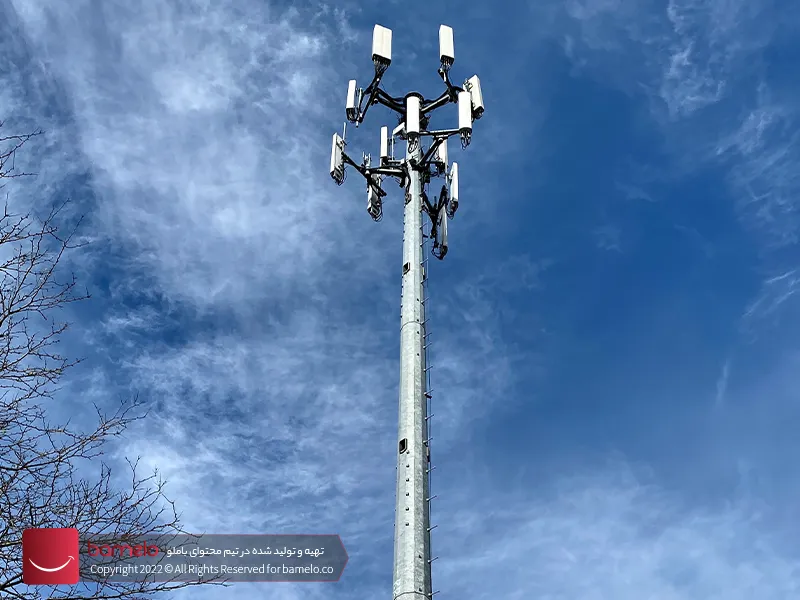

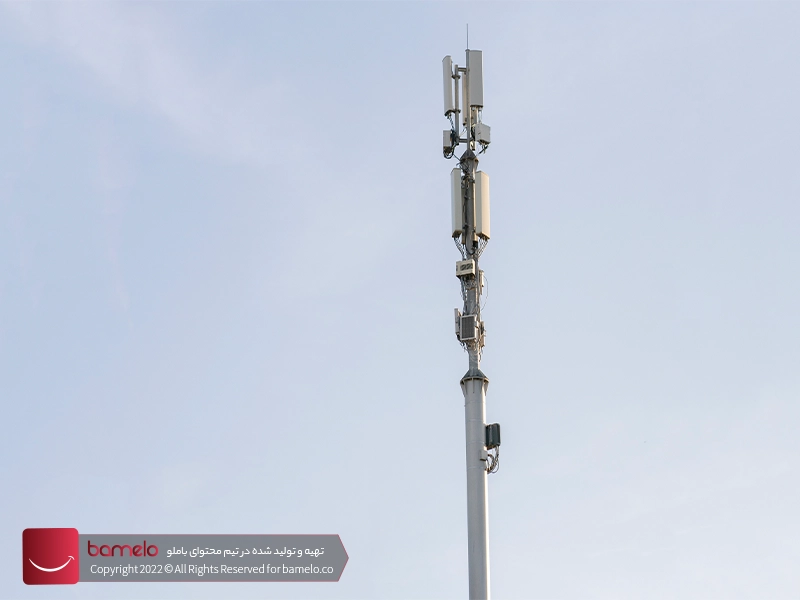

از مهم‌ترین مزایای دکل منوپل چند وجهی می‌توان به مقاومت بالا در برابر وزش باد، عمر مفید طولانی و ظاهر زیبا اشاره کرد. این ویژگی‌ها باعث شده تا این نوع دکل در نصب آنتن‌های مخابراتی، تجهیزات بی‌سیم، لینک‌های مایکروویو و دوربین‌های نظارتی کاربرد فراوانی داشته باشد. همچنین در پروژه‌های BTS اپراتورهای تلفن همراه، به‌دلیل پایداری بالا و اشغال حداقل فضا، به‌طورگسترده مورد استفاده قرار می‌گیرد.
استفاده از دکل منوپل چند وجهی، نه‌تنها از نظر فنی مزایای متعددی دارد؛ بلکه از نگاه اقتصادی نیز به‌صرفه است. کاهش هزینه‌های نصب، عدم نیاز به فونداسیون‌های بزرگ و سرعت بالای اجرای پروژه، از جمله دلایلی هستند که پیمانکاران و مهندسان پروژه‌های مخابراتی به این نوع سازه علاقه‌مند شده‌اند. طراحی این دکل‌ها به‌گونه‌ای است که با رعایت استانداردهای بین‌المللی، بالاترین سطح ایمنی و دوام را در شرایط آب‌وهوایی مختلف فراهم می‌کنند.
دکل منوپل چند وجهی نقش مؤثری در ارتباطات ایفا می‌کند؛ به‌طوری‌که سیگنال‌های ارتباطی را به نقاط دوردست می‌رساند. این نوع دکل، مانند دکل خودایستا، به‌تنهایی و بدون نیاز به هیچ‌گونه مهارکننده می‌تواند بایستد. بااین‌حال، باید توجه داشت که دکل منوپل چند وجهی به اندازه دکل خود ایستا مقاوم نیست.
دکل منوپل چند وجهی به‌دلیل ظاهر استوانه‌ای و جمع‌وجور خود که شباهت زیادی به تلسکوپ دارد، در بسیاری از منابع با عنوان دکل منوپل تلسکوپی نیز شناخته می‌شود. این دکل‌ها معمولاً از سکشن‌های ۶ متری تشکیل شده‌اند که به‌صورت ماژولار روی یکدیگر قرار می‌گیرند. برای اتصال این سکشن‌ها، از اتصالات فلنجی مستحکم و پیچ‌ومهره‌های با کیفیت بالا استفاده می‌شود تا مقاومت سازه در برابر فشار باد، زلزله و نیروهای جانبی تضمین شود. طراحی دقیق این اتصالات، یکی از عوامل مهم در پایداری و عمر بالای دکل‌های منوپل چند وجهی در پروژه‌های مخابراتی است.
ساختار و جنس ورق دکل منوپل چند وجهی
دکل منوپل چند وجهی همان‌طورکه از نام آن پیداست، دارای ساختار چند ضلعی است (معمولاً ۶ یا ۸ وجهی) و به دو روش چند وجهی ورقی یا لوله‌ای (اسپیرال) تولید می‌شود. در نوع چند وجهی، ورق‌های فولادی به‌صورت یکنواخت توسط دستگاه خم‌کن صنعتی خمیده و پس از آن، بدنه دکل با استفاده از جوشکاری دقیق به هم متصل می‌شود تا استحکام کامل سازه تضمین شود. این روش تولید، دکلی مقاوم و پایدار در برابر بارهای محیطی ایجاد می‌کند.
جنس دکل منوپل چند وجهی اغلب از فولاد یا آهن با پوشش گالوانیزه گرم انتخاب می‌شود، هرچند در برخی پروژه‌ها از بتن یا فایبرگلاس نیز استفاده می‌شود. بااین‌حال، فولاد گالوانیزه به‌دلیل دوام بالا و مقاومت در برابر خوردگی و رطوبت، رایج‌ترین و پرکاربردترین متریال در تولید این دکل‌هاست. استفاده از گالوانیزه گرم، عمر مفید دکل را به‌طور قابل‌توجهی افزایش می‌دهد و آن را به گزینه‌ای ایده‌آل برای مناطق با شرایط آب‌وهوایی سخت تبدیل می‌کند.
ارتفاع و ضخامت دکل منوپل چند وجهی
دکل منوپل چند وجهی تک‌پایه به‌دلیل ساختار ایستا و طراحی جمع‌وجور خود، به یکی از پرکاربردترین گزینه‌ها در پروژه‌های ارتباطی و مخابراتی تبدیل شده است. این نوع دکل به‌راحتی در فضاهای محدود نصب می‌شود و در برخی پروژه‌ها مانند پارک‌های جنگلی و مناطق مسکونی، می‌توان آن را با پوشش‌های مخصوص به‌صورت دکل استتاری اجرا کرد تا با محیط اطراف هم‌خوانی داشته باشد.
ارتفاع دکل منوپل چند وجهی معمولاً بین ۱۸ تا ۳۶ متر متغیر است. بدیهی است با افزایش ارتفاع، مقدار مواد مصرفی و در نتیجه وزن کلی دکل نیز افزایش می‌یابد. نکته مهم در طراحی این نوع دکل‌ها، کاهش تدریجی سطح مقطع در بخش‌های بالایی است؛ به‌عبارتی، هرچه به‌سمت رأس دکل نزدیک‌تر شویم، قطر بدنه کاهش می‌یابد تا پایداری و تعادل سازه حفظ شود.
ضخامت ورق‌های فولادی گالوانیزه که برای ساخت دکل منوپل چند وجهی استفاده می‌شود، تأثیر مستقیمی بر وزن، مقاومت و ارتفاع نهایی دکل دارد. هرچه ضخامت بیشتر باشد، استحکام سازه افزایش یافته و امکان نصب تجهیزات سنگین‌تر در ارتفاع بالاتر فراهم می‌شود. این ویژگی برای پروژه‌هایی که نیاز به نصب آنتن‌های حجیم یا چندین دستگاه مخابراتی دارند، بسیار حیاتی است.
کاربرد یا دلیل استفاده از دکل منوپل چند وجهی
دکل منوپل چند وجهی برای موارد زیر به‌کار می‌رود. عبارتند از:
- نصب آنتن بی‌سیم و رادیو
- شبکه مخابراتی موبایل (WLL& VPOL& XPOL)
- پایه چراغ راهنمایی
- پایه تابلو راهنمای مسیر
- برج استادیومی

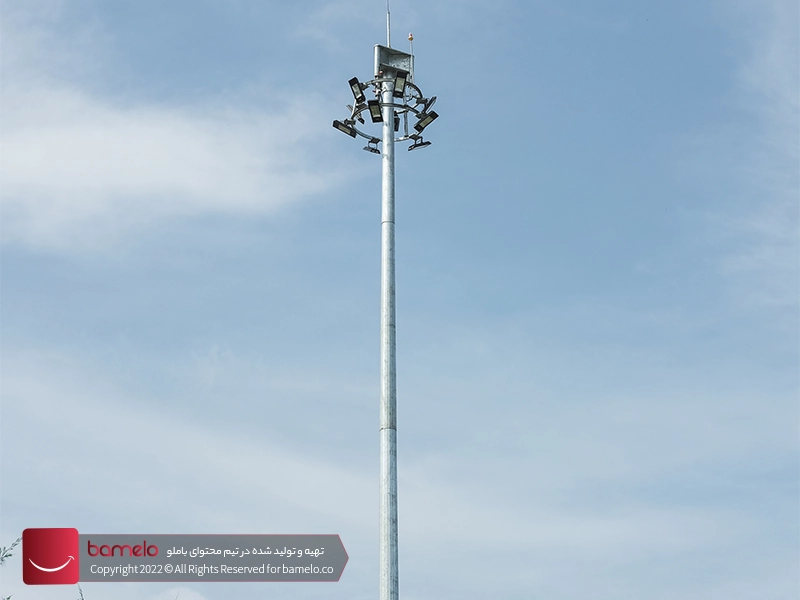

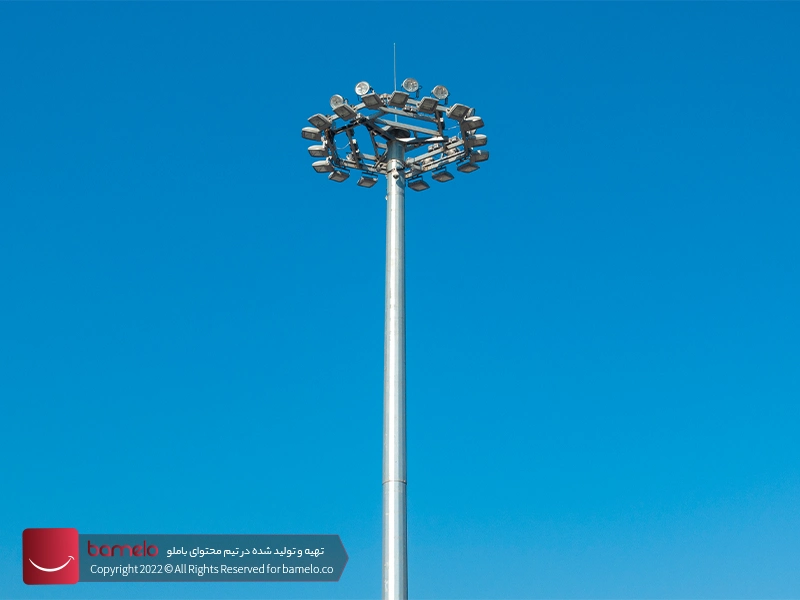

- برج روشنایی
- پایه دوربین مدار بسته
- پایه پرچم
جایگاه قرار گیری دکل منوپل چند وجهی
دکل منوپل چند وجهی به‌دلیل حساسیت زیاد نسبت‌به لرزش، بهتر است در مکانی قرار بگیرد که در معرض وزش شدید باد و طوفان نباشد. بنابراین، توصیه می‌شود این دکل‌ها در نزدیکی مناطق مسکونی و مکان‌هایی که وسایل نقلیه سنگین عبور می‌کنند، قرار نگیرند. بااین‌حال، می‌توانید این دکل‌ها را به‌طور گسترده در سطح شهر مشاهده کرد.
ویژگی یا مهم‌ترین مزیت دکل منوپل چند وجهی
از مهم‌ترین مزایای دکل منوپل چند وجهی می‌توان به اشغال فضای بسیار کم، سهولت در ساخت و نصب، و مقاومت بالا در برابر شرایط جوی اشاره کرد. این نوع دکل‌ها به‌گونه‌ای طراحی شده‌اند که توان تحمل سرعت باد تا حدود ۱۲۰ کیلومتر بر ساعت را دارند که این موضوع آن‌ها را برای مناطق بادخیز به گزینه‌ای مناسب تبدیل می‌کند. علاوه‌براین، دکل‌های منوپل چند وجهی به‌دلیل طراحی مهندسی‌شده و توزیع یکنواخت نیرو در اضلاع، در برابر بارهای اعمال‌شده از تجهیزات نصب‌شده، مقاومت بالاتری نسبت‌به دکل‌های منوپل لوله‌ای یا اسپیرال دارند. این ویژگی‌ها باعث شده تا این مدل دکل، در پروژه‌های مخابراتی حساس و فضاهای محدود شهری، جایگاه ویژه‌ای پیدا کند.
معایب دکل منوپل چند وجهی
با وجود مزایای متعدد، دکل منوپل چند وجهی نیز محدودیت‌هایی دارد که در برخی پروژه‌ها باید مدنظر قرار گیرد. یکی از مهم‌ترین معایب این نوع دکل‌ها، ظرفیت بار کمتر نسبت‌به دکل‌های مشبک یا سه‌پایه است؛ به زبان ساده، تعداد تجهیزات و آنتن‌هایی که می‌توان روی آن نصب کرد محدودتر است. علاوه‌براین، به‌دلیل وزن سکشن‌ها و طراحی خاص بدنه، فرایند حمل‌ونقل و نصب دکل منوپل چند وجهی معمولاً نیازمند استفاده از جرثقیل است. این موضوع می‌تواند در برخی مناطق صعب‌العبور یا پروژه‌هایی با دسترسی محدود، چالش‌هایی به همراه داشته باشد. بااین‌حال، در پروژه‌هایی که فضای نصب محدود است و نیاز به ظاهری جمع‌وجور وجود دارد، همچنان گزینه‌ای مناسب محسوب می‌شود.
فونداسیون دکل منوپل چند وجهی
به‌طورکلی، فونداسیون دکل منوپل چند وجهی به دو صورت آماده (فونداسیون پیش‌ساخته) و فونداسیون در محل اجرا می‌شود. اما به‌دلیل کاهش زمان، فونداسیون آماده بهترین گزینه برای راه‌اندازی دکل منوپل چند وجهی است. در این روش، پس از محاسبه و طراحی و بررسی شرایط زمین، چاله‌ای حفر و شبکه آرماتوربندی انجام می‌شود و سپس بتن‌ریزی صورت می‌گیرد.
استاندارد دکل منوپل چند وجهی
پیش از نصب و اجرای دکل منوپل چند وجهی، انجام محاسبات دقیق و طراحی مهندسی براساس استانداردهای معتبر، یک ضرورت فنی و ایمنی محسوب می‌شود. این طراحی معمولاً مطابق با استانداردهای MCI و EIA/TIA-222-F برای ارتفاع‌های بین ۱۸ تا ۳۶ متر صورت می‌گیرد تا پایداری و ایمنی سازه در شرایط مختلف تضمین شود. در فرایند طراحی، عواملی مانند سرعت باد، بار برف، نوع خاک و شرایط ژئوتکنیکی منطقه باید به‌دقت بررسی شوند. بی‌توجهی به این موارد می‌تواند ایمنی دکل و تجهیزات نصب‌شده را با خطر مواجه کند. همچنین، رعایت دستورالعمل‌های ایمنی در زمان نصب دکل منوپل چند وجهی نقش کلیدی در افزایش عمر مفید سازه و عملکرد پایدار آن در طول زمان ایفا می‌کند.
نکات ایمنی در استفاده از دکل منوپل چند وجهی
استفاده از دکل منوپل چند وجهی در پروژه‌های مخابراتی و ارتباطی نیازمند رعایت نکات ایمنی دقیق است تا از بروز حوادث جلوگیری شود و عملکرد سازه به‌طور مؤثر و ایمن حفظ گردد. در اینجا نکات مهم ایمنی برای نصب، نگهداری و تعمیر این دکل‌ها آورده شده است:
- بازرسی دقیق پیش از نصب یا تعمیر: پیش از شروع هرگونه عملیات، باید دکل به‌طور کامل از نظر سلامت ساختار و اتصالات مورد بازرسی قرار گیرد تا از عدم وجود آسیب یا خرابی در سازه اطمینان حاصل شود.
- نگهداری منظم و بازرسی دوره‌ای: برای اطمینان از عملکرد صحیح و ایمن دکل‌ها، بازرسی‌های دوره‌ای و نگهداری منظم از اهمیت بالایی برخوردارند. این بازرسی‌ها به شناسایی زنگ‌زدگی، شل‌شدن اتصالات یا آسیب‌های دیگر کمک می‌کنند.
- استفاده از تجهیزات ایمنی استاندارد: کلاه ایمنی، دستکش، کمربند ایمنی و کفش مناسب از جمله ملزومات ضروری برای کارکنان در حال کار روی دکل هستند تا از خطرات احتمالی جلوگیری شود.
- محدودیت‌های آب‌وهوایی: کار با دکل در شرایط جوی نامساعد نظیر باد شدید، بارش برف یا باران می‌تواند خطرات جدی به‌دنبال داشته باشد. در چنین شرایطی بهتر است عملیات به تعویق بیفتد تا ایمنی کارکنان حفظ شود.
- بازرسی و نگهداری جرثقیل و وسایل نقلیه: درصورتی‌که برای نصب یا تعمیر دکل از جرثقیل یا تجهیزات مکانیکی استفاده می‌شود، این وسایل باید قبل از شروع عملیات به‌طورکامل بازرسی شوند تا از کارایی و ایمنی آن‌ها اطمینان حاصل شود.
با رعایت این نکات ایمنی، می‌توان خطرات احتمالی در کار با دکل منوپل چند وجهی را به حداقل رسانده و از ایمنی کارکنان و عملکرد بهینه سازه اطمینان حاصل کرد.
جمع‌بندی آنچه که مطالعه کردید…
دکل منوپل چند وجهی یکی از زیرشاخه‌های مهم دکل منوپل مخابراتی است که به‌طور گسترده‌ای در پروژه‌های مختلف ارتباطی و شهری مورد استفاده قرار می‌گیرد. این دکل‌ها به دلیل طراحی خاص خود، نقش بسیار مهمی در انتقال سیگنال‌های ارتباطی ایفا می‌کنند. از جمله کاربردهای رایج این نوع دکل‌ها می‌توان به پایه‌های چراغ راهنمایی‌ورانندگی، پایه‌های پرچم، پایه‌های دوربین مداربسته و سایر پروژه‌های مشابه در سطح شهر و جاده‌ها اشاره کرد. استفاده از دکل منوپل چند وجهی به‌ویژه در مناطق شهری و جاده‌ای، به دلیل اشغال فضای کم و نصب آسان، گزینه‌ای مناسب برای تامین نیازهای ارتباطی و مخابراتی است.
