دکل منوپل چگونه ساخته می‌شود؟
در ساخت دکل منوپل تک پایه، از چندین لایه فولاد و آلومینیوم توسط دستگاه خم کن ورق به شکل اسپیرال (لوله ای) یا چند وجهی ساخته می شود. این فلزات در دکل تک پایه مخابراتی باعث ایجاد ساختاری مقاوم در برابر نیروهای جانبی مانند: باد و زلزله می‌شود. به دلیل ساختار تک پایه بودن دکل تلسکوپی، نیازی به مهار کننده ندارد و فضای کمتری را اشغال می کند.
به طور مثال: در پارک‌های ملی معروف، دکل‌های منوپل به شکل درخت‌های بزرگ طراحی می‌شوند؛ تا در طول روز مانند: درخت‌های واقعی به نظر برسند و در تاریکی شب با نورپردازی‌های خاص، به یک جاذبه دیدنی و اثر هنری تبدیل شوند. این دکل‌های تک پایه نه تنها به بهبود پوشش شبکه‌های ارتباطی، بلکه به زیباسازی و حفظ محیط زیست نیز کمک می‌کنند. نام دیگر دکل منوپل، دکل استتاری می باشد.
ساخت دکل منوپل یک پروژه پیچیده و مهم است که نیاز به برنامه ریزی دقیق، صرف هزینه و زمان دارد. در اینجا به بررسی روش ها، مواد و مراحل ساخت دکل منوپل می‌پردازیم:

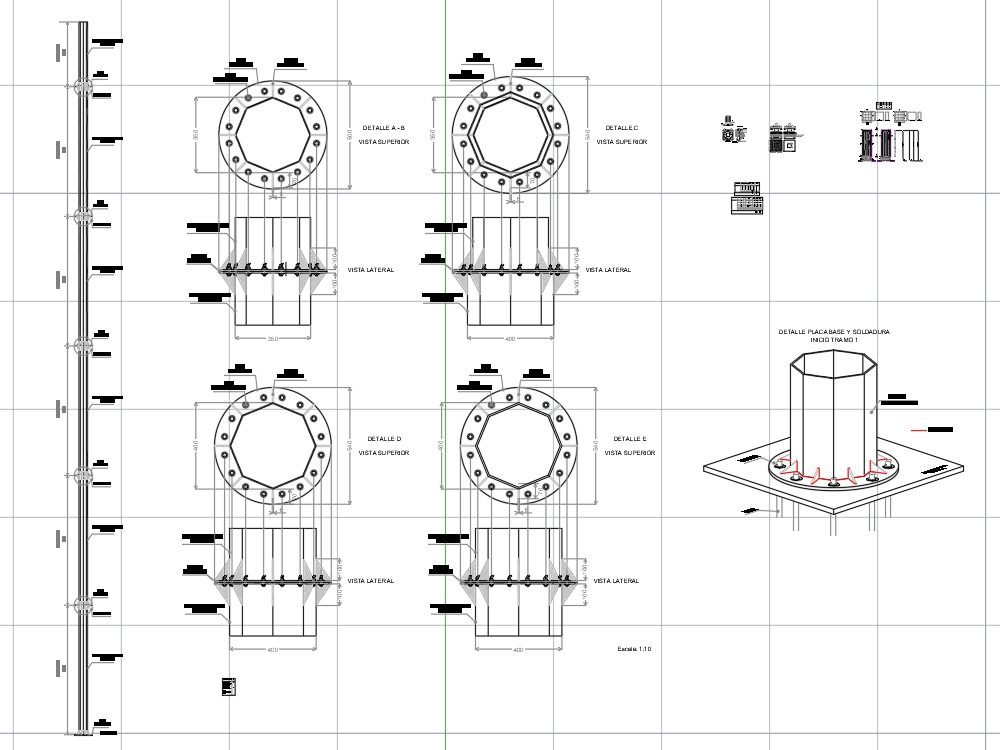

طراحی دکل منوپل
طراحی یک دکل مخابراتی منوپل (Monopole tower) شامل مجموعه اقدامات و مراحلی است که به منظور تعیین ابعاد، استحکام، سازه و سایر جزئیات مرتبط با دکل منوپل صورت می‌گیرد.
در زیر، مراحل اصلی طراحی یک دکل منوپل را بررسی می‌کنیم.
تعیین مشخصات
در مرحله اول، ابتدا مشخصات دکل مانند: ارتفاع، ظرفیت بارگذاری، شرایط جوی و نوع تجهیزاتی (دوربین، آنتن) که بر روی آن نصب خواهد شد، مطابق با استانداردها و مقررات مربوطه تعیین می‌شود.

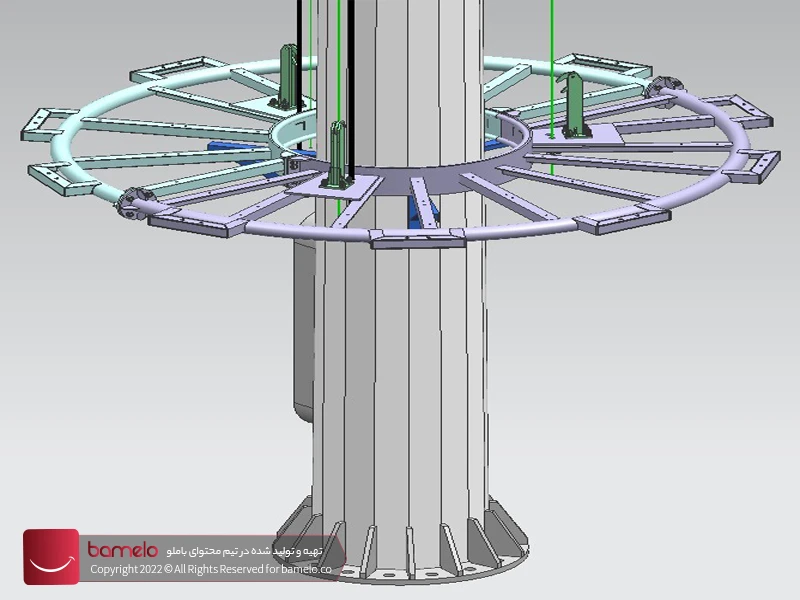

طراحی یا مدل‌سازی سه بعدی سازه فلزی
طراحی سه‌بعدی سازه دکل منوپل توسط مهندسین سازه با استفاده از نرم‌افزارهای مهندسی مانند:RISA tnxTower، MS Tower، SolidWorks، AutoCAD و Staad Pro انجام می‌شود. این نرم‌افزارها برای طراحی و محاسبات استاتیکی جهت تعیین ابعاد و ضخامت مقطع دکل به کار می‌روند.
در طراحی سازه دکل، مواردی مانند: ابعاد دکل، تراکم میله‌ها، ضخامت دیواره‌ها، نحوه اتصال قطعات و جزئیات دیگر در نظر گرفته می‌شوند. پس از طراحی اولیه دکل تلسکوپی، محاسبات و تحلیل‌های لازم برای اعتبارسنجی طراحی صورت می‌گیرد. این محاسبات شامل: نیروهای اعمالی بر دکل (بار باد، بار برف و بار صاعقه) است تا از استحکام و پایداری دکل اطمینان حاصل شود.
تحلیل المان محدود
تحلیل المان محدود یک روش عددی است که برای بررسی رفتار و عملکرد سازه در برابر بارها و نیروها استفاده می‌شود. در مورد دکل تک پایه، تحلیل المان محدود برای بررسی استحکام و پایداری سازه در برابر بار باد، بار صاعقه، وزن خود دکل و سایر بارهای اعمالی به کار می‌رود. این تحلیل‌ها با استفاده از نرم‌افزارهای متداولی مانند: ANSYS SAP2000، LUSAS و ABAQUS صورت می‌گیرد.
محاسبات بارگذاری
مهندسین در محاسبات بارگذاری دکل منوپل، بارهای مختلفی را در نظر می‌گیرند. این محاسبات شامل: بارگذاری استاتیکی (وزن خود دکل و بارهای اعمالی) و بارگذاری دینامیکی (بار باد و بار صاعقه) است. با استفاده از استانداردها و دستورالعمل‌های مربوطه، محاسبات دقیق بارگذاری انجام می‌شود.
رسم نقشه و نقشه‌برداری
پس از انجام محاسبات و تحلیل‌ها، نقشه‌های دقیق و جزئی از دکل منوپل تهیه می‌شود. این نقشه‌ها شامل: نقشه‌های ساخت، نقشه‌های مونتاژ، نقشه‌های جزئیات اتصالات و سایر نقشه‌های مورد نیاز برای ساخت دکل هستند.
بررسی و اعتبارسنجی
در مراحل نهایی طراحی دکل منوپل، طرح‌ها و نقشه‌ها باید مورد بررسی و اعتبارسنجی قرار گیرند. این فرایند شامل ارزیابی توسط مهندسان سازه، بررسی مطابقت با استانداردها و مقررات و جزئیات اجرایی است. توجه به مسائل ایمنی و رعایت استانداردهای مربوطه، مانند: IEC ۶۱۴۰۰-۱ برای توربین‌های بادی، اهمیت بالایی دارد. مهارت و تبحر تیم‌های متخصص در طراحی دکل منوپل نقش بسزایی در ایجاد سازه‌ای با کیفیت و ایمن دارد.
محاسبات دقیق و بررسی عواملی نظیر: زمین‌شناسی محل نصب، شرایط آب و هوایی، بار قابل تحمل دکل و تحلیل دینامیکی در برابر باد و زلزله انجام می‌شود. براساس این محاسبات، مواد و قطعات مورد نیاز، روش‌های جوشکاری و نصب؛ تعیین می‌شوند. برای تحمل بارهای سنگین، دکل باید با مهندسی دقیق و مواد با کیفیت بالا ساخته شود. طراحی و مهندسی دقیق‌تر منجر به ساخت دکلی با کیفیت‌تر و عمر طولانی‌تر می‌شود.

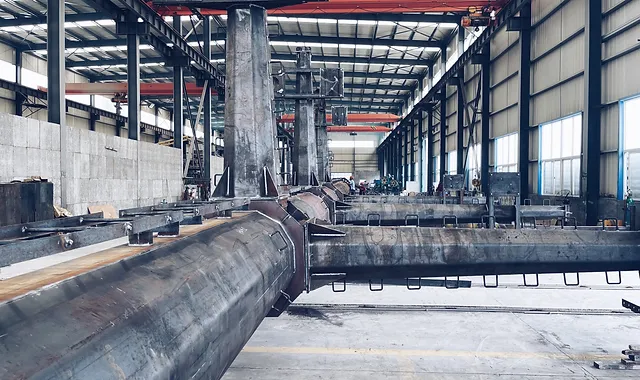

تهیه مواد و قطعات دکل تک پایه در فرآیند ساخت
در فرآیند ساخت دکل منوپل (Monopole tower)، تهیه مواد و قطعات مناسب بسیار مهم است. در زیر، مراحلی که در تهیه مواد و قطعات در نظر گرفته می‌شود؛ را بررسی می‌کنیم:
انتخاب مواد و استحکام سازه
پس از طراحی سازه دکل تک پایه، انتخاب مواد مناسب برای ساخت دکل منوپل اهمیت زیادی دارد. مهندسین با استفاده از مشخصات فنی و استانداردهای مربوطه، فلزات مقاوم را برای ساخت دکل انتخاب می‌کنند. معمولاً از فولاد ضد زنگ (Stainless Steel) با مقاومت بالا و آلیاژهایی مانند: آلومینیوم برای ساخت دکل‌های منوپل استفاده می‌شود. فولاد به طور کلی مقاوم در برابر زنگ‌زدگی و خوردگی است، اما برای افزایش استحکام دکل، از فولاد با پوشش گالوانیزه گرم نیز استفاده می‌شود.
برای اتصال قطعات، از پیچ و مهره یا جوشکاری CO2 بهره می‌برند و برای برش قطعات فولادی از دستگاه‌های برش پلاسما یا لیزری استفاده می‌شود. در این مرحله، قطعات برش داده شده، پایه‌ها خمکاری شده و برای اتصال قطعات، برخی از قسمت‌ها سوراخکاری می‌شوند.
تامین مواد
پس از انتخاب مواد، مرحله بعدی تهیه وتامین مواد مورد نیاز است. این مواد باید از تأمین‌کنندگان معتبر از جمله: باملو در زمینه مواد ساختمانی و فلزات تهیه شوند.
تهیه قطعات:
بعد از تأمین مواد، قطعات مورد نیاز برای ساخت دکل منوپل تولید می‌شوند. این قطعات شامل: لوله‌ها، پروفیل‌ها، پلاک‌ها، پیچ و مهره‌ها و سایر اجزا است. تولید قطعات می‌تواند در کارگاه‌های تولید یا توسط تولیدکنندگان دکل منوپل، انجام شود.
کیفیت و آزمون مواد
در مرحله تهیه مواد برای دکل منوپل، کیفیت و استانداردهای مواد باید به دقت بررسی شوند. این بررسی مطابق با گواهی‌های کیفیت و استانداردهای معتبر انجام می‌شود. آزمون‌های لازم، از جمله آزمون خمش، آزمون کشش و آزمون ضربه، بر روی نمونه‌های مواد صورت می‌گیرد؛ تا از کیفیت و استحکام آن‌ها اطمینان حاصل شود.
بررسی تأییدیه‌ها و استانداردها
برای ساخت دکل تک پایه، مواد استفاده‌شده باید دارای تأییدیه‌ها و استانداردهای لازم باشند. بررسی مدارک تاییدیه و استانداردها، شامل: گواهی‌نامه‌های کیفیت و مستندات دیگر، برای اطمینان از سازگاری مواد با استانداردهای لازم اهمیت بالایی دارد.
در هنگام تهیه مواد و قطعات، توجه به کیفیت و استانداردهای معتبر، همکاری با تامین کنندگان معتبر و مدیریت صحیح فرآیند تهیه از جمله: مواردی است که برای ساخت دکل منوپل مهم است.
- لوله‌های فولادی: لوله‌های فولادی برای ساخت سکشن دکل منوپل تک پایه باید با کیفیت بالا و با ضخامت مناسب تهیه شوند. این لوله‌ها باید قادر به مقاومت در برابر فشار و بارهای سنگین باشند.
- پایه و بلوک‌های بتنی: پایه و بلوک‌های بتنی برای ساخت دکل باید ابعاد و وزن مناسبی داشته باشند و معمولاً از فونداسیون آماده دکل که از بتن با کیفیت بالا ساخته شده و تحت آزمایشات دقیق قرار گرفته است، تهیه می‌شوند. این پایه‌های بتنی باید توانایی تحمل بارهای سنگین و تأمین پایداری دکل را داشته باشند.
- پیچ و مهره: پیچ و مهره‌های استفاده‌شده برای نصب قطعات باید با کیفیت بالا و با ابعاد مناسب تهیه شوند تا در صورت نیاز، تعویض یا تعمیر قطعات دکل به راحتی امکان‌پذیر باشد.
- تهیه مواد و قطعات با کیفیت بالا و رعایت استانداردهای مربوطه، بهترین راه برای ساخت دکل منوپل تک پایه با کیفیت و استحکام بالا است.
- برش و خمکاری لوله‌های فولادی: لوله‌های فولادی برای ساخت دکل باید برش و خمکاری شوند. برای این کار از دستگاه‌های برش لیزر یا پلاسما استفاده می‌شود.
- جوشکاری لوله‌ها: پس از برش و خمکاری، لوله‌ها به‌صورت دایره‌ای به هم جوش داده می‌شوند تا دکل شکل بگیرد.
- تراشکاری پایه و بلوک‌های بتنی: پایه و بلوک‌های بتنی باید به اندازه مناسب تراش می دهند تا به‌درستی در زمین قرار گیرند.
- نصب قطعات: نصب قطعات دکل منوپل باید با دقت و رعایت استانداردهای ایمنی و مهندسی انجام شود. این شامل نصب پایه‌ها، لوله‌های فولادی، اتصالات، پیچ و مهره‌ها و سایر قطعات است.
- نصب پایه‌ها: ابتدا پایه‌ها باید در محل مورد نظر حفر شوند. پس از قرار دادن بلوک‌های بتنی (فونداسیون آماده)، پایه‌ها بر روی آن‌ها قرار می‌گیرند. برای ایمنی بیشتر، پایه‌ها باید با پیچ‌هایی به بلوک‌های بتنی متصل شوند و سپس با استفاده از لوله‌های فولادی به یکدیگر متصل شوند.
- نصب لوله‌های فولادی: پس از نصب پایه‌ها، لوله‌های فولادی باید با استفاده از اتصالات مناسب (پیچ و مهره یا جوش CO2) به پایه‌ها و یکدیگر متصل شوند. برای ایمنی بیشتر، لوله‌ها باید با پیچ به پایه‌ها محکم شوند.
- نصب اتصالات: پیش از نصب اتصالات، باید اطمینان حاصل کنید که اتصالات مناسب و با کیفیت بالا هستند. سپس با استفاده از پیچ و مهره، اتصالات را به لوله‌ها متصل کنید.
- نصب پیچ و مهره‌ها: پیچ و مهره‌ها باید با دقت و با استفاده از ابزار مناسب نصب شوند. برای ایمنی بیشتر، پیچ و مهره‌ها را باید با قدرت مناسب و به درستی بپیچانید.
بعد از نصب تمامی قطعات دکل منوپل، باید بررسی دقیقی انجام داده شود تا اطمینان حاصل شود؛ که دکل با کیفیت و استحکام بالا ساخته شده است. همچنین، باید برای اطمینان از عملکرد صحیح دکل، پس از نصب، تست‌های لازم انجام شود.
همان‌طور که در متن بالا گفته شد؛ برای افزایش مقاومت فولاد در برابر خوردگی و زنگ‌زدگی و بهبود عمر مفید آن، از فولاد با پوشش گالوانیزه گرم استفاده می‌شود.

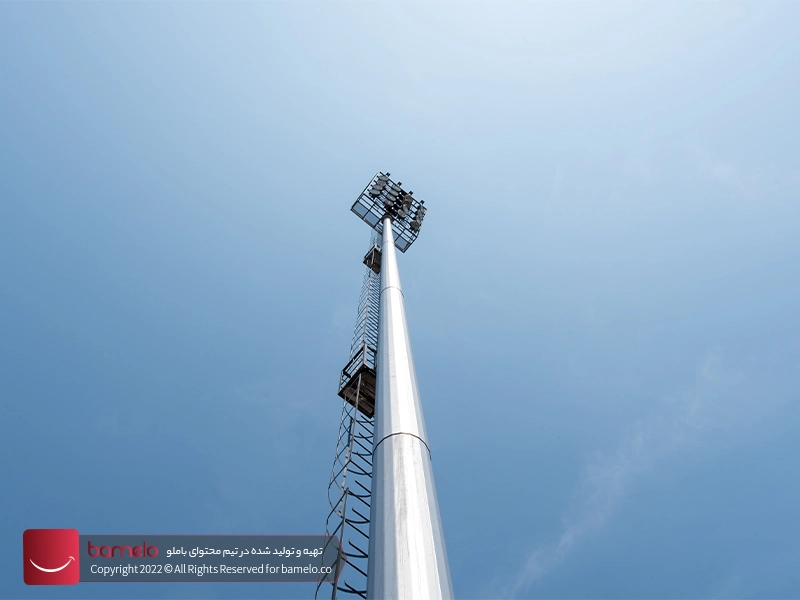

گالوانیزه کردن دکل منوپل
گالوانیزه کردن دکل منوپل (Monopole Tower) یکی از مراحل مهم در فرآیند ساخت آن است. این فرآیند به معنای پوشاندن سطح دکل با لایه‌ای از فلز روی (Zn) است تا مقاومت آن در برابر زنگ‌زدگی، خوردگی و عوامل آب و هوایی افزایش یابد.
در زیر، مراحل گالوانیزه کردن دکل منوپل را بررسی می‌کنیم:
- آماده‌سازی سطح
قبل از شروع فرآیند گالوانیزه کردن، سطح دکل باید عاری از هرگونه آلودگی و روغن باشد. برای تمیز کردن سطح، از مواد شوینده و روش‌های مکانیکی مانند: شستشو با برس و سنگ‌زنی استفاده می‌شود. این مرحله اهمیت بالایی دارد تا روکش گالوانیزه به‌خوبی بر روی سطح چسبیده و ماندگار باشد.
- گالوانیزه کردن
پس از فرایند آماده‌سازی، دکل منوپل و فلز روی (zn) گالوانیزه در کنار هم قرار می‌گیرند. سپس از روش‌های مختلفی مانند: غوطه‌وری در حمام گالوانیزه، پوشش دادن با استفاده از روش پاشش گرم یا استفاده از استوانه‌های گالوانیزه برای پوشاندن سطح دکل با روکش فلز گالوانیزه صورت می‌گیرد. در فرآیند گالوانیزه کردن، روکش فلزی به صورت یک لایه بطور یکنواخت بر روی سطح دکل تشکیل می‌شود. - خشک کردن و بازرسی نهایی
پس از انجام فرآیند گالوانیزه کردن، دکل منوپل باید به‌خوبی خشک شود. سپس، با استفاده از روش‌های بازرسی و کنترل کیفیت، روکش گالوانیزه شده و سطح دکل بررسی می‌شود. این بررسی‌ها شامل ضخامت روکش، بررسی ظاهری سطح و ارزیابی دیگر پارامترهای کیفیتی است. گالوانیزه کردن دکل منوپل باعث افزایش قابل توجه مقاومت آن در برابر زنگ‌زدگی، خوردگی و عوامل آب و هوایی می‌شود. این مرحله از فرآیند ساخت دکل منوپل بسیار حائز اهمیت است و نقش کلیدی در طول عمر و کیفیت سازه ایفا می‌کند. - تحویل دکل
پس از انجام تمامی مراحل ساخت، دکل برای تحویل به مشتری آماده می‌شود.
جمع بندی آنچه که مطالعه کرده اید …
در این مقاله به بررسی روش‌ها، مواد و مراحل ساخت دکل منوپل پرداختیم. ساخت دکل تک پایه یک پروژه پیچیده و مهم است که نیاز به برنامه‌ریزی دقیق و صرف هزینه دارد. با انتخاب مواد مناسب و استفاده از تجهیزات و دستگاه‌های مناسب، می‌توان دکل منوپل با کیفیت و با قیمت مناسب ساخت. یکی از مجموعه‌های معتبر در زمینه ساخت انواع دکل منوپل، مجموعه باملو است. شما می‌توانید ساخت دکل منوپل خود را با اطمینان خاطر به ما بسپارید.
