ارت باکس (Ground Test Box)– جعبه تست ارت برای کنترل و ایمنی سیستم ارتینگ

ارت باکس (Ground Test Box) که با نام‌های تابلو تست ارت یا تست باکس ارت هم شناخته می‌شود، یکی از اصلی‌ترین اجزای سیستم ارتینگ و ایمنی الکتریکی ساختمان است. جعبه ارت در 4 مدل: روکار 20×25، توکار 25×25، با شین 3×20×150، روکار پی وی سی 20×30 تولید می‌شود که در ادامه بیشتر در مورد هرکدوم توضیح داده می‌شود. این جعبه نقطه‌ دسترسی شما به چاه ارت و شبکه ارتینگ محسوب می‌شود و امکان تست و اندازه‌گیری مقاومت الکتریکی زمین را فراهم می‌کند. در واقع، اگر بخواهید مطمئن شوید سیستم ارتینگ پروژه‌تان سالم، ایمن و استاندارد است، وجود ارت باکس کاملاً حیاتی است.

ارت باکس یا تابلو تست ارت تجهیزاتی است که برای بازبینی، اندازه‌گیری و نگهداری اتصالات زمین در سیستم‌های ارتینگ و حفاظت صاعقه به کار می‌رود. این جعبه رابط میان هادی‌های ارت، شینه‌های مسی و نقاط تست مقاومت زمین است و دسترسی ایمن به مسیر تخلیه جریان‌های خطا را فراهم می‌کند. در هر سامانهٔ ارت استاندارد، وجود یک ارت باکس مطابق الزامات IEC 62561-5 برای بازدید دوره‌ای و تست مقاومت زمین الزامی است.

اهمیت تابلو تست ارت

در طراحی سیستم‌های ارتینگ، مسیر عبور جریان‌های نشتی یا تخلیه‌های جوی باید قابل اندازه‌گیری و کنترل باشد. ارت باکس به‌عنوان یک نقطه تست و توزیع عمل می‌کند و وظایف زیر را بر عهده دارد:

1. اندازه‌گیری مقاومت زمین بدون نیاز به بازکردن اتصالات اصلی.
2. محافظت از محل اتصال شینه ارت در برابر رطوبت، گردوغبار و تماس فیزیکی.
3. ایجاد امکان جداسازی موقت هادی‌ها برای تست سیستم یا تعمیرات.
4. انشعاب‌گیری منظم از مسیر زمین برای بخش‌های مختلف ساختمان یا سایت صنعتی.
5. پایداری ولتاژ زمین و جلوگیری از برگشت جریان به تابلو برق در زمان تخلیه صاعقه.

مدل‌های پرکاربرد جعبه ارت باکس

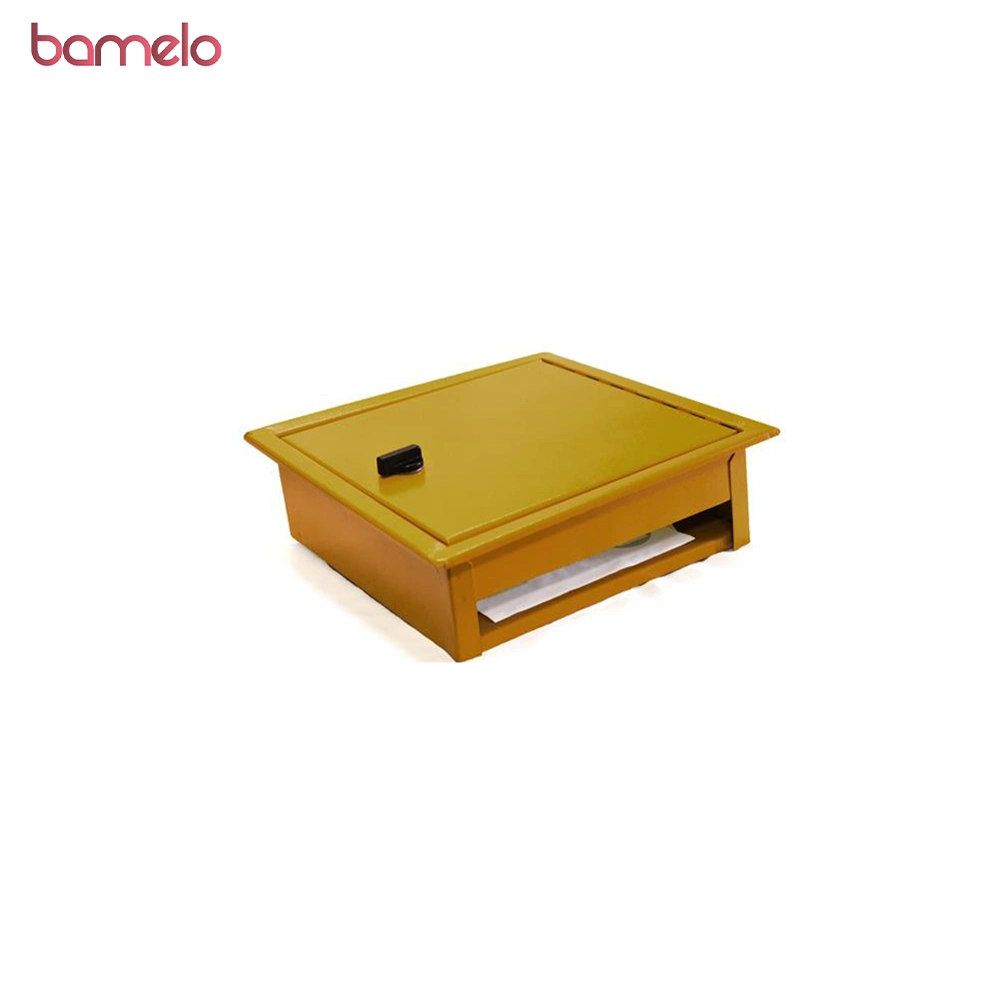

• ارت باکس روکار 25×20 سانتی‌متر: جعبه تست ارت فلزی با ابعاد استاندارد 20×25 سانتی‌متر، مناسب نصب روی دیوار و دسترسی سریع به چاه ارت.
• ارت باکس توکار 25×25 سانتی‌متر: تابلو تست ارت دفنی با ابعاد 25×25 سانتی‌متر، مناسب جانمایی داخل دیوار یا زمین برای پروژه‌های ساختمانی.
• ارت باکس با شین 3×20×150 میلی‌متر: ارت باکس مجهز به شینه مسی 3×20×150 میلی‌متر برای انشعاب‌گیری و تست مطمئن سیستم ارتینگ.
• ارت باکس پی‌وی‌سی 20×30 سانتی‌متر: جعبه تست ارت روکار از جنس PVC با ابعاد 20×30 سانتی‌متر، سبک و مقاوم، بدون شینه داخلی. این جعبه با درجه حفاظت IP65، مقاومت عالی در برابر نفوذ آب و گردوغبار دارد.

برای پروژه‌های خاص، ارت باکس‌های سفارشی نیز تولید می‌شوند؛ مثل ارت باکس اتاق عمل با بدنه استیل ضدزنگ، یا ارت باکس ضد انفجار برای تانکرهای مواد قابل اشتعال.

جنس و مشخصات فیزیکی تابلو ارت باکس

ارت باکس‌ها معمولاً از ورق گالوانیزه با رنگ پودری الکترواستاتیک ساخته می‌شوند که در برابر رطوبت، باران و خوردگی مقاوم است. در مدل‌های خاص، از جنس‌های دیگر هم استفاده می‌شود؛ مثل استیل 304 خش‌دار (در اتاق عمل) یا بدنه آلومینیومی ریخته‌گری (در مدل‌های ضد انفجار).
ابعاد رایج شامل 15×25، 20×25، 30×30 و 20×20 سانتی‌متر است. برای پروژه‌های بزرگ یا نیازهای خاص، ابعاد سفارشی مانند 72×32 هم قابل سفارش است.
در داخل ارت باکس معمولاً این اجزا وجود دارد:

• بدنه و درپوش محافظ: از جنس ورق گالوانیزه با پوشش پودری الکترواستاتیک یا پلاستیک مهندسی PVC مقاوم در برابر UV ساخته می‌شود. در مدل‌های ضدآب، درجه حفاظت IP65 طبق استاندارد IEC 60529 رعایت می‌شود.
• شینه مسی (Copper Busbar): مسیر اتصال بین سیم‌های ارت است و از مس خالص ETP با ضخامت 3 mm و عرض 20 mm ساخته می‌شود.
• معمولاً دارای 5 سوراخ با پیچ M6 یا M8 برای اتصال کابل‌ها است.
• مقره و پیچ‌های عایق: برای جداسازی الکتریکی شینه از بدنه استفاده می‌شود تا تست دقیق مقاومت زمین ممکن گردد.

کاربردهای جعبه ارت در پروژه‌ها

• ساختمان‌های مسکونی و اداری: برای انشعاب ارت طبقات و تست سالانه مقاومت زمین.
• کارخانجات و پالایشگاه‌ها: جهت حفاظت از تجهیزات سنگین و تابلوهای اصلی برق.
• مراکز داده و مخابرات: برای جلوگیری از نویز و افت ولتاژ در مسیر ارت.
• مراکز درمانی و آزمایشگاهی: برای حفظ ایمنی بیماران و تجهیزات حساس.

محل نصب و ارتفاع استاندارد تابلو تست ارت

ارت باکس باید در جایی نصب شود که دسترسی به آن ساده و ایمن باشد. محل پیشنهادی معمولاً زیر تابلو برق اصلی ساختمان یا پارکینگ است. ارتفاع نصب هم به صورت استاندارد حدود ۱.۵ متر بالاتر از کف زمین در نظر گرفته می‌شود.

مزایای استفاده از ارت باکس

• افزایش ایمنی در برابر برق‌گرفتگی و آتش‌سوزی
• یکسان نگه داشتن ولتاژ در سیستم برق ساختمان
• جلوگیری از خسارات ناشی از نوسانات و صاعقه
• ایجاد نظم و انضباط در انشعاب‌های ارتینگ
• سهولت تست و نگهداری دوره‌ای

قیمت ارت باکس

قیمت ارت باکس‌ها به‌طور کلی بسته به مدل، ابعاد و جنس ساخت متفاوت است. به‌عنوان‌مثال، تابلو ارت روکار و توکار در سایزهای مشخص دارای قیمت‌های متغیری هستند. همچنین ارت باکس‌هایی که به شینه مسی با ابعاد استاندارد مانند 3×20×150 میلی‌متر مجهز هستند، معمولاً در دسته محصولات فنی و تخصصی قرار می‌گیرند. مدل‌های ساخته‌شده از PVC با ابعاد 20×30 سانتی‌متر و دارای درجه حفاظت IP65 نیز به‌دلیل ویژگی‌های ضدآب و مقاومت بالا در برابر گردوغبار، در بازه قیمتی متفاوتی عرضه می‌شوند.

خرید ارت باکس

برای خرید ارت باکس، می‌توانید به فروشگاه‌های معتبر تجهیزات الکتریکی و صنعتی مراجعه کنید. همچنین، فروشگاه‌های آنلاین معتبری باملو انواع مختلفی از ارت باکس‌ها را با قیمت‌های رقابتی ارائه می‌دهند. پیش از خرید، به مشخصات فنی و نیازهای پروژه خود توجه کنید تا انتخاب مناسبی داشته باشید یا کارشناسان ما تماس بگیرید.

چرا خرید ارت باکس باملو؟

•  کیفیت تضمین‌شده و ساخت صنعتی
•  سازگار با استانداردهای ایمنی و طراحی مهندسی
•  مناسب برای پروژه‌های عمرانی، مخابراتی و برق صنعتی
•  ارسال سریع از انبار تهران به سراسر کشور
•  پشتیبانی پیش و پس از فروش توسط تیم متخصص

سؤالات متداول

1. آیا ارت باکس‌ها در برابر شرایط جوی مقاوم هستند؟
   بله، بیشتر ارت باکس‌ها با درجه حفاظت IP65 طراحی شده‌اند که آن‌ها را در برابر نفوذ آب و گردوغبار مقاوم می‌سازد و برای استفاده در محیط‌های باز مناسب هستند.
2. آیا نصب ارت باکس نیاز به تخصص خاصی دارد؟
   نصب این اجزا نسبتاً ساده است، اما توصیه می‌شود توسط تکنسین‌های ماهر و با رعایت استانداردهای ایمنی انجام شود تا بعداً دچار مشکل نشود.
3. آیا امکان سفارش ارت باکس با ابعاد سفارشی وجود دارد؟
   بله، امکان سفارش ارت باکس با ابعاد سفارشی نیز وجود دارد.
4. ارت باکس روکار و توکار چه تفاوتی دارند؟
   مدل روکار روی دیوار نصب می‌شود، اما مدل توکار داخل دیوار یا زمین قرار می‌گیرد و معمولاً ورودی‌های بیشتری دارد.
5. ارت باکس فقط برای ساختمان‌ها کاربرد دارد؟
   خیر، در پروژه‌های صنعتی و حتی در حوزه نفت و گاز، ارت باکس ضد انفجار برای ایمنی بارگیری و تخلیه مواد قابل اشتعال استفاده می‌شود.
6. ابعاد ارت باکس قابل تغییر است؟
   بله، بسته به تعداد اتصالات و شرایط پروژه می‌توانید ابعاد سفارشی سفارش دهید.
7. آیا ارت باکس همان حوضچه ارت است؟
   خیر. حوضچه ارت برای حفاظت از میله یا صفحه ارت در خاک استفاده می‌شود، در حالی‌که ارت باکس برای دسترسی و تست مسیرهای زمین در بخش‌های روی‌کار یا دیواری به‌کار می‌رود.
